1.2.4 Geräte mit Erweiterungen
1.2.4.1 Geräte mit DVD-Laufwerk

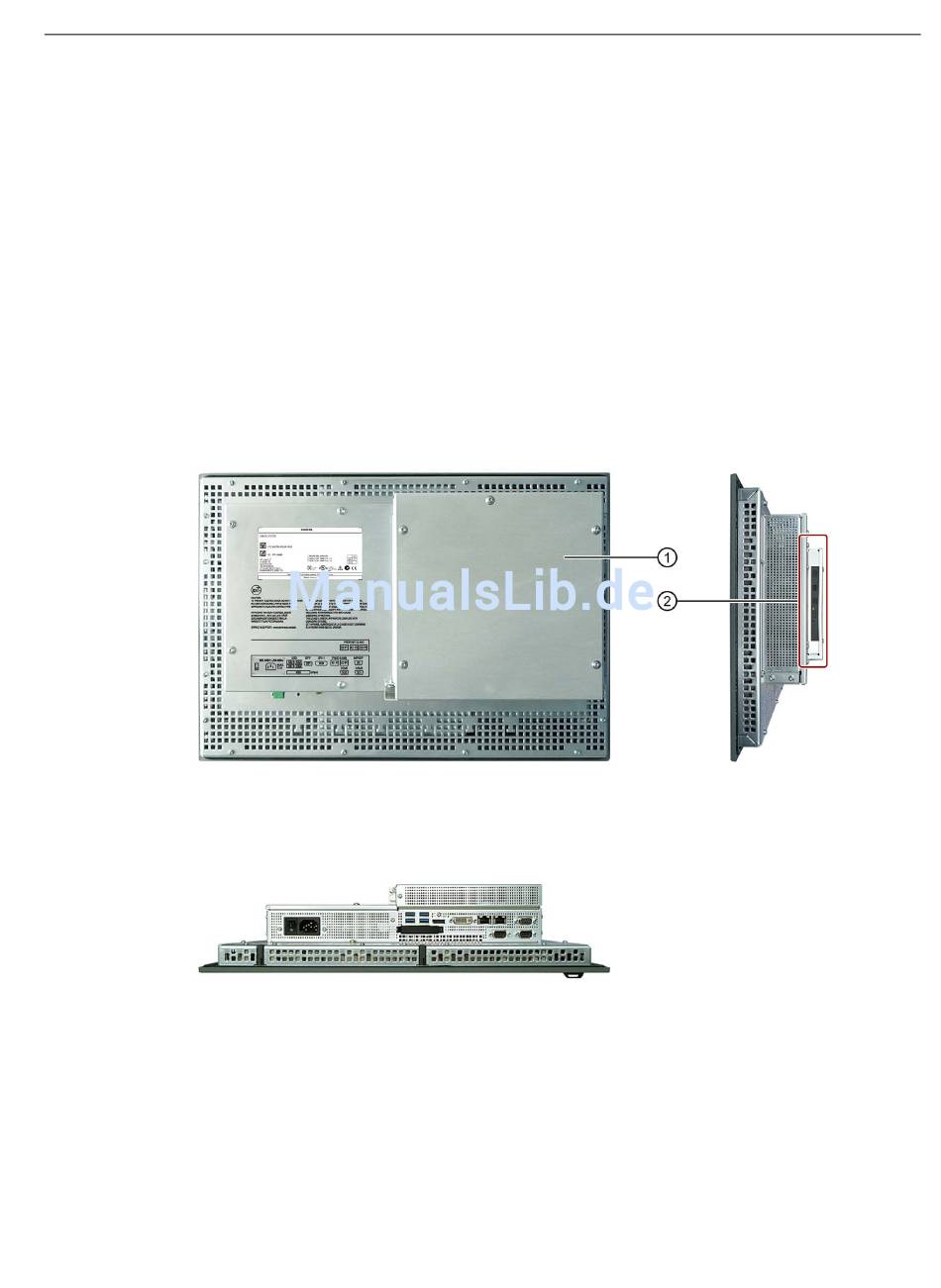

Die folgenden Abbildungen zeigen beispielhaft das 15"-Gerät mit resistivem Single-
Touchscreen.
Rück- und Seitenansicht
①
②
Unteransicht
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
Typenschild
Rückwand
Bedruckung für die Schnittstellenanordnung
Führungen für Beschriftungsstreifen
Rückwand
DVD-Laufwerk
Überblick
1.2 Aufbau der Einbaugeräte
17
