Gerät einbauen und anschließen
3.1 Einbau vorbereiten
● Standardeinbaulage: senkrechter Einbau im Querformat
In dieser Einbaulage erfüllt das Gerätegehäuse die Anforderungen eines
Brandschutzgehäuses.
1

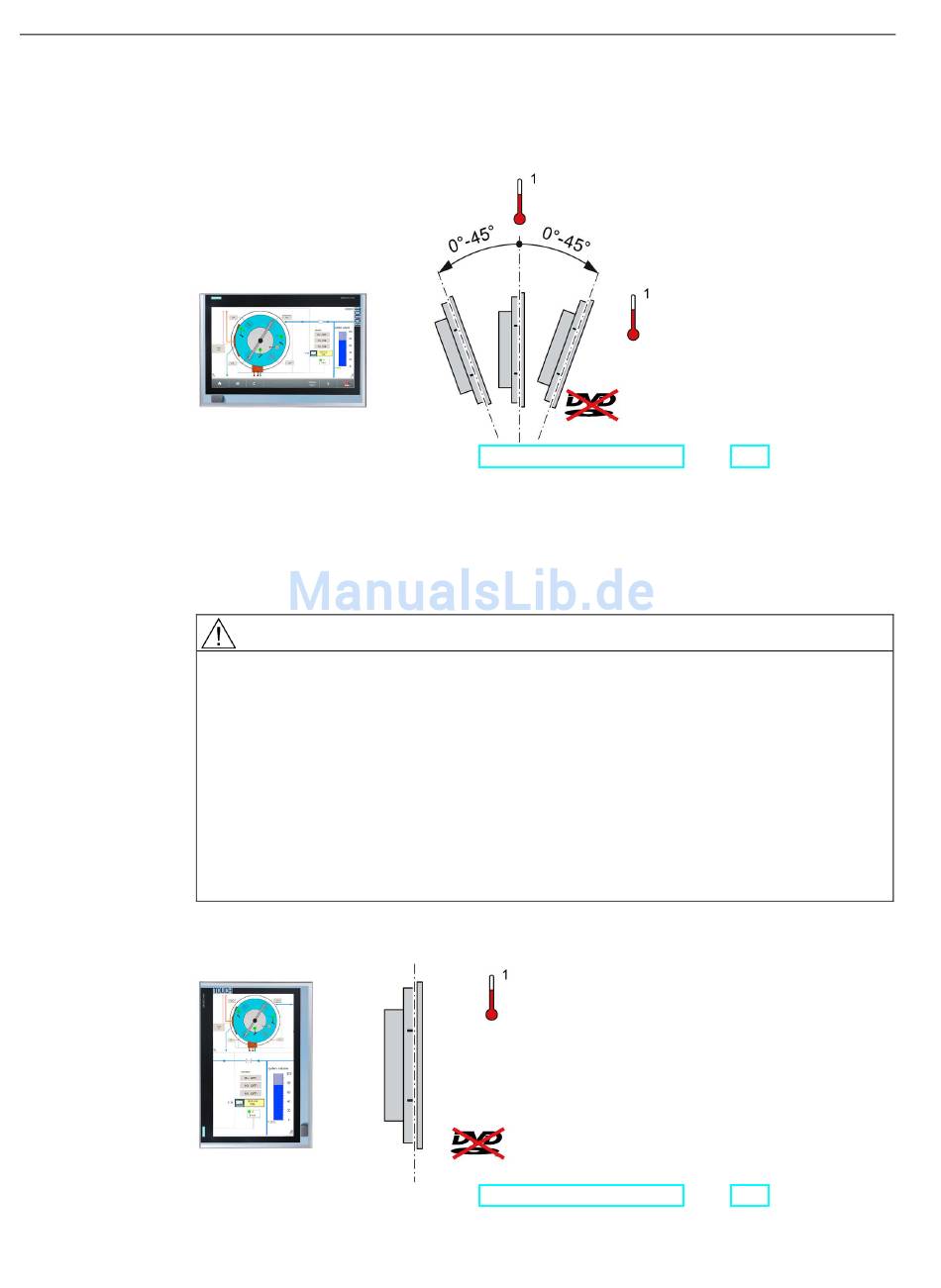

● Geneigter Einbau im Querformat mit vertikaler Neigung von max. ±45°
In geneigter Einbaulage erfüllt das Gerätegehäuse die Anforderungen eines
Brandschutzgehäuses.
In geneigter Einbaulage ist der Betrieb des DVD-Laufwerks nicht zulässig.
● Senkrechter Einbau im Hochformat (nur zulässig für das Einbaugerät)
Display gegenüber der Standardlage um 90° vertikal gedreht. Die Stromversorgung
befindet sich oben.
1
38
Temperaturangaben siehe Kapitel "Umgebungsbedingungen (Seite 151)".
VORSICHT
Anforderung Brandschutzgehäuse nicht erfüllt
In der Einbaulage "senkrechter Einbau im Hochformat" erfüllt das Gerätegehäuse nicht
die Anforderung eines Brandschutzgehäuses.
Wenn Sie das Einbaugerät in dieser Einbaulage betreiben möchten, vergewissern Sie
sich, ob das Einbaugerät in der gewünschten Betriebsstätte die Anforderung an ein
Brandschutzgehäuse erfüllen muss. Im Zweifelsfall bauen Sie das Einbaugerät in ein
Gehäuse ein, das die Anforderungen der Absätze 4.6 und 4.7.3 der Norm
IEC/UL/EN/DIN-EN 60950-1 erfüllt.
DVD-Betrieb nicht zulässig
In der Einbaulage "senkrechter Einbau im Hochformat" ist der Betrieb des DVD-
Laufwerks nicht zulässig.
Temperaturangaben siehe Kapitel "Umgebungsbedingungen (Seite 151)".
