Gerät einbauen und anschließen
3.2 Einbaugerät einbauen
Vorgehensweise
Hinweis
Wenn die Einbaudichtung beschädigt ist oder am Gerät übersteht, ist die Schutzart nicht
gewährleistet.
1.
2.
3.
4.
5.
48

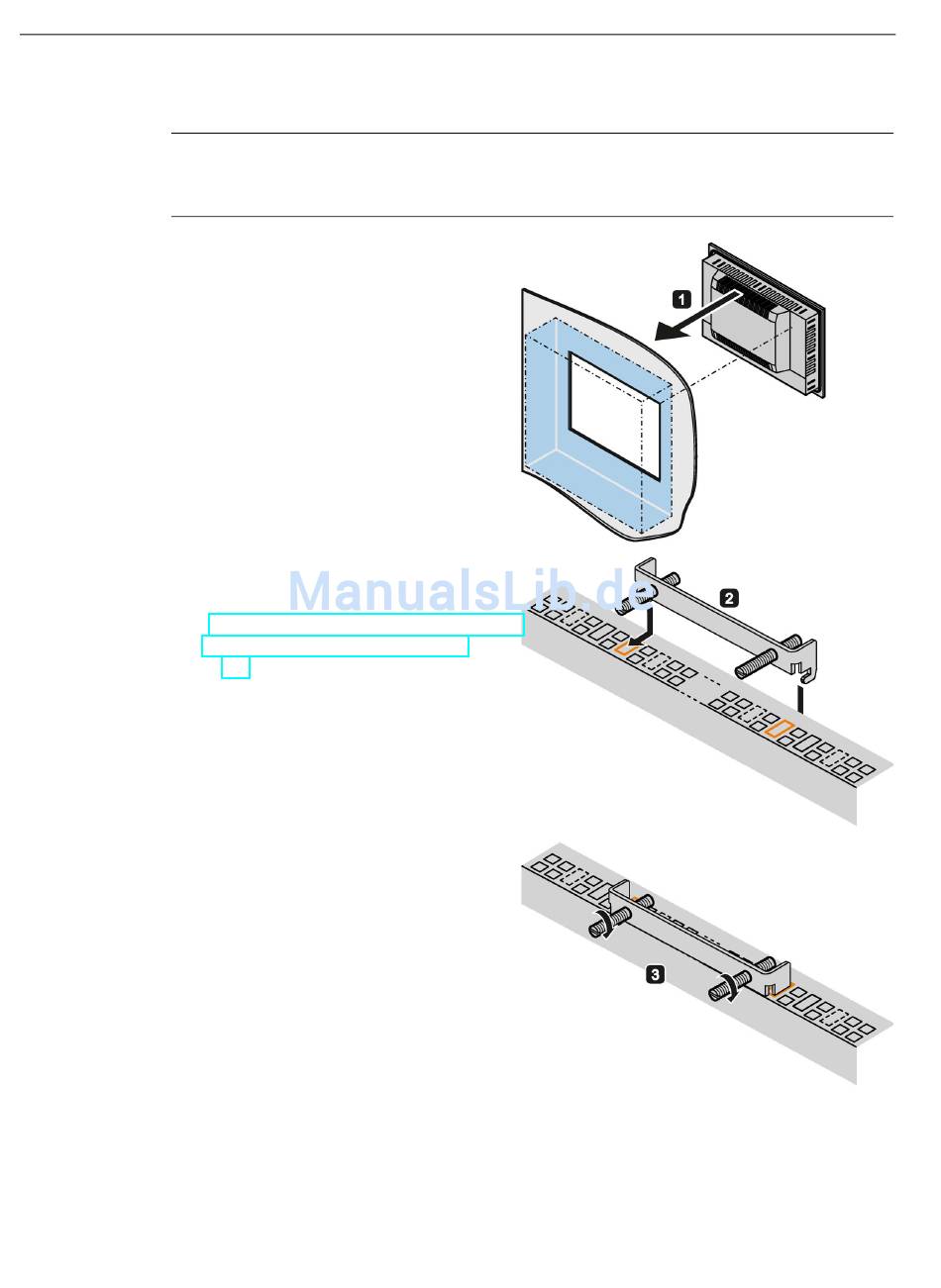

Setzen Sie das Gerät von vorn in den
Einbauausschnitt ein.
Setzen Sie den Montagebügel in die
Aussparungen am Gerät ein. Beachten
Sie die richtige Position, siehe Kapitel
"Montageclips oder Montagebügel, Po-
sition für IP65 geeigneten Einbau (Sei-
te 44)"
Fixieren Sie den Montagebügel durch
Anziehen der Gewindestifte. Das maxi-
mal zulässige Drehmoment beträgt
0,5 Nm.
Wiederholen Sie die Arbeitsschritte 2
und 3, bis alle Montagebügel befestigt
sind.
Kontrollieren Sie den Sitz der Einbau-
dichtung.
