Überblick
1.3 Aufbau PRO-Gerät
③
1.3.1

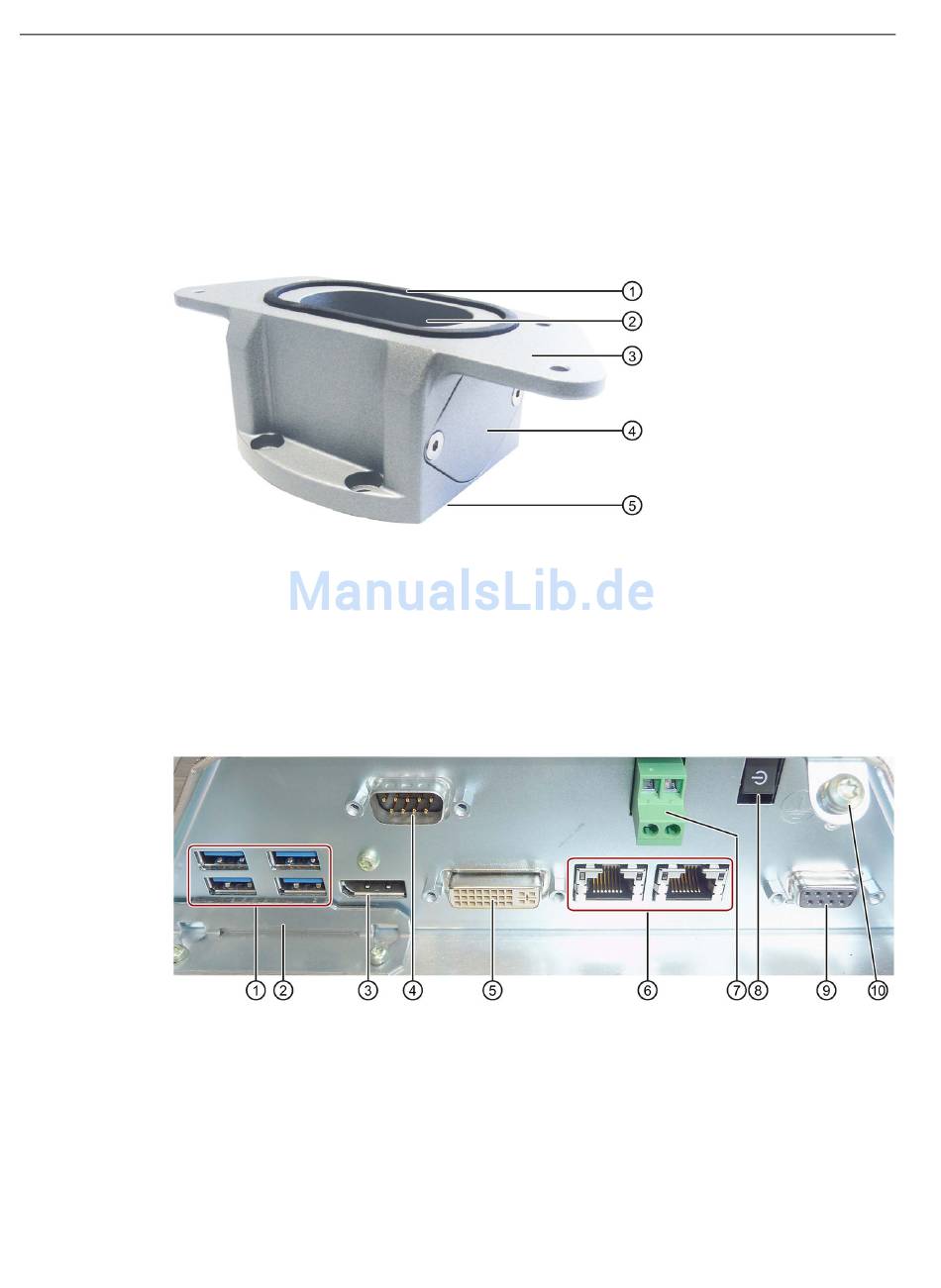

Aufbau des Basisadapters

Zum Basisadapter gehört ein Adapterset. Basisadapter und Adapterset sind für den Anbau
an einen Tragarm oder auf einem Standfuß erforderlich und als Zubehör erhältlich.
①
②
③
④
⑤
1.3.2 Schnittstellen und Bedienelemente beim PRO-Gerät
Die Abbildung der Schnittstellen gilt für das PRO-Gerät. Die Zuordnung der Schnittstellen ist
innen am Anschlussfachdeckel dargestellt.
①
②
③
④
⑤
⑥
⑦
24
Mechanische Schnittstelle zur Befestigung/Basisadapter
Dichtung
Kabelkanal
Mechanische Schnittstelle zum PRO-Gerät
Deckel
Mechanische Schnittstelle zum Tragarm oder Standfuß
4 × USB-Schnittstelle
Steckplatz für externe CFast-Karte
Displayport
COM1-Schnittstelle
DVI-I-Schnittstelle
2 × Ethernet-Schnittstelle
Stromversorgung DC 24 V
USB 3.0 high speed/high current
Hinter der Abdeckung
DPP
Serielle Schnittstell, 9-poliger Sub-D-Stecker
DVI-Anschluss für CRT- oder LCD-Monitor (VGA über
DVI-VGA-Adapter) mit DVI-Schnittstelle
RJ45-Ethernet-Anschluss 1 und 2 für 10/100/1000 Mbps
