Stromschlag und Brandgefahr
Im Inneren eines defekten Geräts kann eine gefährliche Spannung anliegen, die einen
Brand oder bei Berührung einen Stromschlag auslöst. Tod und schwere Körperverletzung
können die Folge sein.
• Schließen Sie vor Inbetriebnahme des Geräts zuerst den Schutzleiter an.
• Der Schutzleiteranschluss am Gerät muss mit dem Schutzleiter des Schrankes oder der
• Betreiben Sie das Gerät nie ohne Schutzleiter.
• Ziehen Sie ein defektes Gerät sofort aus dem Verkehr und kennzeichnen Sie es
Voraussetzung
● Das Gerät ist eingebaut
● 1 Schutzleiter
1 Schutzleiter mit einem Mindestquerschnitt der Ader von 2,5 mm
● 1 Schraubendreher T20
● 1 Kabelschuh für M4
Vorgehensweise

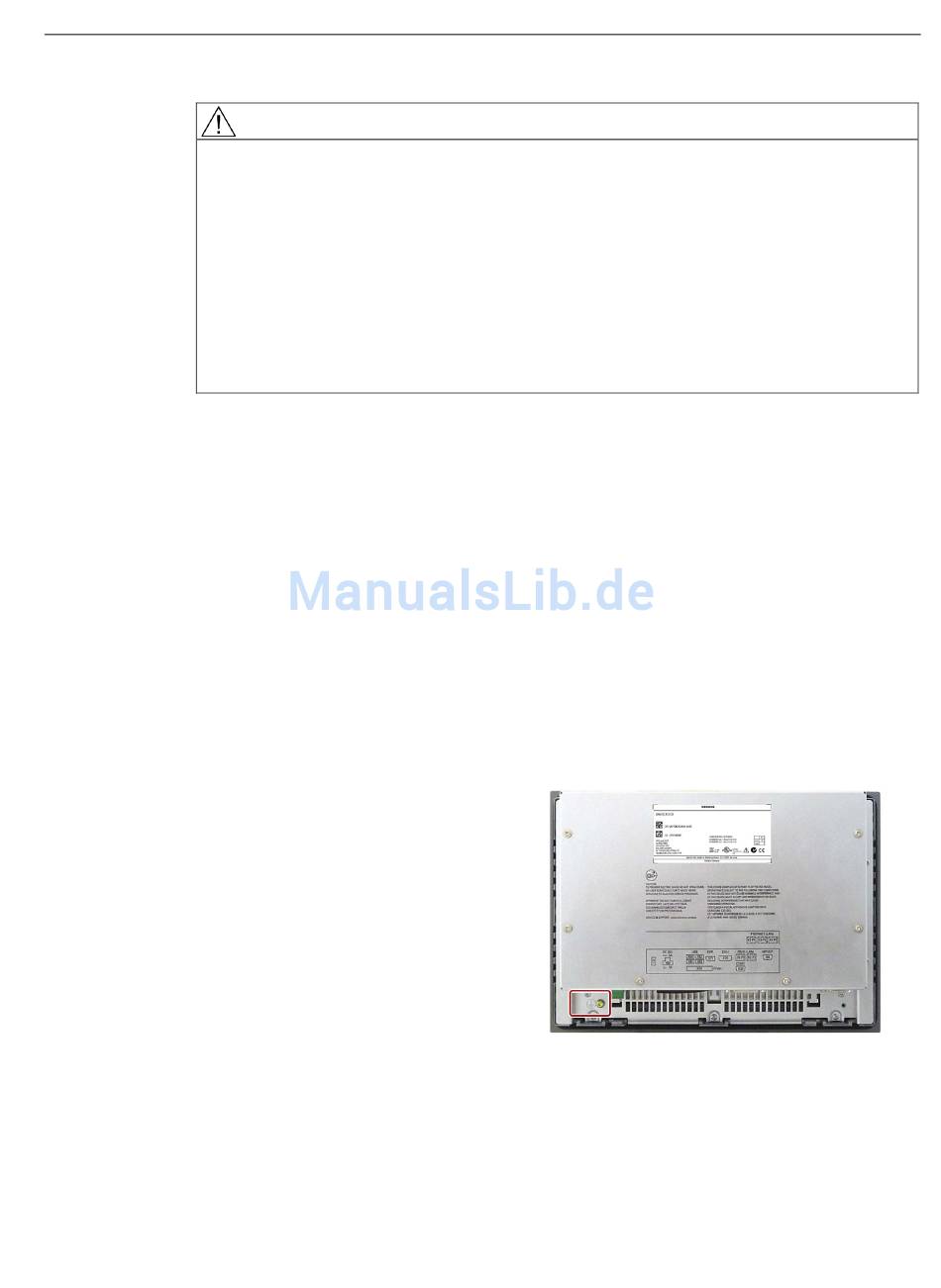

Das Anschließen des Schutzleiters ist am Beispiel des 12"-Display beschrieben.
1. Klemmen Sie den Kabelschuh an den Schutzleiter.
2. Verbinden Sie den Kabelschuh mit der
Schraube am gekennzeichneten Schutz-
leiteranschluss.
3. Verbinden Sie den Schutzleiter mit dem Schutzleiteranschluss des Schaltschranks, in
dem das Gerät eingebaut ist.
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
WARNUNG
Anlage, in den das Gerät eingebaut ist, verbunden sein.
entsprechend.
Gerät einbauen und anschließen
3.4 Gerät anschließen
2
