IPC277D 19" INOX PRO
SIMATIC
Industrie-PC
IPC277D 19" INOX PRO
Kompaktbetriebsanleitung
02/2015
A5E34893345-AA
___________________
Vorwort
___________________
Produktbeschreibung
___________________
Sicherheitshinweise
___________________
Gerät installieren
___________________
Gerät warten und instand
setzen
___________________
Technische Angaben
___________________
Technische Unterstützung
1
2
3
4
5
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC277D

Inhaltszusammenfassung für Siemens SIMATIC IPC277D

  • Seite 1 ___________________ IPC277D 19" INOX PRO Vorwort ___________________ Produktbeschreibung ___________________ SIMATIC Sicherheitshinweise ___________________ Gerät installieren Industrie-PC IPC277D 19" INOX PRO ___________________ Gerät warten und instand setzen ___________________ Technische Angaben Kompaktbetriebsanleitung ___________________ Technische Unterstützung 02/2015 A5E34893345-AA...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Gültigkeit

    Basisgeräts, in den Release Notes und in der Online-Hilfe in der Verbindlichkeit übergeordnet. Sie finden die Dokumentation des Basisgeräts im Internet unter folgender Adresse: Dokumentation SIMATIC IPC277D (http://support.automation.siemens.com/WW/view/de/48958258/133300) Konventionen Im vorliegenden Dokument wird an Stelle der Produktbezeichnung auch die Bezeichnung "Gerät" verwendet.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Produktbeschreibung ..........................5 Sicherheitshinweise ..........................9 Gerät installieren ............................10 Zulässige Einbaulagen ......................10 Gerät anbauen und anschließen ................... 10 Gerät warten und instand setzen ......................16 Gerät reinigen ........................16 4.1.1 Gerätefront reinigen ....................... 16 4.1.2 Putzbild ..........................17 4.1.3 Chemische Beständigkeit ......................

  • Seite 5: Produktbeschreibung

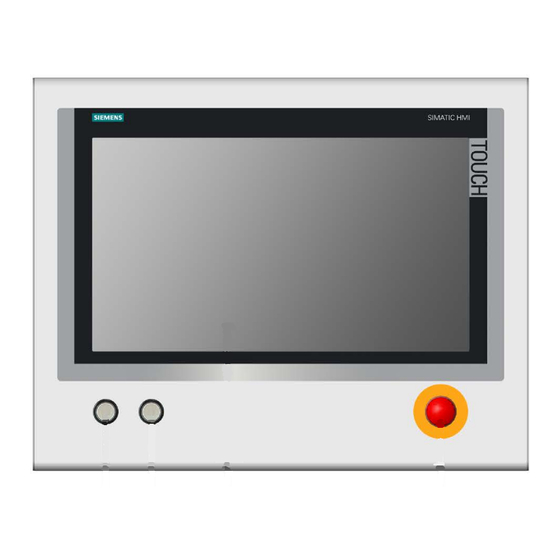

    Produktbeschreibung Die folgenden Abbildungen zeigen die Vorderansicht und Rückansicht des IPC277D 19" INOX PRO. ① ⑤ Leuchtdrucktaster "links" mit grüner LED Typschild ② ⑥ Leuchtdrucktaster "rechts", mit roter LED Anschlussfach ③ ⑦ Display mit Touchscreen Mechanische Schnittstelle zur Befestigung ④ ⑧...

  • Seite 6: Lieferumfang

    Produktbeschreibung Merkmale Im Gehäuse des IPC277D 19" INOX PRO befindet sich das Standardgerät SIMATIC IPC277D 19". Zusätzlich besitzt der IPC277D 19" INOX PRO folgende Eigenschaften: INOX-Edelstahl, Werkstoffnummer 1.4301 • Gehäusematerial: FPM (Fluorkautschuk) • Dichtungsmaterial: Polyester-basiert • Frontfolie: IP66K rundum • Schutzart: •...
  • Seite 7 Produktbeschreibung Montagekit Tragarmmontage Für die Tragarmmontage das Geräts ist ein Montagekit erhältlich. Inhalt des Montagekits: ● 1 Edelstahlrohr mit Flansch: Länge 500 mm, Außendurchmesser 48,3 mm, Innendurchmesser 40 mm. Die mechanische Schnittstelle des Edelstahlrohrs mit Flansch passt zur mechanischen Schnittstelle des Geräts. ●...
  • Seite 8 Arbeiten nicht sachgerecht ausgeführt werden, kann Personen- oder Sachschaden die Folge sein. Die im Servicehandbuch beschriebenen Arbeiten dürfen ausschließlich von qualifiziertem und von der Firma Siemens entsprechend geschultem Fachpersonal durchgeführt werden. Das Servicehandbuch finden Sie online unter "Produkt Support" im selben Zweig des Produktbaums neben dem vorliegenden Dokument.

  • Seite 9: Sicherheitshinweise

    Sicherheitshinweise WARNUNG Funktionstest bei Einbau des Geräts in Maschinen oder Anlagen durchführen Zur notwendigen Vermeidung der Gefährdung von Personen sind, entsprechend der Ergebnisse einer Risikoanalyse, zusätzliche Schutzeinrichtungen an der Maschine oder Anlage erforderlich. Hierbei müssen insbesondere Programmierung, Parametrierung und Verdrahtung der eingesetzten Peripherie entsprechend der durch notwendige Risikoanalyse festgestellten Sicherheitsperformance (SIL, PL oder Kat.) erfolgen.

  • Seite 10: Gerät Installieren

    Gerät installieren Zulässige Einbaulagen Das Gerät darf nur im Querformat mit einer maximalen Neigung von ±30° zur Vertikalen betrieben werden. Zulässige Umgebungstemperatur: 0 ... 45 °C Gerät anbauen und anschließen Dieses Kapitel beschreibt am Beispiel der Standfußmontage, wie Sie das Gerät sachgemäß anbauen und anschließen.
  • Seite 11 Hinweis Das Gerät wird über die mechanische Schnittstelle mit vier Schrauben auf einem Standfuß oder an einem Tragarm befestigt. Die Siemens AG übernimmt keine Haftung für die Folgen einer fehlerhaften Montage. WARNUNG Gerät muss sicher befestigt sein Nicht ausreichend dimensionierte Befestigungsmittel können das Herabfallen des Geräts verursachen.
  • Seite 12 Gerät installieren 3.2 Gerät anbauen und anschließen Vorgehensweise 1. Öffnen Sie das Anschlussfach. Entfernen Sie dazu die 6 Schrauben auf der Geräterückseite, die in folgender Abbildung gekennzeichnet sind und entnehmen Sie die Anschlussfachabdeckung und die zugehörige Dichtung. 2. Führen Sie die mit dem Gerät gelieferte Dichtung für die mechanische Schnittstelle mit ihrer glatten Seite auf den Standfuß.
  • Seite 13 Gerät installieren 3.2 Gerät anbauen und anschließen 6. Die folgende Abbildung zeigt die Lage der Schnittstellen, des Ein-Aus-Schalters und des Batteriefachs. ⑧ Schalten Sie das Gerät über den Ein-Aus-Schalter aus. ① ⑥ CompactFlash-Schnittstelle Anschluss für Schutzleiter ② ⑦ USB 2.0-Schnittstellen, maximal 2 USB- Anschluss für die DC 24 V- Schnittstellen dürfen gleichzeitig im Stromversorgung...
  • Seite 14 Gerät installieren 3.2 Gerät anbauen und anschließen Gerät anschließen und Anschlussfach schließen Wichtige Hinweise für das Anschließen Der Schutzleiteranschluss ist für die Sicherheit des Geräts notwendig und verbessert die Ableitung von Störungen, die über Energieversorgungsleitungen, Signalleitungen oder Leitungen zu Peripheriegeräten übertragen werden. Der Schutzleiteranschluss am Gerät muss mit dem Schutzleiter des Schranks oder der Anlage, in den das Gerät eingebaut ist, verbunden sein.
  • Seite 15 Gerät installieren 3.2 Gerät anbauen und anschließen Vorgehensweise 1. Schließen Sie den Schutzleiter gemäß Betriebsanleitung SIMATIC IPC277D am ⑥ Schutzleiteranschluss an. Der Schutzleiteranschluss ist mit folgendem Symbol gekennzeichnet: Der Mindestquerschnitt für den Schutzleiter beträgt 2,5 mm Der Schutzleiteranschluss ist für die Sicherheit des Geräts notwendig und verbessert die Ableitung von Störungen, die über Energieversorgungsleitungen, Signalleitungen oder Leitungen zu Peripheriegeräten übertragen werden.

  • Seite 16: Gerät Warten Und Instand Setzen

    Gerät warten und instand setzen Gerät reinigen 4.1.1 Gerätefront reinigen Das Gerät ist für wartungsarmen Betrieb ausgelegt. Reinigen Sie trotzdem regelmäßig die Gerätefront. VORSICHT Unbeabsichtigte Reaktion beim Reinigen des Geräts Wenn das Gerät beim Reinigen eingeschaltet ist, können Bedienelemente unbeabsichtigt ausgelöst werden.

  • Seite 17: Putzbild

    Gerät warten und instand setzen 4.1 Gerät reinigen Hinweis Reinigungsmethoden Zusätzlich zu den Angaben in diesem Abschnitt gilt für die Reinigung des Geräts: Zulässig: Reinigung mit starkem Strahlwasser unter erhöhtem Druck gemäß ISO 20653:2013, Angaben zu "IP66K". Nicht zulässig: • Reinigen Sie das Bediengerät nicht mit aggressiven Reinigungs- und Desinfektionsmitteln, fettenden oder scheuernden Reinigungsmitteln, Säuren oder Laugen, Fensterleder, kratzenden oder rauen Lappen und Gegenständen.

  • Seite 18: Chemische Beständigkeit

    ● Verdünnte Säuren ● Verdünnte Laugen ● Ester ● Kohlenwasserstoffe ● Haushaltsreiniger Angaben zur chemischen Beständigkeit finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/39718396). Dichtungen Die Dichtungen aus FPM (Fluorkautschuk) sind lebensmittelzugelassen nach FDA. 4.1.4 Umgang mit Edelstahloberflächen Beständigkeit Beachten Sie folgende Hinweise zur Beständigkeit von rostfreiem Edelstahl: ●...

  • Seite 19: Reinigungshinweise

    Reparatur ist nur dem Retouren-Center Fürth erlaubt. Für das in diesem Dokument beschriebene Gerät gelten die Bedingungen der so genannten "Nämlichkeitsreparatur" mit folgendem Prozess: 1. Sie senden das defekte Gerät an das Retouren-Center. Die Anschrift lautet: Siemens AG Digital Factory Retouren-Center Siemensstr. 2 D-90766 Fürth...

  • Seite 20: Technische Angaben

    In diesem Kapitel sind die für das Gerät möglichen Zertifikate und Zulassungen angegeben. Für Ihr Gerät gelten nur die Zulassungen, die auf der Rückseite Ihres Geräts angegeben sind. Eine Kopie der Zertifikate können Sie unter folgender Adresse anfordern: Siemens AG Digital Factory Factory Automation DF FA SE R&D Breslauer Str.

  • Seite 21: Fm-Zulassung

    Technische Angaben 5.1 Zertifikate und Zulassungen FM-Zulassung Factory Mutual Research (FM) nach ● Approval Standard Class Number 3611, 3600, 3810, ANSI/ISA 61010-1 ● CSA C22.2 No. 213 ● CSA C22.2 No. 1010.1 Approved for use in ● Class I, Division 2, Group A, B, C, D T4 ●...

  • Seite 22: Maßbilder

    Technische Angaben 5.2 Maßbilder Maßbilder 5.2.1 IPC277D 19" INOX PRO IPC277D 19" INOX PRO Kompaktbetriebsanleitung, 02/2015, A5E34893345-AA...

  • Seite 23: Mechanische Schnittstelle Des Geräts

    Technische Angaben 5.3 Technische Daten 5.2.2 Mechanische Schnittstelle des Geräts Technische Daten 5.3.1 Allgemeine Technische Daten Gewicht ca. 15 kg Versorgungsspannung DC 24 V (19,2 … 28,8 V) Kurzzeitige Spannungsunterbrechung Min. 20 ms (DC), max. 10 Ereignisse pro Stunde; gem. Namur Erholzeit min.

  • Seite 24: Elektromagnetische Verträglichkeit

    Technische Angaben 5.3 Technische Daten Elektromagnetische Verträglichkeit Störaussendung EN 61000-6-4; CISPR 22:2010 Klasse A; FCC Klasse A Störfestigkeit bezüglich leitungs- ± 2 kV nach IEC 61000-4-4; Burst gebundene Störgrößen auf den ± 1 kV nach IEC 61000-4-5; Surge symmetrisch Versorgungsleitungen ±...

  • Seite 25: Klimatische Umgebungsbedingungen

    Technische Angaben 5.3 Technische Daten Schnittstellen COM 1 RS232, max. 115 kBit/s, Sub-D-Stecker, 9-polig 3 × USB 2.0, maximal 2 high current gleichzeitig betreibbar LAN-Schnittstelle X1 P1, RJ45 Intel Platform Controller Hub EG20T Gigabit Ethernet; 10, 100, 1000 MBit/s LAN-Schnittstelle X2 P1, RJ45 Intel 82574L Gigabit Ethernet Controller;...

  • Seite 26: Mechanische Umgebungsbedingungen

    Technische Angaben 5.3 Technische Daten Mechanische Umgebungsbedingungen Schwingen (Vibration), geprüft nach IEC 60068-2-6 Betrieb 10 … 58 Hz: 0,15 mm • • 58 … 500 Hz: 10 m/s , 10 Zyklen Lagerung/Transport 5 … 8,5 Hz: 7 mm • • 8,5 …...

  • Seite 27: Gleichstromversorgung

    Technische Angaben 5.4 Pinbelegung der internen Steckklemmenleiste 5.3.3.3 Gleichstromversorgung Eingangsspannung DC 24 V (DC 19,2 bis 28,8 V) Leistungsaufnahme max. 72 W Überbrückung bei Stromausfall hold-up time > 15 ms (nach > 5 ms wird DC_FAIL aktiv) Maximale Dauerausgangsleistung 60 W Die Leistungangaben gelten für die Komponente Stromversorgung, nicht für das Gerät.

  • Seite 28: Technische Unterstützung

    Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (http://www.siemens.de/automation/csi_de_WW) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa-db/de/Seiten/default.aspx) ●...
