Gerät einbauen und anschließen

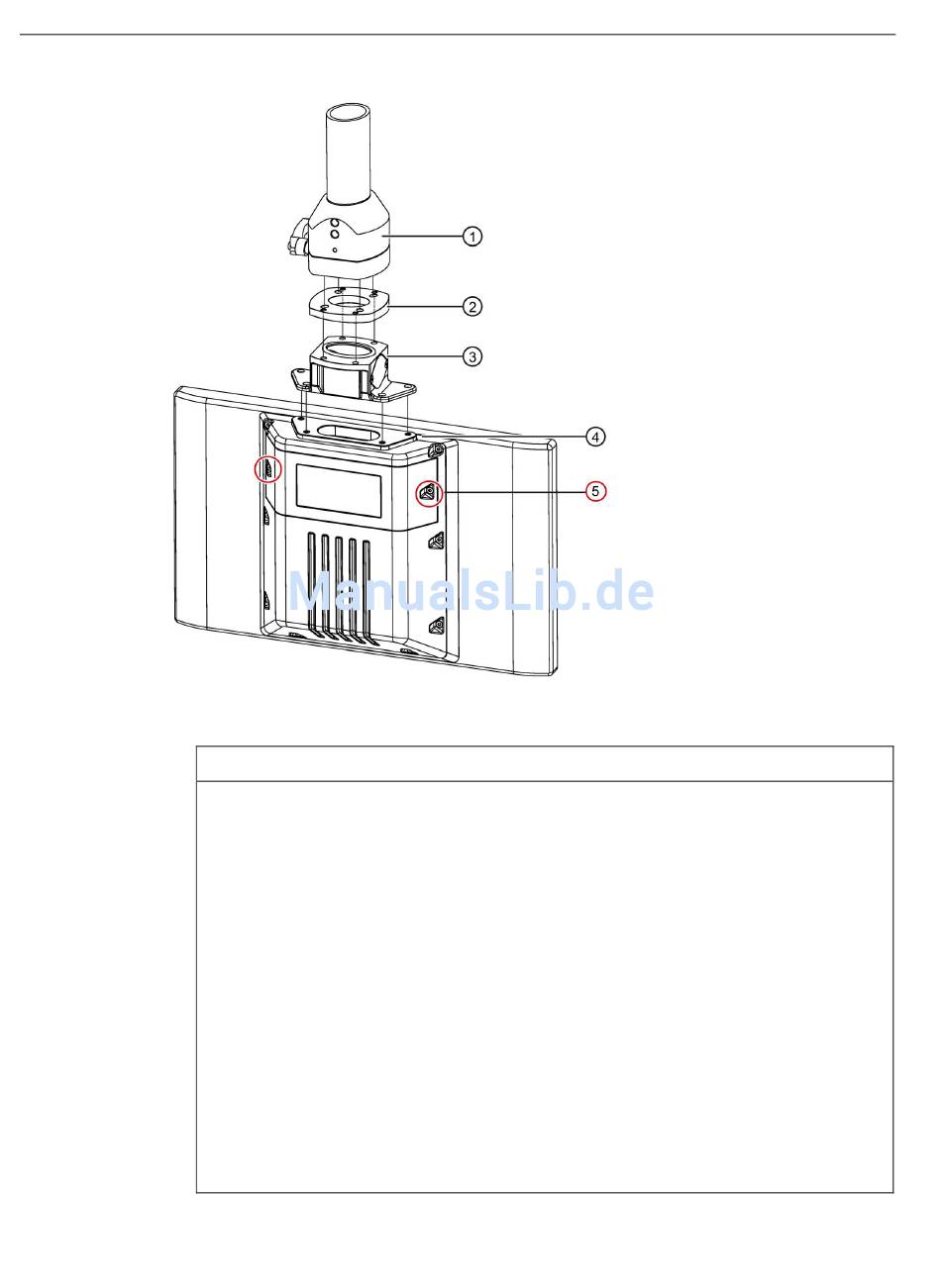

3.3 PRO-Gerät anbauen
1. Entfernen Sie die Schrauben
2. Öffnen Sie den Anschlussfachdeckel und legen Sie ihn sicher ab.
52
ACHTUNG
Drehmomente beachten
Wenn Sie die Schrauben der Rückwandhaube und des Anschlussfachdeckels oder die
Schrauben zur Befestigung des Geräts am Tragarm oder Standfuß mit einem zu hohen
Drehmoment anziehen, können die Gewinde von Gehäuse, Zwischenplatte oder
Tragarmkopf beschädigt werden. Wenn Sie die Schrauben mit einem zu niedrigen
Drehmoment anziehen, ist das Gerät nicht dicht.
Ziehen Sie die Schrauben mit folgenden Drehmomenten an, die nicht überschritten
werden dürfen:
Beachten Sie die Drehmoment-Vorgaben der Drittanbieter:
②
• Zwischenplatte - Tragarmkopf
③
• Basisadapter - Zwischenplatte
③
• Basisadapter an Kupplung am Tragarmkopf
2,5 Nm für folgende Verbindung:
• Senkkopfschrauben Gerät
1,5 Nm für folgende Verbindungen:
• Anschlussfachdeckel
• Rückwandhaube - Gerät
⑤
des Anschlussfachdeckels.
①
②
④
- Basisadapter
⑤
- Gerät
①
③
