7.4.2.2 SSD austauschen (PRO-Gerät)
Voraussetzung
● Das Gerät ist von der Stromversorgung getrennt.
● Das Gerät ist geöffnet, siehe Kapitel "Rückwandhaube PRO-Gerät öffnen und schließen
(Seite 99)".
● Ein SSD. Das SSD ist in der Rückwandhaube eingebaut.
● Ein Schraubendreher T10
Vorgehensweise

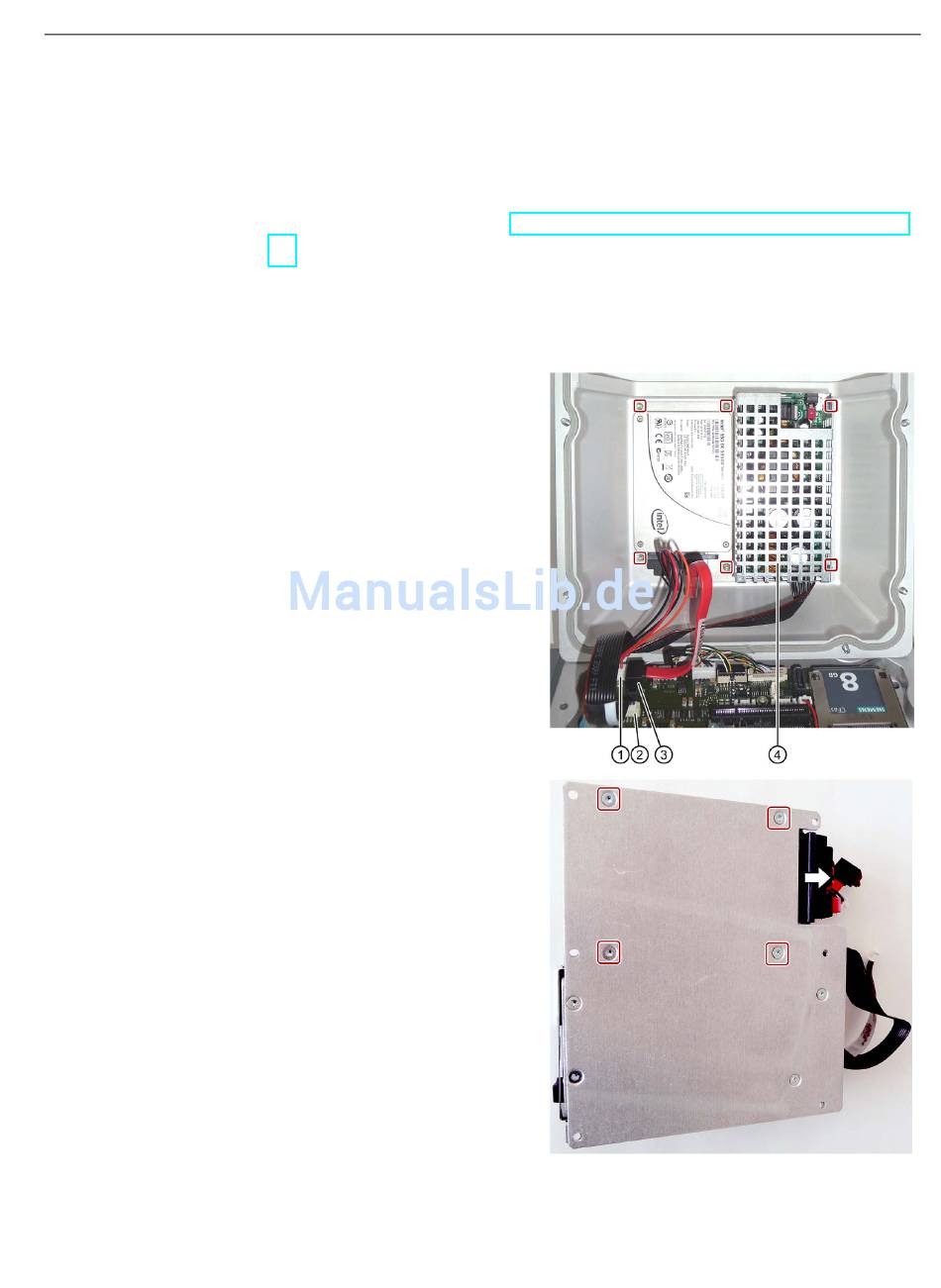

1. Ziehen Sie die Stecker
Berücksichtigen Sie dabei den Rast-
schutz der Kabel.
2. Legen Sie die Rückwandhaube flach ab.
3. Entfernen Sie die gekennzeichneten Lin-
senschrauben und halten Sie die Abde-
ckung
4. Entnehmen Sie den Laufwerkhalter mit
SSD und Stromversorgung und legen Sie
ihn mit der Rückseite nach oben ab.
5. Entfernen Sie die gekennzeichneten
Senkschrauben auf der Rückseite.
6. Entnehmen Sie das SSD-Laufwerk.
7. Ziehen Sie den SSD-Stecker von der
Schnittstelle ab.
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
① ②
,
④
der Stromversorgung fest.
7.4 Hardware einbauen und ausbauen
③
und ab.
Gerät warten und instand setzen
121
