1.2 Aufbau der Geräte
1.2
Aufbau der Geräte
1.2.1
Ansichten des IPC227D Basis, COM und IO

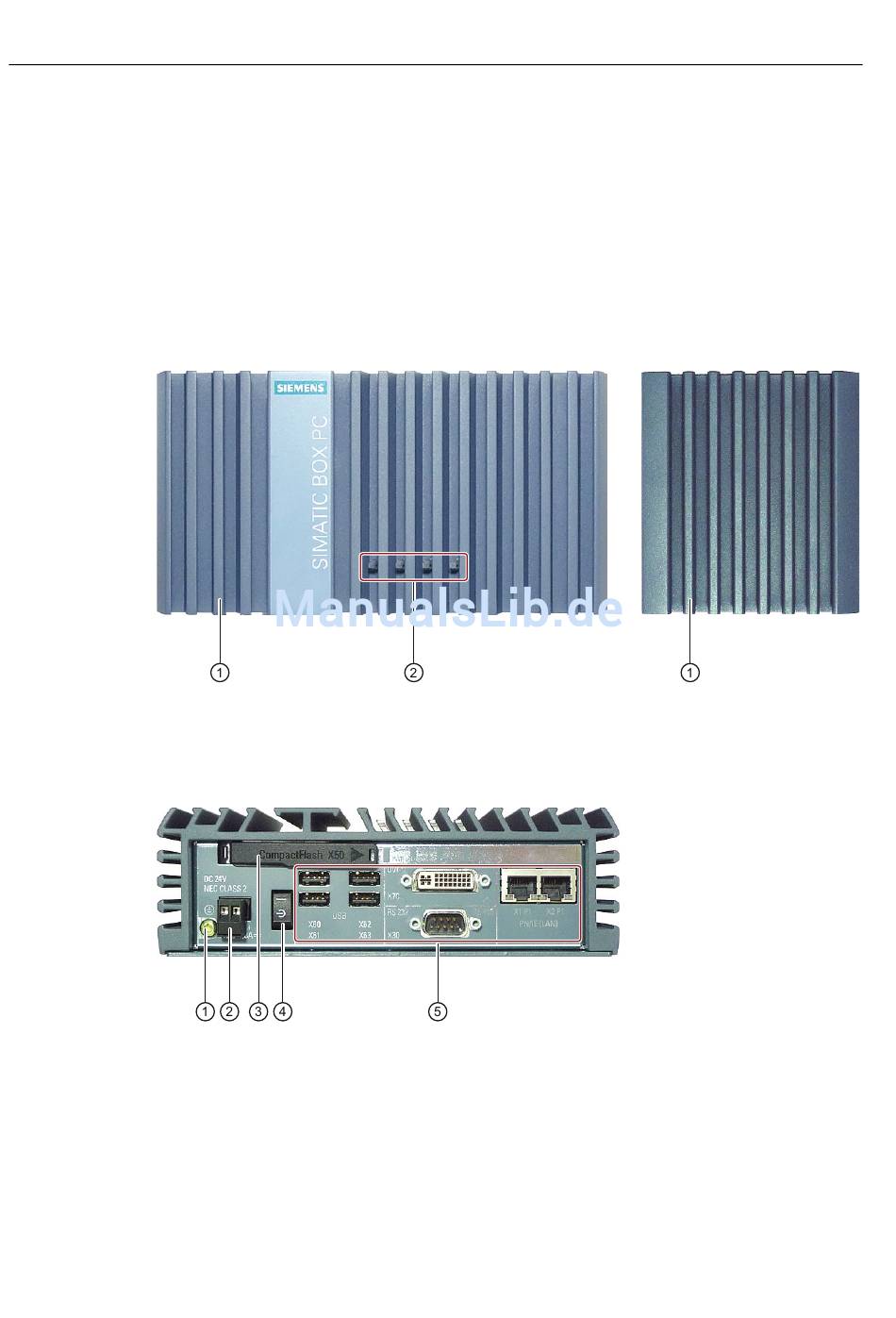

Vorder- und Seitenansicht
Die Vorderansicht links ist die Standardeinbaulage. Die Seitenansicht rechts zeigt den
IPC227D COM und IO. Der IPC227D Basis ist schmaler.
①
②
Untersicht des IPC227D Basis
①
②
③
④
⑤
12
Kühlrippen
LED-Anzeige
Schutzleiteranschluss
Anschlussklemme für die Stromversorgung, im Lieferzustand gesteckt
Speicherkartenschacht
Ein-/Aus-Schalter
Schnittstellen
SIMATIC IPC227D
Betriebsanleitung, 06/2013, A5E03409476-05
