3.4.3.3 Stromversorgung DC 24 V PRO-Gerät anschließen
Stromschlag und Brandgefahr
Spannungen, die über einer Kleinspannung liegen, können einen Stromschlag oder Brand
auslösen. Tod oder schwere Körperverletzung können die Folge sein.
• Das Gerät darf nur an eine Stromversorgung DC 24 V (-20 % / +20 %) angeschlossen
• Die Stromversorgung muss die Anforderung NEC Class 2 bzw. LPS gemäß der
Hinweis
Die DC 24 V-Stromversorgung muss an die Eingangsdaten des Geräts angepasst sein
(siehe Kapitel "Technische Daten").
Voraussetzung
● Das Gerät ist angebaut.
● Der Schutzleiter ist angeschlossen.
● Die Anschlussklemme ist verdrahtet.
● Die zugehörige Stromversorgung DC 24 V ist ausgeschaltet.
Vorgehensweise
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
WARNUNG
werden, die den Anforderungen einer sicheren Kleinspannung (SELV) gemäß der
IEC/EN/DIN EN/UL 60950-1 entspricht.
IEC/EN/DIN EN/UL 60950-1 erfüllen.
Gerät einbauen und anschließen
3.4 Gerät anschließen

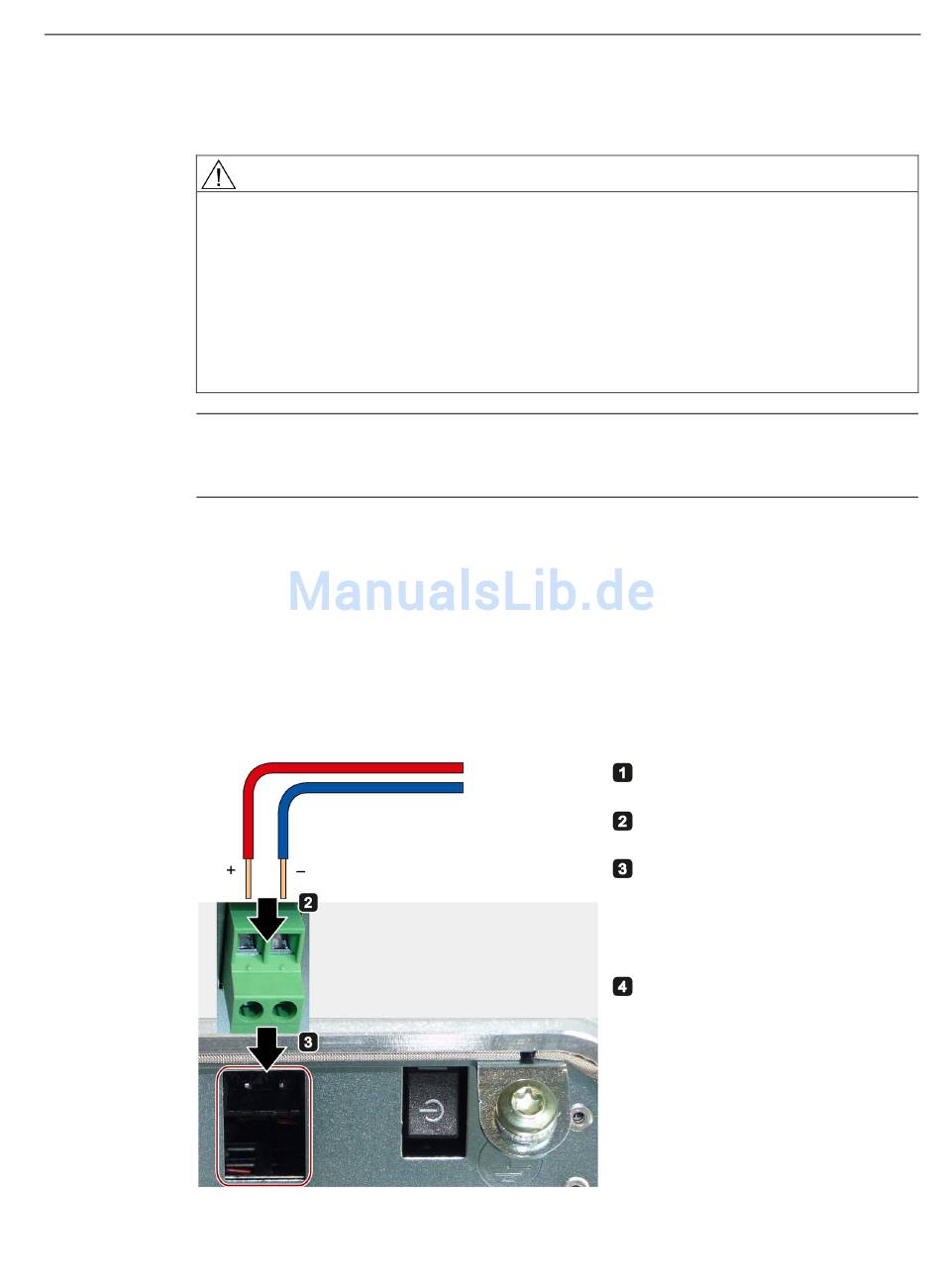

Schalten Sie die DC-24-V-
Stromversorgung aus.
Schließen Sie die Adern der
Stromversorgung an.
Stecken Sie die Anschlussklemme
an der gekennzeichneten Stelle in
die Anschlussbuchse.
Die Anschlussklemme muss in die
Anschlussbuchse einrasten.
Sichern Sie die Stromversor-
gungsleitung mit einem Kabelbin-
der am Zugentlastungsblech.
65
