Seite 1 Technische Unterstützung ___________________ Abkürzungen Weitere Informationen Bedienhandbuch "BIOS-Beschreibung": Detaillierte Beschreibung des BIOS-Setup und der Setup-Parameter Kompaktbetriebsanleitung "SIMATIC IPC647D/847D Hardware RAID-Konfiguration": Detaillierte Beschreibung für Hardware RAID-Systeme Kompaktbetriebsanleitung "SIMATIC IPC847D mit Unterbrechungsfreier AC-Stromversorgung (AC-USV)": Detaillierte Beschreibung für Systeme mit Unterbrechungsfreier AC-Stromversorgung 01/2014 A5E32997452-AA...
Seite 2: Rechtliche Hinweise Warnhinweiskonzept
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Vorwort
Hinweise und Anleitungen zur Verwendung von Software entnehmen Sie bitte der entsprechenden Benutzerdokumentation. Konventionen In der vorliegenden Betriebsanleitung wird an Stelle der Produktbezeichnung SIMATIC IPC847D auch die Abkürzung "PC" oder der Begriff "Gerät" verwendet. Historie Folgende Ausgaben der Betriebsanleitung wurden bisher veröffentlicht: Ausgabe...
Seite 4 Vorwort SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 5: Inhaltsverzeichnis
Netzwerk- und USB-Leitungen ....................47 3.3.6.4 COM, DP, DVI/VGA, PS/2 und Audio-Leitungen ................. 48 3.3.7 Multi-Monitoring..........................48 Gerät in Betrieb nehmen ........................49 Hinweise zur Inbetriebnahme ...................... 49 Gerät einschalten ......................... 50 Wartungscenter Windows ......................51 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 6 7.3.1 Beispiel für ein RAID1-System in der Bootphase des Systems ..........88 7.3.2 Beispiel für ein RAID5-System in der Bootphase des Systems ..........88 7.3.3 RAID-Software ..........................89 7.3.4 Status des RAID-Systems überprüfen ..................89 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 7 Aufbau und Funktion der Grundplatine ..................129 8.5.1.2 Technische Merkmale der Grundplatine ..................130 8.5.1.3 Lage der Schnittstellen auf der Grundplatine ................132 8.5.1.4 Externe Schnittstellen ........................ 133 8.5.1.5 Interne Schnittstellen ......................... 143 8.5.2 Busplatine ..........................151 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 8 User Consent erzwingen ......................191 Technische Unterstützung ........................193 Service und Support ........................193 Problemlösung .......................... 194 RAID-System und Gerätehochlauf .................... 197 Hinweise zum Einsatz von Fremdbaugruppen ................. 198 Abkürzungen ............................199 Glossar ..............................205 Index ..............................217 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 9: Überblick

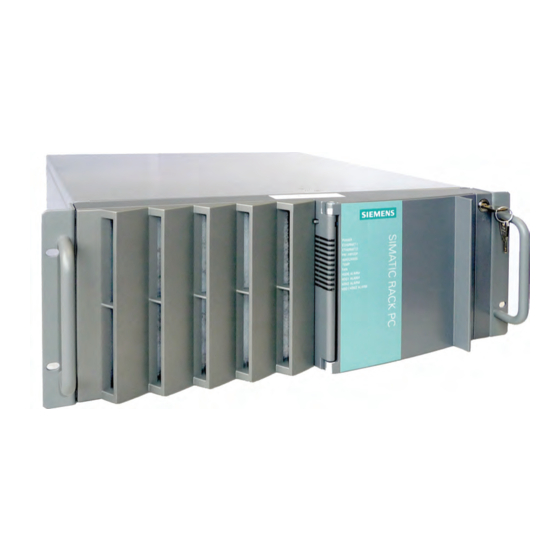

Überblick Produktbeschreibung Der SIMATIC IPC847D ist ein Industrie-PC im 19"-Einbauformat (4 HE) mit hoher Industriefunktionalität. ● Hohe Erweiterbarkeit ● Hohe Robustheit ● Hohe Produktkontinuität 1.1.1 Anwendungsbereich Der SIMATIC IPC bietet Systemintegratoren, Schaltschrankbauern, Anlagenbauern und Maschinenbauern eine 19"-Rack-PC-Plattform für hochperformante Applikationen und IT-Anwendungen in der Leit- und Zellenebene für:...
Seite 10: Highlights
● RAID1 – Datenspiegelung auf zwei Festplatten, auch "Hot Swap" in Verbindung mit Wechselrahmen Konfiguration Hot Spare-Laufwerk ist bestellbar. ● RAID5 – Striping mit Parität auf drei Festplatten, "Hot Swap" mit Wechselrahmen Konfiguration Hot Spare-Laufwerk ist bestellbar. ● Optionale ECC-Speichermodule ● Redundante Stromversorgung mit Statusmeldung SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 11: Funktion
3 × 5,25" oder – 1 × 5,25" und maximal 3 × Slimline Wechselrahmen oder – 4 × Slimline Wechselrahmen und 1 × Slimline-Format für DVD-Brenner Innen: 2 × 3,5" (fest eingebaut oder im vibrationsgedämpften • Laufwerkshalter) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 12 2 × DisplayPort / DVI-D/VGA mit Dual Head Grafikkarte (optional) • Tastatur PS/2 Maus PS/2 Audio Mikrofon, Line out / Kopfhörer Stromversorgung AC 100-240 V, Weitbereich; mit Überbrückung kurzzeitiger Spannungsausfälle gemäß NAMUR: max. 20 ms bei 0,85 Nennspannung SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 13 32 GB SDRAM DDR3 1600MT/s 4 DIMM Sockel ohne oder mit ECC Laufwerke Festplatten 3,5" SATA 6 GBit/s, 500 / 1000 GB optisches Laufwerk Slimline SATA Betriebssystem ohne Speicherausbauten ≥4 GB sind nur in Verbindung mit 64 Bit-Betriebssystemen nutzbar. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 14 Windows Server 2008 R2, MUI*, 64 Bit • Windows 7 MUI*, 32 Bit/64 Bit • *MUI: Multi language User Interface; 5-sprachig (deutsch, englisch, französisch, spanisch, italienisch) Stromversorgungen Redundante AC-Stromversorgung Überwachte AC 100–230 V-Stromversorgung, 350 W SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 15: Betriebssystemsprachen
Überwachung der Module der redundanten • Stromversorgung System/ Ethernetüberwachung (Heart Beat) • SIMATIC IPC Image & Partition Software-Tool zur lokalen Datensicherung und Einrichtung der Creator V3.3.2 oder höher Festplatten. Ein Hot Spare-Laufwerk eines RAID-Verbunds wird nicht angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 16: Aufbau Des Geräts
Zugriff. Verschließen Sie die Fronttür im Normalbetrieb mit dem ⑥ Schloss Rückansicht des Geräts (Beispiel) Beschreibung ① Entlüftung ② Einbauplatz für Stromversorgung (optional z.B. redundante Stromversorgung) ③ Steckplätze für Erweiterungskarten ④ Schnittstellen ⑤ Netzanschluss der Stromversorgung SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 17: Bedienelemente
Das Gerät startet neu (Kaltstart). ③ Ein-Aus-Schalter (einfache Stromversorgung) Zum Verbinden des Geräts mit dem Netz. Abhängig von dem BIOS-Eintrag "After G3 On" schaltet sich das Gerät automatisch ein. ① Andernfalls muss der Ein-Aus-Taster an der Front betätigt werden. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 18 Abhängig von dem BIOS-Eintrag "After G3 On" schaltet sich der PC automatisch ein. ① Anderenfalls muss der Ein-Aus-Taster der Front betätigt werden. ④ Quittiertaster (redundante Stromversorgung) Durch Drücken des Tasters wird die akustische Fehlermeldung abgeschaltet. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 19: Schnittstellen
Überblick 1.2 Aufbau des Geräts 1.2.3 Schnittstellen Anordnung der Schnittstellen auf der Geräterückseite SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 20 Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Dual-Head-Adapter zum Anschluss von zwei Monitoren an die optionale Grafikkarte ⑭ DMS59-Stecker DMS59-Anschluss ⑮ DVI-I-Stecker DVI-I-Anschlüsse ⑯ VGA-Stecker VGA-Anschlüsse In der Abbildung nicht dargestellt SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 21: Stromversorgung
Netzanschlussbuchse für die Stromversorgung des Geräts. Der zulässige Spannungsbereich beträgt AC 100 V bis AC 240 V. ⑯ Netzanschlussbuchse bei redundanter Stromversorgung des Geräts. Der zulässige Spannungsbereich beträgt AC 100 V bis AC 240 V. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 22: Betriebsanzeigen
Verbindung • CP 1616 onboard kein Datenverkehr • CP 1616 onboard nicht bestückt • CP disabled • Kein Fehler, Kommunikation • aufgebaut Ladevorgang läuft • CP 1616-Treiber nicht installiert • CP im NDIS Mode • SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 23 * Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. ** Die HDD | HDD3 ALARM LED zeigt zusätzlich Festplattenaktivität für alle Festplatten an. *** Ein Hot Spare-Laufwerk eines RAID-Verbunds wird nicht angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 24 Die zwei "virtuellen" CP 1616 LEDs sind nur in der SIMATIC-Software sichtbar und können via SNMP abgefragt werden. PROFINET Virtuelle LEDs CP ist aktiv STOP CP ist im Stoppzustand Blinkt Die Zustände "blinkt langsam" oder "blink schnell" gibt es nicht. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 25: Zubehör
Für Ihr Gerät ist Zubehör erhältlich, das nicht im Lieferumfang enthalten ist. Informationen zum bestellbaren Zubehör finden Sie in der folgenden Tabelle und im Internet unter folgenden Adressen: ● IPC-Erweiterungskomponenten (http://www.automation.siemens.com/mcms/pc-based- automation/de/industrie-pc/erweiterungskomponenten) ● Industry Mall (http://mall.automation.siemens.com) Bezeichnung Beschreibung IPC647D IPC847D Bestellnummer und Abbildung...
Seite 26 Betrieb ("Hot Swap") Laden unterschiedlicher Anlagenstände • oder Betriebssysteme von verschiedenen Festplatten innerhalb kürzester Zeit Vereinfachte Datensicherung durch • Duplizieren, z. B. auf eine Backup- Festplatte Einfacher Transport gesicherter Daten • Getrennte Datenlagerung und • Archivierung möglich SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 27: Sicherheitshinweise
Lebensgefährliche Spannung bei geöffnetem Schaltschrank Wenn Sie den Schaltschrank öffnen, können einzelne Bereiche oder Bauteile unter lebensgefährlicher Spannung stehen. Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod durch Stromschlag eintreten. Schalten Sie den Schaltschrank vor dem Öffnen stromlos. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 28 Typen (Best.-Nr.: A5E00047601).  Batterien nicht ins Feuer werfen, nicht am Zellenkörper löten, nicht wieder aufladen, nicht öffnen, nicht kurzschließen, nicht verpolen, nicht über 100 °C erwärmen und vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung schützen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 29 Wenn Sie mit Elektrostatisch gefährdeten Bauteilen arbeiten, dann beachten Sie die EGB- Richtlinie in den Technischen Angaben. IT Security Siemens bietet Automatisierungs- und Antriebsprodukte mit Industrial Security-Funktionen an, die den sicheren Betrieb der Anlage oder Maschine unterstützen. Sie sind ein wichtiger Baustein für ein ganzheitliches Industrial Security-Konzept. Die Produkte werden unter diesem Gesichtspunkt ständig weiterentwickelt.
Seite 30 • Setzen Sie keine Tastaturen mit Ein-Aus-Taste (Power Button) ein. • Wenn das Gerät einen Ein-Aus-Taster besitzt, parametrieren Sie unter Windows die Funktion des Ein-Aus-Tasters gemäß Ihren Anforderungen. Die Einstellungen finden Sie im Menü "Energieoptionen". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 31: Einsatzhinweise
Nennwerte entsprechend zu berücksichtigen. E) Zuverlässige Erdung - Eine zuverlässige Erdung der im Rack montierten Geräte sollte gewähreistet sein. Hierbei ist insbesondere auf andere Versorgungsanschlüsse als die direkten Anschlüsse an den Schaltungszweig zu achten (z. B. Steckdosenleisten). SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 32 • Berücksichtigen Sie bei der Montage des Geräts die zulässigen Einbaulagen. • Verdecken Sie nicht die Lüftungsschlitze des Geräts. Hinweis Einsatz im Industriebereich ohne Zusatzschutzmaßnahmen Das Gerät wurde zum Einsatz in einem normalen industriellen Umfeld nach der IEC 60721-3-3 konzipiert. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 33: Gerät Einbauen Und Anschließen
Tod oder schwere Verletzung können eintreten. Verhindern Sie, dass das beschädigte Gerät unbeabsichtigt eingebaut und in Betrieb genommen wird. Kennzeichnen Sie das beschädigte Gerät und halten Sie es unter Verschluss. Geben Sie das Gerät unverzüglich zur Reparatur. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 34: Identifikationsdaten Des Geräts
BIOS-Setup unter "Main" hintelegt. ● Microsoft Windows "Product Key" der "Certificate of Authenticity" (COA). Das COA-Label finden Sie auf der Innenseite der Fronttür. Den Product Key brauchen Sie im Falle einer Neuinstallation des Betriebssystems. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 35: Zulässige Einbaulagen
Im Schaltschrank kann eine hohe Spannung anliegen, die zu einem gefährlichen Stromschlag führt. Tod oder schwere Körperverletzung sind die Folge. Vor dem Öffnen des Schaltschranks schalten Sie den Schaltschrank stromlos. Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 36 ● Bauen Sie das Gerät so ein, dass keine Gefahr z. B. durch Umstürzen vom Gerät ausgeht. Hinweis Weitere Informationen finden Sie in den "Technische Daten" und im Kapitel "Umgebungsbedingungen". Mögliche Einbauarten Das Gerät kann auf folgende Arten eingebaut werden ● Montage mit Schrankwinkeln ● Montage auf Geräteböden SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 37 Metall und sichern Sie es gegen Umkippen. Dazu stehen von der Firma Rittal folgende Geräteböden zur Verfügung: Rittal Typ TE 7000.620, Rittal Typ VR 5501.655, Rittal Typ DK 5501.655. Beachten Sie dazu auch die Hinweise des Schranklieferanten. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 38: Gerät Anschließen
• Halten Sie auseichend Abstand zu elektrischen Leitungen, Verteilern, Anlagen usw. Hinweis Stellen Sie sicher, dass die Schutzkontaktsteckdose der Gebäudeinstallation frei zugänglich und möglichst nahe am Gerät ist, vor allem, wenn der Netzstecker durch eine Netzsteckerverriegelung gesichert ist. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 39: Potenzialausgleich Anschließen
● Schraubendreher TORX T20 Vorgehensweise ① 1. Verbinden Sie den Potenzialausgleichsanschluss Gerät mit dem zentralen Erdungspunkt des Schaltschranks oder der Anlage, in die das Gerät eingebaut ist. Der Querschnitt der Potenzialausgleichsleitung darf 2,5 mm nicht unterschreiten. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 40: Stromversorgung Anschließen
240 V Versorgungsspannung Zu verwenden ist ein flexibles Kabel mit UL-Zulassung und CSA-Kennzeichnung sowie den folgenden Merkmalen: Ausführung SJT mit drei Leitern, mind. 18 AWG Leiterquerschnitt, max. 4,5 m Länge und Tandem-Schutzkontaktstecker 15 A, mind. 250 V. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 41 Modul defekt ist, ertönt ein ④ Warnsignal. Durch Drücken der Taster erlischt das Warnsignal! Außerdem wird der Status durch die SIMATIC-Überwachungssoftware, wenn aktiv, angezeigt und gemeldet. Den akustischen Alarm können Sie in der SIMATIC-Überwachungssoftware stumm schalten. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 42: Peripherie Anschließen
• Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker sollte gesteckt sein. • Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein. • Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 43: Gerät Mit Netzwerken Verbinden
PROFINET IO-Anwendungen erstellen, betreiben oder projektieren, können Sie mit dem "Development Kit DK-16xx PN IO. Es muss zusätzlich zum Gerätetreiber CP 16xx.sys installiert werden. Dieses Kit und die Dokumentation können Sie kostenlos über folgende Internet-Adresse beziehen: Development Kit DK-16xx PN IO (http://www.automation.siemens.com/net/html_00/produkte/040_cp_1616_devlopkit.htm) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 44 Weitere Informationen Weitere Informationen finden Sie im Katalog und Online-Bestellsystem Industry Mall (http://mall.automation.siemens.com) . Siehe auch Technical Support (http://www.siemens.de/automation/csi_de_WW) CP 1616 onboard Die wesentlichen Eigenschaften des CP 1616 onboard sind: ● Optimierung für PROFINET IO ● Mit Ethernet-Real-Time-ASIC ERTEC 400 ●...
Seite 45 CP 1616/CP 1604/CP 1616 onboard Betrieb. Installationsanleitung Lesen Sie diese Anleitung, wenn Sie den Gerätetreiber CP16xx.sys NDIS-Gerätetreiber CP16xx.sys installieren wollen. Weiterführende Informationen Produktbezogene Informationen finden Sie im Internet unter der Adresse: Produktbezogene Information SIMATIC NET (http://www.siemens.de/simatic-net) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 46: Leitungen Sichern
2. Schrauben Sie die Steckerverriegelung ① an der redundanten Stromversorgung WARNUNG Brandgefahr Wenn die Stromversorgungsstecker durch die Verriegelung gesichert sind, müssen die Steckdosen frei zugänglich sein, damit das Gerät leicht vom Netz getrennt werden kann. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 47: Netzwerk- Und Usb-Leitungen
(nicht im Lieferumfang enthalten). Für die Befestigung der Zugentlastung benötigen Sie einen Schraubendreher TORX T10. Vorgehensweise 1. Entfernen Sie das PROFINET- Schnittstellenblech 2. Montieren Sie die PROFINET- Zugentlastung 3. Befestigen Sie das Kabel mittels des Kabelbinders SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 48: Com, Dp, Dvi/Vga, Ps/2 Und Audio-Leitungen
● 1 × DisplayPort, 1 × DVI über DisplayPort-DVI-Adapter, 1 × DVI ● 1 × DisplayPort, 1 × VGA über DisplayPort-VGA-Adapter, 1 × DVI/VGA Hinweis Die Grundplatine unterstüzt maximal einen zusätzlichen DVI-Monitor, wenn dieser über einen passiven DisplayPort-DVI-Adapter angeschlossen ist. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 49: Gerät In Betrieb Nehmen
● Peripheriegeräte, Tastatur, Maus und Monitor sind angeschlossen. ● Die Stromversorgung ist angeschlossen. ● Ein Betriebssystem ist installiert. Das Gerät kann ohne Betriebssystem ausgeliefert werden. Hinweise zur Installation des Betriebssystems finden Sie im Kapitel "Software installieren". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 50: Gerät Einschalten
Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key", siehe Abschnitt "Identifikationsdaten des Geräts (Seite 34)". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 51: Wartungscenter Windows
Hinweise zu verschiedenen Gerätekonfigurationen 4.4.1 Öffnen der Fronttür VORSICHT Elektrostatische gefährdete Bauelemente Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden. Beachten Sie vor dem Öffnen der Fronttür die Richtlinien für elektrostatisch gefährdete Bauelemente (EGB-Richtlinien). SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 52: Dvd-Brenner-Laufwerk
Durch Vibrationen in der Umgebung und schwankende Qualität der Rohlinge können Datenfehler beim Brennen von Datenträgern nicht ausgeschlossen werden, auch wenn keine Fehlermeldung auftritt. Korrekt geschriebene Daten sind nur durch einen Datenvergleich gewährleistet. Führen Sie nach jedem Brennvorgang einen Datenvergleich durch. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 53: Festplatten Wechseln
Festplatteneinschub am Einschubbügel heraus. Die Vorgehensweise ist im Kapitel "Laufwerke im vorderen Laufwerkshalter ausbauen und einbauen (Seite 75)" genau beschrieben. 6. Stecken Sie den neuen Festplatteneinschub in den Wechselrahmen und schieben ihn ganz nach hinten. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 54: 2Hdd-System (Optional)
Hinweis Hinweise zum Intel RAID-Controller finden Sie in der Dokumentation zu RAID auf der ® mitgelieferten DVD "Documentation and Drivers" im Verzeichnis "Drivers\RAID\Intel". Weitere Informationen zum RAID1-System finden Sie im Kapitel "RAID-Systeme verwalten (Seite 88)". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 55: Raid5-System
Betriebssystem herunterfahren Bei Windows-Betriebssystemen: ● Wählen Sie "Start" >" Herunterfahren" oder ● Drücken Sie kurz den Ein-Aus-Taster (wenn in den Energieoptionen nicht anders konfiguriert). Information zur Lage des Tasters finden Sie im Abschnitt "Bedienelemente (Seite 17)". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 56 Bei einem Hardware-Reset wird das Gerät erneut gestartet. Daten im Hauptspeicher können gelöscht werden. Daten auf dem Festplattenlaufwerk können verloren gehen. Das Gerät kann beschädigt werden. Führen Sie einen Hardware-Reset nur im Notfall aus. Bei allen Betriebssystemen: ● Ein-Aus-Taster länger als 4 Sekunden drücken. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 57: Erweiterte Gerätefunktionen
über die zugehörige Online-Hilfe. SIMATIC IPC DiagMonitor-Software Die SIMATIC IPC DiagMonitor-Software ist auf CD erhältlich (nicht im Lieferumfang enthalten). Diese Überwachungssoftware enthält: ● Die Software für die zu überwachenden Stationen. ● Eine Bibliothek zur Erstellung eigener Applikationen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 58: Temperaturüberwachung/-Anzeige
Wenn der WD nicht innerhalb der eingestellten Zeit erneut getriggert wurde, können folgende Reaktionen ausgelöst werden: Reaktion Option Watchdog-LED auf rot umschalten Keine Reset des PC auslösen einstellbar DiagBase-Alarmmeldungen ausgeben Keine Hinweis Für eine detaillierte Beschreibung der Watchdog-Funktionen wenden Sie sich an den Customer Support. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 59: Lüfterüberwachung
Bei Erreichen der ersten Warnschwelle beträgt die Resthaltbarkeit der Batterie zur Pufferung von CMOS-Daten und Pufferspeicher noch mindestens 1 Monat. 5.1.6 Laufwerküberwachung Standard: SMART-Meldungen der Festplatten werden gemeldet. RAID-Verbund: Die Zustände "Normal", "Degraded", "Rebuild" werden angezeigt. Der Zustand eines nicht aktiven Hot-Spare-Laufwerks wird nicht angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 60: Active Management Technology (Amt)
SIMATIC IPC Remote Manager Zur Nutzung der AMT-Funktionen steht für SIMATIC IPC die Software "SIMATIC IPC Remote Manager" zur Verfügung. Diese Software ist über das Siemens Online- Bestellsystem bestellbar. Genauere Informationen zum "SIMATIC IPC Remote Manager" entnehmen Sie bitte der zugehörigen Produktdokumentation.
Seite 61: Trusted Platform Modul (Tpm)
Daten nicht möglich. Sie verlieren dann den Zugriff auf das verschlüsselte Laufwerk. Eine Rücksetzung der Hardware im Falle eines Passwortverlustes wird durch die Gewährleistung nicht abgedeckt. Bitte bewahren Sie Passwörter sorgsam auf und schützen Sie diese vor einem Zugriff durch Unbefugte. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 62 Erweiterte Gerätefunktionen 5.3 Trusted Platform Modul (TPM) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 63: Gerät Erweitern Und Parametrieren
Zulässige Bestückungsvarianten für Temperaturbereich 5 bis 35°C Die maximal zulässige Verlustleistung der Erweiterungskarten beträgt 80 W. Die mit Festplatten in Wechselrahmen bestückten Geräte dürfen im Betrieb keinen Schwing- und Schockbelastungen ausgesetzt sein. Die Einschränkungen gelten nicht für den Einsatz von SSD. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 64 Zulässige Bestückvarianten für Temperaturbereich 5 bis 45°C Die maximal zulässige Verlustleistung der Erweiterungskarten beträgt 80 W. Die mit Festplatten in Wechselrahmen bestückten Geräte dürfen im Betrieb keinen Schwing- und Schockbelastungen ausgesetzt sein. Die Einschränkungen gelten nicht für den Einsatz von SSD. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 65: Gerät Öffnen
Voraussetzung ● Das Gerät ist vom Stromversorgungsnetz getrennt. ● Schraubendreher TORX T10, T20 Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden.
Seite 66 2. Drehen Sie die gekennzeichnete Schraube locker. Die Schraube bleibt unverlierbar im Gehäuse. 3. Schieben Sie den Deckel nach hinten zurück und nehmen Sie ihn nach oben ab. Gerät schließen Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 67: Speicher Erweitern
Um Betriebsstörungen zu vermeiden, müssen Sie möglicherweise ein oder zwei Speichermodule ausbauen oder ein Speichermodul mit geringerer Kapazität einsetzen, damit der physikalische Speicherausbau auf der Grundplatine und der reservierte Speicher der Erweiterungskarte sich nicht überlappen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 68 Verkanten zu vermeiden. Das Speichermodul rastet hörbar ein. Das Speichermodul ist korrekt eingesetzt, wenn über die gesamte Länge des Moduls gleichmäßig weniger als 1 mm der Goldkontakte zu sehen ist. 5. Schließen Sie das Gerät. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 69 Nehmen Sie das Speichermodul aus dem Steckplatz. 3. Schließen Sie das Gerät. Anzeige des aktuellen Speicherausbaus Die geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts bekommen Sie automatisch die Verteilung von "Base- and Extended Memory" angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 70: Erweiterungskarten
Lieferumfang des langen PCI-/PCIe-Boards enthalten ist. Hinweis zu PROFINET-Erweiterungskarten Bei Geräten mit CP 1616 onboard, muss der Eintrag "CP 1616 onboard" im BIOS deaktiviert werden, bevor eine PROFINET-Karte z. B. ein CP 1616 in das System eingebracht wird. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 71: Erweiterungskarten Ausbauen Und Einbauen
● PCIe-Gen 2, Erweiterungskarten vom PCIe Typ Gen 1 und Gen 2 werden unterstützt. ● PCIe-Gen 3, Erweiterungskarten vom PCIe Typ Gen 1, Gen 2, Gen 3 und PEG werden unterstützt. Information über die Zuordnung von PCI/PCIe-Slots finden Sie im Kapitel "Busplatine - Aufbau und Funktionsweise (Seite 151)". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 72: Laufwerke
② Einbauplatz für optisches Slimline- Laufwerk ③ 1-4 Einbauplätze für Festplatten- Wechselrahmen ④ Designblenden für Wechselrahmen Hinweis Wechselrahmen-Adapter Für den Einbau von Wechselrahmen im vorderen Laufwerkshalter stehen Adapter für einen oder drei Wechselrahmen zur Verfügung. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 73: Laufwerkslüfter Ausbauen Und Einbauen
Bauen Sie nur einen Lüfter gleichen Typs ein. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) Bauen Sie den Laufwerkslüfter wie abgebildet ein. Der Laufwerkslüfter bläst Luft in das Gehäuse.
Seite 74 Adapterstecker entfernen Bei Bedarf entfernen Sie auch den Adapterstecker z. B. wenn Sie den Laufwerkshalter ausbauen. 1. Drücken Sie dazu auf die seitlichen ① Clips am Adapterstecker und nehmen Sie den Stecker nach unten ab. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 75: Laufwerke Im Vorderen Laufwerkshalter Ausbauen Und Einbauen
Heben Sie den Laufwerkshalter ⑤ an den mit Pfeilen gekennzeichneten Stellen etwas an und schieben ihn ca. 1 cm in Richtung Stromversorgung. Heben Sie den Laufwerkshalter ⑤ vorsichtig nach oben aus dem Gerät und legen Sie ihn ab. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 76 Laufwerkshalter. Im Beispiel wird der obere Wechselrahmenhalter mit drei Wechselrahmen ausgebaut. Nehmen Sie den Wechselrahmenhalter nach hinten heraus (Pfeil). ③ Lösen Sie die Schrauben Nehmen Sie den gewünschten Wechselrahmen mit dem Laufwerk heraus. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 77 Laufwerks. Nehmen Sie das optische Laufwerk heraus. Laufwerke einbauen 1. Bauen Sie die Laufwerke in umgekehrter Reihenfolge wieder in den Laufwerkshalter ein. 2. Bauen Sie den Laufwerkshalter in umgekehrter Reihenfolge wieder in das Gerät ein. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 78: Laufwerke Im Internen Laufwerkshalter Ausbauen Und Einbauen
Schieben Sie das Laufwerk von vorne in den Halter. Befestigen Sie das Laufwerk mit vier Schrauben am Laufwerkhalter. Schließen Sie das Stromversorgungskabel und die Datenkabel an das Laufwerk an. Bauen Sie den Laufwerkhalter wieder ein. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 79: Laufwerk In Den Festen Festplattenhalter Ausbauen Und Einbauen
Datenkabel an das Laufwerk an. Laufwerk ausbauen Trennen Sie das Stromversorgungskabel und die Datenkabel vom Laufwerk. ③ ④ Lösen Sie vier Schrauben oder und nehmen Sie das Laufwerk aus dem Gehäuse. Siehe auch Gerät öffnen (Seite 65) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 80: Defekte Festplatte Im Raid-System Wechseln
Gerät ausgeschaltet ist. Der Austausch einer internen Festplatte darf nur im ausgeschalteten Zustand erfolgen. Die neue Festplatte kann auf Betriebssystemebene mittels der RAID-Software in das RAID1-System eingebunden werden. Die Synchronisierung kann je nach Systemauslastung mehrere Stunden dauern. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 81 LEDs der Betriebsanzeige einzeln oder gleichzeitig. Interne Festplatte oder Festplatte im Wechselrahmen Betriebsanzeige RAID-BIOS RAID-Software SATA-Anschluss der Laufwerk Grundplatine HDD0 Alarm Port 0 Device Port 0 SATA 0 HDD1 Alarm Port 1 Device Port 1 SATA 1 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 82 Die folgende Abbildung zeigt exemplarisch ein RAID5-System mit drei Festplatten und einer Hot-Spare-Festplatte im Wechselrahmen. ① Wechselrahmen 0 ② Wechselrahmen 1 ③ Wechselrahmen 2 ④ Wechselrahmen 3 ⑤ LED "Power", Stromversorgung liegt an ⑥ LED "HDD", Zugriff auf Festplatte SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 83 2. Bauen Sie die defekte Festplatte (interne Festplatte oder Festplatte im Wechselrahmen) aus. 3. Ersetzen Sie die defekte Festplatte durch eine Festplatte gleichen Typs und gleicher Kapazität ein. Hinweise zur Wiederherstellung des RAID-Systems finden Sie in im Abschnitt "Neue Festplatte in das RAID-System einbinden". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 84 Gerät erweitern und parametrieren 6.5 Laufwerke SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 85: Gerät Warten Und Instand Setzen
Die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation sind zu beachten. Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 86: Wartung
Zur Erhaltung der hohen Systemverfügbarkeit empfehlen wir den vorbeugenden Austausch von PC-Komponenten, die einem Verschleiß unterliegen gemäß den in der nachfolgenden Tabelle genannten Tauschintervallen. Komponente Tauschintervall Laufwerke 3 Jahre Pufferbatterie 5 Jahre Gerätelüfter 3 Jahre Filtermatte Je nach Verschmutzungsgrad SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 87: Filter Wechseln
Voraussetzung Hinweis Es dürfen nur Filter des gleichen Typs verwendet werden. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) Filtermatten sind unter folgender Bestellbezeichnung erhältlich: A5E01064980. Vorgehensweise ② 1. Öffnen Sie die Fronttür ①...
Seite 88: Raid-Systeme Verwalten
Sie auf der DVD "Documentation and Drivers". 7.3.2 Beispiel für ein RAID5-System in der Bootphase des Systems Über <CTRL-I> können Sie die RAID-Hardware konfigurieren. Die zugehörige Beschreibung finden Sie auf der DVD "Documentation and Drivers". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 89: Raid-Software
Fällen werden Bedieneingaben durch Tastatur, Maus oder Touchscreen für kurze Zeit nur verzögert bearbeitet. Die Folge können Fehlbedienungen an der Maschine oder Anlage sein. Bedienen Sie während des Synchronisierens einer Festplatte keine sicherheitskritischen Funktionen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 90: Anzeige Einer Fehlerhaften Festplatte Eines Raid-Systems In Der Raid-Software
Damit vom RAID-System gebootet wird, müssen Sie dieses im BIOS Setup-Menü "Boot" an die erste Stelle der bootfähigen Bootquellen stellen. Ansonsten wird von der neu eingebauten Festplatte gebootet und die Meldung "Operating System not found" wird angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 91: Neue Festplatte In Das Raid-System Einbinden
Hinweise zur Erzeugung der Ersatzlaufwerke finden Sie in der Controller-Dokumentation. Ablauf Die folgende Abbildung zeigt ein Beispiel für den automatischen Rebuild-Vorgang. Während des Rebuild-Vorgangs wird weiterhin eine defekte Festplatte angezeigt. Die Anzeige erlischt, wenn der Rebuild-Vorgang abgeschlossen ist. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 92: Vorgehensweise Festplatte Manuell Einbinden
Sie können die funktionsfähige Festplatte bei laufendem System einbauen. Die neue Festplatte ist dann einem SATA-Port zugeordnet und wird in das RAID-System eingebunden. Während des Rebuild-Vorgangs wird weiterhin eine defekte Festplatte angezeigt. Die Anzeige erlischt, wenn der Rebuild-Vorgang abgeschlossen ist. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 93: Hot-Spare-Festplatte In Das Raid-System Einbinden
3. Markieren Sie mit der rechten Maustaste die neue Festplatte und wählen SIe aus dem Kontextmenü den Menüpunkt "Mark Disk as Spare". 4. Bestätigen Sie die Warnmeldung im Fenster "Mark Disk as Spare" mit "Yes". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 94: Hardware Einbauen Und Ausbauen
● Das Gerät ist vom Netz getrennt. Vorgehensweise ② Öffnen Sie die Fronttür ① soweit, bis die Arretierung die Lüfterabdeckung freigibt. Lösen Sie die gekennzeichnte Rändelschraube des Lüfterhalters. Heben Sie den Lüfterhalter aus dem Gehäuse und legen Sie ihn vorsichtig ab. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 95 Bauen Sie nur einen Lüfter gleichen Typs ein. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) Achten Sie beim Einbau darauf, dass der Pfeil auf dem Gerätelüfter vom Lüfterhalter weg zeigt.
Seite 96: Pufferbatterie Tauschen
Bei der BIOS-Einstellung "Profile: User" bleiben die Konfigurationsdaten des Geräts erhalten, lediglich Datum und Uhrzeit müssen neu eingestellt werden. ● Die für das Gerät gültigen BIOS-Setup-Parameter sind notiert z. B. in die Tabelle im Kapitel "Auto-Hotspot" eingetragen. ● Das Gerät ist geöffnet. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 97 3. Drücken Sie die Batterie mit leichtem Druck in den Sockel. 4. Schließen Sie das Gerät. BIOS-Setup neu einstellen Je nach BIOS-Setup-Einstellung sind nach einem Batteriewechsel die Konfigurationsdaten des Geräts gelöscht und Sie müssen diese im BIOS-Setup neu einstellen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 98: Ac-Stromversorgung Ausbauen
5. Ziehen Sie das defekte Modul am Griff heraus. 6. Bauen Sie das neue Modul ein und befestigen Sie es mit der Schraube. 7. Schließen Sie das Stromversorgungskabel wieder an und fahren Sie das Gerät wieder hoch. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 99: Redundante Stromversorgung Komplett Tauschen
6. Schieben Sie die Stromversorgung in Richtung vorderem Laufwerkshalter, bis der Schraubenkopf frei im Schlüsselloch sitzt. 7. Heben Sie die Stromversorgung aus dem Gehäuse. 8. Zum Einbauen der neuen Stromversorgung gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 100: Busplatine Ausbauen
Busplatine ab. 4. Ziehen Sie die Busplatine von der Grundplatine ab. 7.4.7 Bedienpanel ausbauen Voraussetzung ● Das Gerät ist geöffnet. Vorgehensweise ① 1. Lösen Sie die Befestigungsschrauben ② 2. Lösen Sie die Kabel an der Anzeigebaugruppe. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 101: Grundplatine Ausbauen
Schnittstelle COM mit zwei zu lösenden Sechskantbolzen dargestellt. Als Ersatzteil wird die Grundplatine ohne Prozessor, Prozessorkühlkörper, Speichermodule und Busplatine geliefert. Prinzip Zum Einbauen der neuen Grundplatine geben Sie in umgekehrter Reihenfolge vor. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 102: Prozessor Wechseln
Wenn der Prozessortyp geändert wird, dann muss anschließend ein BIOS-Update durchgeführt werden, damit der passende Microcode geladen wird. Informationen zu Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: – Ansprechpartner (http://www.siemens.de/automation/partner) – After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) Vorgehensweise 1. Bauen Sie die Busplatine aus. ①...
Seite 103: Software Installieren
● Von der Restore-DVD Die Restore-DVD ist im Lieferumfang enthalten, wenn Sie ein Gerät mit Betriebssystem bestellt haben. Die DVD enthält eine Image-Datei mit folgender Software: – Betriebssystem mit installierten Hardware-Treibern – Überwachungssoftware, z. B. DiagBase. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 104: Update Des Betriebssystems
8. Starten Sie in dem Ordner das Setup-Programm. Hinweis Bei einer erneuten Installation von Windows Server 2008 R2 oder Windows 7 muss der Treiber für den Chipsatz zuerst installiert werden. Danach können die Treiber aller anderen Geräte zu installiert werden. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 105: Windows 7 Bzw. Windows Server 2008 R2 Installieren
5. Betätigen Sie die Schaltfläche "Boot Manager". 6. Wählen Sie mit den Cursor-Tasten das optische Laufwerk aus. Dieses ist mit einem "P" vor der SATA-Port-Nummer gekennzeichnet. Beispiel: P5: DV-W28S-A 7. Bestätigen Sie die Auswahl mit der Eingabe-Taste. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 106 Installation benötigt werden. Beachten Sie hierzu die Informationen im Abschnitt "Hinweise für Systeme mit RAID- oder AHCI-Controller". Drive options Anzeigen von weiteren Funktionen, mit denen Sie die Datenträger einrichten (advanced) können, siehe Abbildung "Windows Installationsfenster "Drive options (advanced)"". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 107 Treiber des Datenträger-Controllers einbinden. Binden Sie diesen Treiber vor der Partitionierung des Datenträgers und der Installation des Betriebssystems ein. Weitere Hinweise zum Einbinden der Datenträger-Controller finden Sie im Abschnitt "Hinweise für Systeme mit RAID- oder AHCI-Controller". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 108 1. Schließen Sie den USB-Stick mit dem Controller-Treiber an das Gerät an. 2. Starten Sie das Installationsprogramm "Install Windows", wie oben beschrieben. 3. Wählen Sie im Windows-Installationsfenster "Load Drivers" aus. 4. Wählen Sie den entsprechenden Treiber auf dem USB-Stick aus. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 109: Sprachauswahl Über Das Multilanguage User Interface (Mui) Einrichten
1. Wählen Sie: "Start > Control Panel > Clock, Language, and Region > Regional and Language Options" 2. Im Register "Administrative" können Sie die gewünschten Änderungen vornehmen. Durch Klicken auf die entsprechende Schaltfläche, werden die Einstellungen kopiert. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 110: Lieferzustand Wiederherstellen
Autorisierungen bzw. License Keys auf Laufwerk C: gehen dabei verloren! Das Laufwerk C: wird vollständig gelöscht, neu formatiert und mit der Originalliefersoftware beschrieben. Bei der Option "Festplatte komplett wiederherstellen" gehen ALLE Daten, Benutzereinstellungen sowie vorhandene Autorisierungen bzw License Keys auf dem gesamten Laufwerk verloren. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 111: Installation Der Raid-Controller Software
CP 1616 onboard NDIS-Gerätetreiber Beachten Sie die Hinweise der Beschreibung Gerätetreiber_CP16xx.pdf auf der mitgelieferten DVD "Documentation and Drivers". PROFINET IO Beachten Sie die Hinweise der aufgelisteten SIMATIC-Geräte und SIMATIC NET- Dokumentation im Kapitel "Gerät anschließen". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 112 Gerät warten und instand setzen 7.5 Software installieren SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 113: Technische Angaben
(2) this device must accept any interference received, including interference that may cause undesired operation. CANADA Canadian Notice This Class B digital apparatus complies with Canadian ICES-003. Avis Canadien Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 114: Richtlinien Und Erklärungen
Die Geräte halten die Normen EN 61000-3-2:2006 +A1:2009 +A2:2009 (Oberschwingungsströme) und EN 61000-3-3:2008 (Spannungsschwankungen und Flicker) ein. Niederspannungsrichtlinie Das Gerät erfüllt die Anforderungen der EG-Richtlinie 2006/95/EG "Niederspannungsrichtlinie". Die Einhaltung dieser Norm wurde nach EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011 geprüft. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 115: Egb-Richtlinie
Von besonderer Bedeutung ist das Material, mit dem die betreffende Person in Kontakt kommt. Die Abbildung zeigt die Maximalwerte der elektrostatischen Spannungen, mit denen eine Person aufgeladen wird, in Abhängigkeit von der Luftfeuchtigkeit und vom Material. Diese Werte entsprechen den Angaben der IEC 61000-4-2. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 116 Leiterbahnen berühren. Auf diese Weise erreicht und schädigt die Energie der Entladungen empfindliche Bauteile nicht. – Entladen Sie Ihren Körper elektrostatisch, bevor Sie an einer Baugruppe messen. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 117: Maßbilder
Technische Angaben 8.3 Maßbilder Maßbilder 8.3.1 Maßbild des Geräts SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 118: Maßbild Der Teleskopschienen
Technische Angaben 8.3 Maßbilder 8.3.2 Maßbild der Teleskopschienen 8.3.3 Maßbild der Erweiterungskarten SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 119 111,94 mm 116,4 mm Unterkante der Erweiterungskarte bis Unterkante des Niederhalters DIM C 113,44 mm 117,9 mm Unterkante der Erweiterungskarte bis zum Niederhalterträger DIM D 123,54 mm 128,0 mm Unterkante der Erweiterungskarte bis Unterseite der Geräteabdeckung SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 120: Technische Daten
Filterklasse G2 EN 779, Partikel > 0,5 mm werden zu 99 % zurückgehalten Sicherheit Schutzklasse Schutzklasse I gemäß IEC 61140 Sicherheitsbestimmungen IEC 60950-1 • EN 60950-1 • UL 60950-1 • CSA C22.2 No 60950-1-07 • SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 121 Gradient: max. 20°C/h keine Betauung • Luftdruck - in Betrieb 1080 bis 795 hPa (entspricht einer Höhe von -1000 bis 2000 m) - Lagerung / Transport 1080 bis 660 hPa (entspricht einer Höhe von -1000 bis 3500 m) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 122 Summe (alle Spannungen) dürfen 25 W nicht Steckplatz überschritten werden Maximale Bandbreite der PCI-Steckplätze 133 MB/s Bandbreite Maximale Bandbreite der Gen 2, 5 GT/s (500 MB/s) Bandbreite pro Lane PCIe-Steckplätze Gen 3, 8 GT/s (985MB/s) Bandbreite pro Lane SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 123 Zum Anschluss eines digitalen Monitors 2 × DisplayPort Zum Anschluss eines digitalen Monitors 2 × DisplayPort / DVI-D/VGA mit Dual Zum Anschluss von zwei digitalen oder analogen Head Grafikkarte (optional) Monitoren DisplayPort, DVI-D bzw. VGA über DMS59- Kabeladapter SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 124 Siehe Kapitel "Betriebsanzeigen" Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Schnittstellen sind optional lieferbar. AMT und teaming sind an der Ethernetschnittstelle nicht gleichzeitig möglich. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 125: Umgebungs- Und Umweltbedingungen
● Das Gerät erfüllt die Anforderungen an ein Brandschutzgehäuse nach EN 60950-1. Sie können es daher ohne zusätzliche Brandschutzumhüllung einbauen. ● Durch angeschlossene oder eingebaute Peripherie darf keine Gegenspannung größer als 0,5 V in das Gerät eingebracht werden. Siehe auch Allgemeine Technische Daten (Seite 120) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 126: Strom- Und Leistungsbedarf
(AC-SV, U=230V) Basisgerät 0,6 A 130 W Festplattenlaufwerk 1 x 3,5" 0,06 A 13,6 W Festplattenlaufwerke 2 x 3,5" 0,12 A 27,2 W Festplattenlaufwerke 3 x 3,5" 0,18 A 40,9 W DVD-Brenner-Laufwerk 0,05 A 12,7 W SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 127: Stromversorgung Ac
PFC eine sinusförmige Ausgangsspannung im Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 128: Stromversorgung Ac, Redundant
AC 110 V: 25 A, 5 ms AC 230 V: 30 A, 5 ms 8.4.6 Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 23 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 129: Hardwarebeschreibung
Aufbau und Funktion der Grundplatine Die Grundplatine enthält als wesentliche Komponenten Prozessor und Chipsatz, drei Steckplätze für Speichermodule, interne und externe Schnittstellen, Flash-BIOS sowie die Pufferbatterie. ① ③ Steckplätze für Speichermodule Steckplatz für Busplatine ② ④ Prozessor Pufferbatterie SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 130: Technische Merkmale Der Grundplatine
Chipset Single-Chipset 8er-Chipsatz DH82C226 Mobile Intel • ® Express (Platform Controller Hub) BIOS Update via Software Insyde modifiziert von Siemens • Intel Core™ i ® VT und Multimedia-Support • Turboboost und AMT, abhängig von CPU • On Board Cache mit 3M/4M-CPU abhängig •...
Seite 131 Unterstützt Jumboframes bis 9014 Byte • Potenzialtrennung innerhalb des Sicherheitskleinspannungs-Stromkreises (SELV) Optionale Produktausprägung Abhängig vom CPU-Typ Abhängig von der gewählten Geräteausstattung Ein Floppydisk-Laufwerk kann per Konfigurator nicht bestellt werden AMT und Teaming sind an der Ethernetschnittstelle nicht gleichzeitig möglich SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 132: Lage Der Schnittstellen Auf Der Grundplatine
CPU XDP COM 1, COM 2 SATA 0 Gerätelüfter USB 2.0/LAN 1 SCSI-LED USB 3.0 Speichermodule USB 3.0/LAN 2 SATA 4 USB 3.0/USB 2.0 COM 1, COM 2 PROFINET SATA 2 BIOS PROFIBUS/MPI SATA 3 Stromversorgungslüfter SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 133: Externe Schnittstellen
Ethernet 1 und 2 extern X4, X2 RJ45 DVI-D extern 24-polige DVI-D-Buchse extern 20-poliger DisplayPort-Anschluss extern 20-poliger DisplayPort-Anschluss Mikrofon extern X90 (unten) 6-polige 3,5 mm Klinkenbuchse Line out extern X90 (oben) 6-polige 3,5 mm Klinkenbuchse SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 134 Ausgang (open Kollektor) Daten – Bit 0 Datenleitung 0 Ausgang (TTL-Pegel) / ERROR Gerätefehler Eingang (4,7 kΩ pull up) Daten – Bit 1 Datenleitung 1 Ausgang (TTL-Pegel) / INIT Rücksetzten / Initialisieren Ausgang (open Kollektor) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 135: Parallele Schnittstelle Lpt1
/ AUTO FEED automatisch neue Zeile Ausgang (open Kollektor) / ERROR Gerätefehler Eingang (4,7 kΩ pull up) / INIT Rücksetzten / Initialisieren Ausgang (open Kollektor) / SELECT IN Druckerauswahl Ausgang (open Kollektor) 18…25 Masse – SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 136 + 5 V (abgesichert) Ausgang – Data Datenleitung Eingang / Ausgang + Data Datenleitung Eingang / Ausgang Masse – Die Stecker sind vom Typ A. Die Schnittstellen sind als high current USB 2.0 (500 mA) ausgelegt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 137 90 mA betragen. – nicht belegt – LTG_A Signalleitung A der MPI-Baugruppe Ein-/Ausgang RTS_PG RTS-Ausgangssignal der MPI-Baugruppe. Das Ausgang Signal ist ’1’ wenn das PG sendet. Schirm auf Steckergehäuse Optionale Produktausprägung SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 138: Ethernet Lan-Anschluss
Bi-direktionale Daten D- Eingang / Ausgang Schirm – LED 1 Aus: 10 Mbit/s – Leuchtet grün: 100 Mbit/s Leuchtet orange: 1000 Mbit/s LED 2 Leuchtet: Verbindung besteht – (z. B. zu einem Hub) Blinkt: Aktivität SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 139 – Masse – Masse – + 5 V + 5 V (abgesichert) Ausgang Masse – – nicht belegt – DDC_DAT DDC Datenleitung Ein-/Ausgang EXT_H Horizontal-Synchron Signal Ausgang EXT_V Vertikal-Synchron Signal Ausgang DDC_CLK DDC Taktleitung Ein-/Ausgang SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 140 +5 V Ausgang Masse – MONDET Hotplug-Detect Eingang TX0N TDMS-Daten 0- Ausgang TX0P TDMS Daten 0+ Ausgang Masse – nicht belegt – nicht belegt – Masse – TXCP TDMS-Takt + Ausgang TXCN TDMS-Takt - Ausgang SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 141 Schalterkontakt für Geräteerkennung Eingang links Linker Kanal Eingang Logikmasse Ausgang Line-Out-Schnittstelle, Kopfhörer, X60 oben Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang Logikmasse Ausgang links Linker Kanal Ausgang Analogmasse Ausgang sense Schalterkontakt für Geräteerkennung Eingang rechts Rechter Kanal Ausgang SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 142 Ausgang ML_Lane3+ DP-Daten 3+ Ausgang Masse ML_Lane3- DP-Daten 3- Ausgang CONFIG1 CAD Cable Adaptor Detect Eingang CONFIG2 Masse (PullDown) AUX_CH+ Hilfskanal+ Bidirektional Masse AUX_CH- Hilfskanal- Bidirektional Hot Plug Detect Eingang Masse DP_PWR +3.3V (abgesichert) Ausgang SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 143: Interne Schnittstellen
Anschluss für COM2 auf Slotblech (siehe externe Schnittstellen) Intern Anschluss für LPT auf Slotblech (siehe externe Schnittstellen) Belegung des SCSI-Aktivitätssteckers, X595 Typ JST B2B-PH-SM3-TB Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang SCSI HD_N 0 V-Pegel bedeutet SCSI- Eingang Schnittstelle ist aktiv SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 144: Belegung Des Internen Usb3/Usb2-Schnittstellensteckers, X502
+ 5 V (abgesichert) Ausgang SSRX- Datenleitung USB3 Eingang SSRX+ Datenleitung USB3 Eingang Masse SSTX- Datenleitung USB3 Ausgang SSTX+ Datenleitung USB3 Ausgang Masse – -Data Datenleitung USB2 Eingang / Ausgang +Data Datenleitung USB2 Eingang / Ausgang SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 145: Belegung Der Stromversorgung Lüfterüberwachungsschnittstelle, X514
Eingang Tachosignal Überwachungssignal Eingang PS_Status Status der Redundaten PS Eingang Reserved Reserviert für Lüfterfehler der Eingang Redundanten PS Quittung_Status Quittieren des akustischen Ausgang Alarmsignal der redundanten SV (Signal ist offen beim Einschalten der Baugruppe) Masse SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 146 Signal Pin-Nr. Pin-Nr Signal P12V P12V P12V P12V P12V P12V SMB_CLK2 n.c. SMB_DATA2 n.c. n.c. P3V3 n.c. n.c. P3V3 AUX_3V P3V3 WAKE2 PCIE_RESET_L n.c. PCIE0_ECLK PCIEX16_TX_P(15) PCIE0_ECLK_N PCIEX16_TX_N(15) PCIEX16_RX_P(15) SDVO_CTRLCLK PCIEX16_RX_N(15) PCIEX16_TX_P(14) n.c. PCIEX16_TX_N(14) PCIEX16_RX_P(14) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 147 SDVO_CTRLDATA n.c. PCIEX16_TX_P(11) n.c. PCIEX16_TX_N(11) PCIEX16_RX_P(11) PCIEX16_RX_N(11) PCIEX16_TX_P(10) PCIEX16_TX_N(10) PCIEX16_RX_P(10) PCIEX16_RX_N(10) PCIEX16_TX_P(9) PCIEX16_TX_N(9) PCIEX16_RX_P(9) PCIEX16_RX_N(9) PCIEX16_TX_P(8) PCIEX16_TX_N(8) PCIEX16_RX_P(8) MCH_CFG_20 PCIEX16_RX_N(8) PCIEX16_TX_P(7) n.c. PCIEX16_TX_N(7) PCIEX16_RX_P(7) PCIEX16_RX_N(7) PCIEX16_TX_P(6) PCIEX16_TX_N(6) PCIEX16_RX_P(6) PCIEX16_RX_N(6) PCIEX16_TX_P(5) PCIEX16_TX_N(5) PCIEX16_RX_P(5) PCIEX16_RX_N(5) PCIEX16_TX_P(4) PCIEX16_TX_N(4) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 148 Belegung der PCI-PCIe-Schnittstelle (PCIe X16-Buchse), X10 Signal Pin-Nr. Pin-Nr Signal N12V AUX_5V P12V P12V P12V P12V PCI_INT_N(7) PCI_INT_N(6) PCI_INT_N(5) PCI_INT_N(8) PCI_REQ_N(4) PCI_REQ_N(3) PCI_GNT_N(4) PCI_GNT_N(3) PCI0_PCLK AUX_3V PLT_RST_N_BUFF PCI1_PCLK PCI_GNT_N(1) PCI_REQ_N(1) PCI_GNT_N(2) PCI_REQ_N(2) PCI_AD(31) PCI_AD(30) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 149 STOP PLOCK P3V3 PERR SMB_CLK1 P3V3 SMB_DAT1 SERR P3V3 PCI_CBE_N(1) PCI_AD(15) PCI_AD(14) P3V3 PCI_AD(13) PCI_AD(12) PCI_AD(11) PCI_AD(10) PCI_AD(9) PCI_AD(8) PCI_CBE_N(0) PCI_AD(7) P3V3 P3V3 PCI_AD(6) PCI_AD(5) PCI_AD(4) PCI_AD(3) PCI_AD(2) PCI_AD(1) PCI_AD(0) PCIE_1X4X AUX_5V WAKE1 PLT_RST_N_PCIE4X PS_ON SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 150 IRQs von dem PCIe-Switch nicht benutzt, sondern es wird nur angezeigt, dass diese IRQs benutzt werden würden, wenn Baugruppen gesteckt wären. Der PCIe-Switch wird im Windows Geräte Management als "PCI standard PCI-to-PCI bridge" angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 151: Busplatine
3 × PCI Direktsteckerbuchsen Slot 4, 5, 6 PCI-Bus primary ③ 1 × PCIe x16 Direktsteckerbuchse Slot 7 Belegung: PCIe x16 Gen3 Aktive Lanes: 16 ④ 4 × PCI Direktsteckerbuchsen Slot 8, 9, 10, 11 PCI-Bus secondary SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 152 Slot 9, 10, 11 PCI-Bus primary Es können Erweiterungskarten entsprechend PCI-Spezifikation (Rev. 2.3) bzw. PCIe-Spezifikation 2 eingebaut werden. Alle PCI-Steckplätze sind masterfähig. Die Stromversorgung der Erweiterungskarten erfolgt über die Verbindung der Busplatine direkt von der Stromversorgung. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 153: Belegung Der Stecker Auf Der Busplatine
Reserved AD[31] AD[30] AD[29] +3.3V Ground AD[28] AD[27] AD[26] AD[25] Ground +3.3V AD[24] C/BE[3]# IDSEL AD[23] +3.3V Ground AD[22] AD[21] AD[20] AD[19] Ground +3.3V AD[18] AD[17] AD[16] C/BE[2]# +3.3V Ground FRAME# IRDY# Ground +3.3V TRDY# SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 154 AD[15] AD[14] +3.3V Ground AD[13] AD[12] AD[11] AD[10] Ground Ground AD[09] CONNECTOR KEY CONNECTOR KEY AD[08] C/BE[0]# AD[07] +3.3V +3.3V AD[06] AD[05] AD[04] AD[03] Ground Ground AD[02] AD[01] AD[00] +5V (I/O) +5V (I/O) ACK64# REQ64# SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 155 WAKE2 PCIE_RESET_L n.c. PCIE0_ECLK PCIEX16_TX_P(15) PCIE0_ECLK_N PCIEX16_TX_N(15) PCIEX16_RX_P(15) SDVO_CTRLCLK PCIEX16_RX_N(15) PCIEX16_TX_P(14) n.c. PCIEX16_TX_N(14) PCIEX16_RX_P(14) PCIEX16_RX_N(14) PCIEX16_TX_P(13) PCIEX16_TX_N(13) PCIEX16_RX_P(13) PCIEX16_RX_N(13) PCIEX16_TX_P(12) PCIEX16_TX_N(12) PCIEX16_RX_P(12) n.c. PCIEX16_RX_N(12) SDVO_CTRLDATA n.c. PCIEX16_TX_P(11) n.c. PCIEX16_TX_N(11) PCIEX16_RX_P(11) PCIEX16_RX_N(11) PCIEX16_TX_P(10) PCIEX16_TX_N(10) PCIEX16_RX_P(10) PCIEX16_RX_N(10) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 156 PCIEX16_TX_P(7) n.c. PCIEX16_TX_N(7) PCIEX16_RX_P(7) PCIEX16_RX_N(7) PCIEX16_TX_P(6) PCIEX16_TX_N(6) PCIEX16_RX_P(6) PCIEX16_RX_N(6) PCIEX16_TX_P(5) PCIEX16_TX_N(5) PCIEX16_RX_P(5) PCIEX16_RX_N(5) PCIEX16_TX_P(4) PCIEX16_TX_N(4) PCIEX16_RX_P(4) PCIEX16_RX_N(4) PCIEX16_TX_P(3) PCIEX16_TX_N(3) PCIEX16_RX_P(3) PCIEX16_RX_N(3) PCIEX16_TX_P(2) PCIEX16_TX_N(2) PCIEX16_RX_P(2) PCIEX16_RX_N(2) PCIEX16_TX_P(1) PCIEX16_TX_N(1) PCIEX16_RX_P(1) PCIEX16_RX_N(1) PCIEX16_TX_P(0) PCIEX16_TX_N(0) PCIEX16_RX_P(0) n.c. PCIEX16_RX_N(0) n.c. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 157 SMBCLK PTCK SMBDAT PTDI PTDO P3V3 PTMS PTRST_N P3V3 Aux_3V3 P3V3 PCIE_Wake_N PCI RST_N Reserved PCIE_TX_P(1) PCIE_TX_N(1) PCIE_RX_P(1) PRSNT2_N PCIE_RX_N(1) PCIE_TX_P(2) Reserved PCIE_TX_N(2) PCIE_RXP(2) PCIE_RX_N(2) PCIE_TX_P(3) PCIE_TX_N(3) PCIE_RX_P(3) PCIE_RX_N(3) PCIE_TX_P(4) PCIE_TX_N(4) PCIE_RX_P(4) PCIE_RX_N(4) PRSNT2_N Reserved SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 158: Interruptzuordnung Der Slotstecker Auf Der Busplatine
Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Host PCI-IRQ A bis H wird im PIC-Modus vom BIOS automatisch IRQ 0 -15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 159: Exklusiver Pci Hardware-Interrupt
Wenn durch die Zuweisung ein Konflikt entsteht, wird dieser gemeldet. Die Meldung muss quittiert werden: Resources Conflict. Please re-select [ok] Die Schnittstelle, die den Konflikt verursacht, wird automatisch "disabled". Weitere Informationen finden Sie im Kapitel "Belegung der Interrupts". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 160: Systemressourcen
DMA-Kanäle) werden vom Windows Betriebssystem je nach Hardwareausstattung, Treiber und angeschlossenen externen Geräten dynamisch vergeben. Die aktuelle Vergabe der Systemressourcen oder evtl. vorhandene Konflikte können bei den folgenden Betriebssystemen eingesehen werden: Windows 7 Start > In der Suchfunktion "msinfo32" eingeben SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 161: Belegung Der Systemressourcen Durch Bios/Dos
01F8 01FF unbenutzt 0200 0207 reserviert für Game Port 0208 02E7 unbenutzt 02E8 02EF reserviert 02F8 02FF COM2 Im Setup abschaltbar, dann frei 0300 031F unbenutzt 0320 032F unbenutzt 0330 033F unbenutzt 0340 035F unbenutzt SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 162 Intern belegt 1800 187F intern belegt 8800 8BFF 1023 SATA-RAID Controller 8C00 FEFF 29288 Unbenutzt bei SATA-RAID 8870 8897 PATA-RAID Controller 8898 FEFF 30311 Unbenutzt bei PATA-RAID 1880 886F 28655 unbenutzt FF00 FF0F EIDE-Bus Masterregister SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 163 Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Host PCI-IRQ A bis H wird im PIC-Modus vom BIOS automatisch IRQ 0 -15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 164 Systemspeicher bei ≥ 4GB Speicherausbau Abhängig vom Speicherausbau und 32Bit OS E000 0000 FFEF FFFF 511 MB PCIe Configuration Space FFF0 0000 FFFF FFFF 1 MB Firmware HUB 32 GB Hauptspeicherausbau Alternative Speicherbelegung abhängig von den BIOS-Setup-Einstellungen SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 165: Anzeige- Und Bedienpanel
Das Gerät wird zurückgesetzt, wenn die Pins 1 und 2 (z.B. per Taster) kurzgeschlossen werden. Es verbleibt in diesem Zustand bis der Kurzschluss aufgehoben wird. Hinweis Für detaillierte Informationen zu den Schnittstellenbelegungen wenden Sie sich bitte an den Customer Support oder das Reparaturcenter. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 166: Kommunikationsprozessor Cp 1616 Onboard
Typische Kommunikationspartner CP 1616 onboard als IO-Controller Die folgende Darstellung zeigt eine typische Anwendung: CP 1616 onboard als PROFINET IO-Controller auf der IO-Controller-Ebene. Im PC läuft das IO-Base-Controller-Anwenderprogramm, das auf die Funktionen der IO-Base-Anwenderprogrammierschnittstelle zugreift. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 167 In den IO-Device-PCs läuft ein IO-Base-Device-Anwenderprogramm, das auf die Funktionen der IO-Base-Anwenderprogrammierschnittstelle zugreift. Der Datenverkehr wird über den Kommunikationsprozessor CP 1616 onboard zu einem PC als PROFINET IO-Controller oder einem Automatisierungssystem S7-400 mit CP 443-1 über Industrial Ethernet abgewickelt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 168: Firmware-Lader
Firmware hinsichtlich Kompatibilität zum Gerät vornehmen. Beachten Sie hierzu die Informationen, die Sie mit der Lieferung der Ladedatei, zum Beispiel in der Liesmich-Datei, erhalten. Diese Informationen werden auch nach dem Einlesen der FWL-Datei in den Firmware-Lader angezeigt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 169: Firmware Laden
Vergewissern Sie sich, dass die von Ihnen verwendete Ladedatei als Update für den auf Ihrer Baugruppe befindlichen Ausgabestand der Firmware vorgesehen ist. Setzen Sie sich im Zweifelsfall mit Ihrem Siemens Fachberater in Verbindung. Hinweis Beachten Sie, dass der Abbruch des Ladevorganges zu einem inkonsistenten Zustand der Baugruppe führen kann.
Seite 170: Weiterführende Arbeiten In Step 7/Ncm Pc
Ihr PC ist nun bereit, die SIMATIC NET Kommunikations-Software muss aber noch projektiert werden. Das weitere Vorgehen ist im Handbuch "PC-Stationen in Betrieb nehmen" beschrieben (im Windows-PC, der auch STEP 7/NCM PC enthält: Start > Simatic > Dokumentation > Deutsch > PC-Stationen in Betrieb nehmen). SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 171: Bios-Beschreibung
Hinweis BIOS-Setup-Parameter Dieses Dokument beschreibt sämtliche BIOS-Setup-Parameter für alle Geräte und Gerätekonfigurationen. Abhängig von Ihrer Bestellung sind einzelne Untermenüs oder Parameter nicht vorhanden. Die Oberfläche Ihres BIOS-Setup kann von den Abbildungen in diesem Dokument abweichen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 172: Bios-Setup Starten
Im Secure Boot-Modus werden nur Softwaremodule geladen, die dem BIOS bzw. Betriebssystem als sicher bekannt sind. BIOS-Setup über Setup Configuration Utility starten BIOS Update BIOS von USB-Speicherstick updaten MEBx Intel Management Engine BIOS Extension starten Verfügbar ab Windows 8 oder höher SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 173: Bios-Setup-Menüs
● Im mittleren rechten Bereich werden kurze Hilfetexte zum momentan gewählten Setup-Parameter angezeigt. ⑤ ● Die Tastenbelegung unten zeigt die im BIOS-Setup verfügbaren Funktions- und Steuertasten. Mit den Cursortasten "←" links und "→" rechts wechseln Sie zwischen den Menüs. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 174: Exit-Menü
Das Profil mit den benutzerspezifischen Setup-Parametern wird geladen. Voraussetzung: Die Parameter sind zuvor mit "Save Custom Defaults" gespeichert worden. Save Custom Defaults Die aktuell eingestellten Setup-Parameter werden als benutzerspezifisches Profil gespeichert (siehe auch "Load Custom Defaults"). Discard Changes Alle Änderungen werden verworfen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 175: Bios-Update
5. Folgen Sie den Anweisungen auf dem Bildschirm. Reboots Nach einem BIOS-Update können mehrere Reboots erfolgen. Diese Reboots sind von der Management Engine (ME) initiiert. Die Reboots werden von der ME benötigt um sich auf die Änderungen des BIOS-Updates einzustellen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 176: Bios-Setup-Einstellungen
DMA Channel DMA 1 Onboard PROFINET Enabled PCI – MPI / DP Enabled Audio Auto Onboard Ethernet 1 (LAN 1, X1 P1) Enabled Onboard Ethernet 2 (LAN 2, X2 P1) Enabled Abhängig von bestellter Gerätekonfiguration sichtbar SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 177 USB Port 6 (USB2 P6 front ) Enabled USB Port 8 (USB2 P8, internal) Enabled USB Port 9 (USB2 P9, internal) Enabled USB Port 10 (USB2 P10, internal) Enabled USB Port 11 (USB2 P11, internal) Enabled SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 178 PCIe Speed Auto Security Systemparameter Standardeinstellungen Eigene Einstellungen TPM Status TPM Operation No Operation TPM Force Clear Disabled Set Supervisor Password Set User Password Power-on Password Disabled User Access Level Full Abhängig von bestellter Gerätekonfiguration sichtbar SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 179 Standardeinstellungen Eigene Einstellungen Boot Type Quick Boot Enabled Quiet Boot Enabled Network Stack Disabled PXE Boot capability Disabled Add Boot Options Auto USB Boot Enabled EFI Device First Enabled Boot Delay Time Automatic Failover Enabled SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 180: Alarm-, Fehler- Und Systemmeldungen
Funktionseinheiten. In dieser Phase des Hochlaufs ist die Grafik bereits initialisiert und eventuelle Fehlermeldungen werden am Bildschirm ausgegeben. Nachfolgend sind die Fehlermeldungen beschrieben, die das System-BIOS ausgibt. Fehlermeldungen, die vom Betriebssystem oder von Programmen ausgegeben werden, finden Sie in den Handbüchern zu diesen Programmen. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 181: Fehlermeldungen Am Bildschirm
Wenden Sie sich an Ihren technischen Kundendienst. Bildschirm bleibt Dunkel - Im ODD-Laufwerk ist ein Datenträger eingelegt. In diesem Fall kann Cursor blinkt links oben es mehrere Minuten dauern, bis der BIOS Hochlauf fortgesetzt wird. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 182: Bios-Post-Codes
SEC_FORCE_MAX_RATIO Tune CPU frequency CPU Frequenz Servicefall ratio to maximum level einstellen SEC_GO_TO_SECSTARTUP Setup BIOS ROM cache BIOS ROM Cache Servicefall einrichten SEC_GO_TO_PEICORE Enter Boot Firmware Aufruf des Boot Servicefall Volume Firmware Speicherbereichs SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 183 DXE_LegacyRegion DXE_SB_INIT South Bridge Middle Initialisierung der Servicefall Initial South Bridge DXE_IDENTIFY_FLASH_DEVICE Identify Flash device FLASH-Typ Servicefall identifizieren DXE_FTW_INIT Fault Tolerant Write Prüfung der Servicefall verification Schreibfehelrtoleranz DXE_VARIABLE_INIT Variable Service Initial Initialisierung des Servicefall Variablendienst SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 184 PostBDS_START_IMAG UEFI Image POST_BDS_ENTER_INT19 Legacy 16 boot entry Legacy 16 Boot Servicefall starten P0ST_BDS_JUMP_BOOT_SECTOR Try to Boot with INT 19 Booten mit INT 19 Servicefall ASL_WAKEUP_S5 System wakeup from S5 Reboot von Servicefall Betriebszzustand S5 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 185 SIO controller initial Initialisierung des Servicefall Super IO BDS_START_ISA_BUS ISA BUS driver initial Initialisierung des ISA Servicefall Bus Treibers BDS_START_ISA_FDD Floppy device initial Initialisierung der Servicefall Floppy Anschaltung BDS_START_ISA_SEIRAL Serial device initial Initialisierung der Servicefall Serial Anschaltung SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 186 Controller Interfaces PEI_WATCHDOG_INIT Watchdog timer initial Initialisierung des Servicefall Watchdog Timers PEI_MEMORY_INIT Memory Initial for Normal Speicherinitialisierung Speichermodule boot während der PEI- auswechseln Phase PEI_MEMORY_INIT_FOR_CRISIS Memory Initial for Crisis Speicherinitialisierung Speichermodule Recovery für BIOS-Recovery auswechseln SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 187 Es werden nur folgende BIOS-Postmeldungen als Beepcode ausgegeben: ● kein RAM: 1 kurzer Beep lange Pause, wenn möglich zyklisch ● falsche RAM-Paarung ECC/nonEcc: 2 kurze Beeps lange Pause, wenn möglich zyklisch ● kein Grafikkontroller verfügbar: 3 lange Beeps, einmalig, kann abgeschaltet werden SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 188: Active Management Technology (Amt)
Sie AMT im BIOS-Setup. Danach muss die Intel® Management Engine (Intel® ME) für AMT aktiviert und eingestellt werden. In der Management Engine nehmen Sie weitere Einstellungen vor: ● Konfigurieren des Netzwerks für den Zugriff über AMT ● Anlegen eines Passworts SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 189: Übersicht Amt
Der Unterstrich _ und das Leerzeichen sind gültige Passwort-Zeichen, erhöhen jedoch nicht die Passwort-Komplexität. 9. Aktivieren Sie "Intel (R) AMT Configuration > Manageability Feature Selection". 10.Aktivieren Sie "Intel (R) ME General Settings > Activate Network Access". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 190: Erweiterte Einstellungen
3. Nach dem Neustart erscheint die Benutzerfrage, ob alle Einstellungen in der Management Engine tatsächlich verworfen werden sollen: 4. Bestätigen Sie mit "Y". Dazu drücken Sie auf einer deutschen Tastatur die Taste <Z>. Das Gerät bootet weiter mit den Werkseinstellungen der Management Engine. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 191: Netzwerkadresse Ermitteln
2. Wählen Sie für "User Consent" den Wert "KVM". Damit ein Benutzer mit Administrator-Rechten diese Code-Abfrage umgehen kann, gehen Sie wie folgt vor: 1. Wählen Sie im MEBx "Intel(R) AMT Configuration > User Consent". 2. Aktivieren Sie "Opt-in configurable from remote IT". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 192 Technische Angaben 8.7 Active Management Technology (AMT) SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 193: Technische Unterstützung
Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (http://www.siemens.de/automation/csi_de_WW) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa-db/de/Seiten/default.aspx)
Seite 194: A.2 Problemlösung
Maßnahmen weiterhin nicht am Bildschirm erscheint, verständigen Sie ihren technischen Kundendienst. Uhrzeit und/oder Datum des 1. Um das BIOS-Setup aufzurufen, drücken Sie PC stimmen nicht beim Bootvorgang <ESC>. 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 195 5. Klicken Sie im darauf folgenden Dialog "Install Windows" auf "Repair your computer" oder drücken Sie die Taste <R>. Der Dialog "System Recovery Options" erscheint. Das System wird nach Fehlern durchsucht. 6. Klicken Sie anschließend auf "Repair and restart" SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 196: Fehleranzeigen An Der Front
Mögliche Ursache Mögliche Abhilfe Gerät fällt trotz Ein Modul ist nicht Beide Module einschalten • • Redundanter eingeschaltet Module an getrennte AC-Stromkreise anschließen • Stromversorgung Beide Module hängen an dem • bei Netzausfall aus gleichen AC-Stromkreis SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 197: Raid-System Und Gerätehochlauf
4. Klicken Sie im darauf folgenden Dialog "Install Windows" auf "Repair your computer" oder drücken Sie die Taste <R>. Der Dialog "System Recovery Options" erscheint. Das System wird nach Fehlern durchsucht. 5. Klicken Sie anschließend auf "Repair and restart". SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 198: Hinweise Zum Einsatz Von Fremdbaugruppen
• der Fehler nicht mehr auf, war die verwendete Signalpegel werden nicht Fremdbaugruppe Ursache der Störung. Ersetzen Sie diese eingehalten durch eine Siemens-Baugruppe oder stimmen Sie sich mit Abweichende Belegung der • dem Lieferanten der Fremdbaugruppe ab. Stecker Stürzt der PC noch immer ab, dann wenden Sie sich an den technischen Kundendienst.
Seite 199: Abkürzungen
Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit Cathode Ray Tube Canadian Standards Association Kanadische Organisation für Tests und Zertifizierungen nach eigenen oder binationalen (mit UL / USA) Normen Clear To Send Sendebereitschaft SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 200 File Allocation Table 32bit Dateizuordnungstabelle 32bit FBWF File Based Write Filter Floppy Disk 3,5"-Diskettenlaufwerk FQDN Fully qualified domain name Vollständiger Name einer Domain Front Side Bus Ground Gerätemasse Globally Unique Identifier Partition Table Hard Disk Festplatte SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 201 Speicherzellen, in denen prinzipiell mehr als ein Bit pro Zelle gespeichert werden MLFB Maschinenlesbare Fabrikate-Bezeichnung Micro Memory Card Speicher im Format 32 x 24,5 mm Mehrpunktfähige Programmiergeräte- Schnittstelle Manageability Presence Server Proxy für AMT MS-DOS Microsoft Disc Operating System SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 202 Bidirektionales Bussystem, das für bis zu 32 Teilnehmer konzipiert ist. Real Time Clock Echtzeituhr Reliable Transfer Service Sendeteil einschalten Receive Data Datenübertragungssignal Serial attached SCSI SATA Serial Advanced Technology Attachment SCSI Small Computer System Interface SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 203 Datenübertragung über serielle Schnittstellen. Positive Versorgungsspannung von integrierten Schaltungen Verein deutscher Elektrotechniker Video Graphics Array Videoadapter nach Industriestandard Voltage Regulator Module Virtualization Technology Technology von Intel mit der eine virtuelle abgeschlossene Umgebung zur Verfügung gestellt werden kann. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 204 Wake on Local Area Network World Wide Web Execute Disable Capability Hardwareimplementierung EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. Zero Maintenance Cache Protection Module Wartungsfreie Puffereinheit zum Speichern von Cache- Inhalten SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 205: Glossar
Version als auch die Vorgängerversion auf der Festplatte. Baud Maßeinheit für die Schrittgeschwindigkeit bei Signalübertragungen. Sie gibt die Anzahl der übertragenen Signalzustände pro Sekunde an. Treten nur zwei Zustände auf, entspricht ein Baud einer Übertragungsrate von 1 Bit/s. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 206 IDE-Festplatten-Controllern betrieben werden. Es gibt zwei Bauformen: CF-I (42,6 x 36,4 x 3,3 mm) und CF-II (42,8 x 36,4 x 5 mm). COM-Schnittstelle Die COM-Schnittstelle ist eine serielle V.24-Schnittstelle. Die Schnittstelle ist für asynchrone Datenübertragung geeignet. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 207 Komponenten des Computers (z.B. Bildschirm, Festplatte und CPU) individuell zu regeln, indem ihre Aktivität abhängig von der aktuellen Auslastung des Systems oder der Komponente eingeschränkt wird. Besonders wichtig ist die Energieverwaltung bei tragbaren Computern. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 208 PC/PG wie Speicherausbau, Laufwerkstypen, Monitor, Netzwerkadresse usw. Die Daten sind in einer Konfigurationsdatei gespeichert und dienen dem Betriebssystem dazu, die entsprechenden Gerätetreiber zu laden bzw. Geräteparametrierungen vorzunehmen. Bei Änderungen in der Grundausstattung kann der Anwender mit einem Einstellprogramm (SETUP) die Einstellungen ändern. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 209 Betriebssystem und Applikationssoftware unterstützt wird. Intel VT Die Intel Virtualization Technology (IVT) ist die Implementierung einer sicheren abgeschlossenen Umgebung für Applikationen. Für deren Anwendung ist eine spezielle Software (Virtualisierungssoftware) sowie ein VT tauglicher Prozessor notwendig. Interface siehe Schnittstelle SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 210 License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. License Key Diskette Die License Key Diskette beinhaltet die Autorisierungen bzw. die License Keys, die benötigt werden um die geschützte SIMATIC-Software freizuschalten.
Seite 211: Memory Card
Layout der beiden Bus-Systeme ist identisch mit ISA (PC/104) und PCI Plus (PC/104- ), so dass Software normalerweise keine Unterschiede zwischen den normalen Desktop-Bus-Systemen und diesen beiden bemerken wird. Die kompakte Bauweise und die daraus folgende Platzersparnis machen den Vorteil aus. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 212 Mit PROFINET wird der Standard für Industrial Ethernet bezeichnet, der von der PROFIBUS Nutzerorganisation erarbeitet und betreut wird. PROFINET fasst Protokolle und Spezifikationen zusammen, mit denen Industrial Ethernet den Erfordernissen der industriellen Automatisierungstechnologie gerecht wird. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 213 Spannungsausfall erhalten. S.M.A.R.T Das Self-Monitoring, Analysis and Reporting Technology (SMART bzw. S.M.A.R.T.) ist ein Industriestandard, der in Speichermedien eingebaut wird. Es ermöglicht das permanente Überwachen wichtiger Parameter und somit das frühzeitige Erkennen drohender Defekte. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 214 Ein Solid State Drive ist ein Laufwerk, das wie eine herkömmliche Festplatte eingebaut werden kann, ohne eine rotierende Scheibe oder andere bewegliche Teile zu enthalten, da nur Halbleiterspeicherbausteine vergleichbar großer Kapazität verwendet werden. Die Vorteile sind Robustheit, kurze Zugriffszeiten, niedriger Energieverbrauch und schnelle Datenübertragung. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 215 Wake on Local area network. Mit dieser Funktion kann der PC über die LAN-Schnittstelle gestartet werden. Warmstart Unter einem Warmstart versteht man einen Wiederanlauf nach einem Programmabbruch. Das Betriebssystem wird neu geladen und gestartet. Mit dem Hotkey CTRL + ALT+ DEL wird ein Warmstart durchgeführt. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 216 Zusammenhang mit mobilen Computern in Büro- oder Fabrikumgebungen zum Einsatz. Zero Maintenance Cache Protection Module ist eine Funktionseinheit des SAS-Raid- Controllers, welche die Daten im Cache des Controllers bei einem Spannungsausfall speichert. Diese Funktionseinheit ist wartungsfrei. SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 217: Index
Schnittstellen, 133 DiagMonitor-Software, 57 I/O-Adressen, 161 DisplayPort Memory-Adressen, 164 Schnittstelle, 142 Bestell-Nr., 35 Documentation and Drivers CD/DVD, 103 Betauung, 34 DPP, (DisplayPort) Betriebsanzeigen, 16, 22, 24 DVD-Brenner, 123 Ethernet, 22 DVI-I FAN, 23 Anschluss, 20 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 218 Filtermatte wechseln, 87 Identifikationsdaten, 34 Firewall, 51 Image & Partition Creator, 15 Fremdbaugruppen, 198 Installation Betriebssystem Frontansicht, 16 Windows 7, Windows Sever 2008, Windows Server Fronttür, 16, 87 2008 R2, 105 Fronttür, 16, 87 Interruptzuordnung, 158 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 219 Menü Exit, 174 Wartungsintervall, 86 Microsoft Windows Product Key, 34, 35 Microsoft Windows Product Key, 34, 35 Mikrofon-Schnittstellen, 141 Mouse, 131 RAID, 197 MUI, 109 RAID1, 10 Multi-Monitoring, 48 RAID1-System, 54 Betriebsanzeigen der Festplatten, 81 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 220: Simatic-Software
Sprachpakte installieren, (Siehe MUI) Ethernet RJ 45, 43 statische Elektrizität KEYBOARD, 20 Schutzmaßnahmen, 116 KEYBOARD, 20 Staubschutz, 120 Line Out, 141, 142 Steckerbelegung LPT, 20, 131 Bedienpanel, 165 LPT1, 12 PCI Express Slot, 157 Maus, 12 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 221 Betriebsanzeigen, 22, 24 Zulässige Einbaulagen, 35 Funktionsübersicht, 13 Zulassungen, 125 Lüfter, 59 Watchdog, 13 Überwachungsfunktionen, 13, 57 UL-Zulassung, 113 Updates Betriebssystem, 104 USB 3.0 Schnittstelle, 142 USB-Schnittstelle, 12, 16 Verpackung, 33 entfernen, 33 überprüfen, 33 Verpackungsinhalt, 33 SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...
Seite 222 Index SIMATIC IPC847D Betriebsanleitung, 01/2014, A5E32997452-AA...

Siemens SIMATIC IPC847D Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC IPC847D

Inhaltszusammenfassung für Siemens SIMATIC IPC847D

Inhaltsverzeichnis
