3.1.3.2

Einbauausschnitt anfertigen

Hinweis
Stabilität des Einbauausschnitts
Das Material um den Einbauausschnitt muss ausreichend stabil sein, um eine dauerhaft
sichere Befestigung des Bediengeräts zu gewährleisten.
Um die nachfolgend beschriebenen Schutzarten zu erreichen, darf sich das Material unter
Einwirkung der Spannklemmen oder durch die Bedienung des Geräts nicht verformen.
Hinweis
Berücksichtigen Sie die Hinweise im Kapitel "Einbauhinweise (Seite 43)".
Voraussetzungen für die Einhaltung der Schutzart
Die Schutzart des Bediengeräts ist nur dann gewährleistet, wenn folgende Voraussetzungen
erfüllt sind:
● Materialdicke bei Schutzart IP65 oder Enclosure Type 4X / 12 (indoor use only) am
Einbauausschnitt: 2 mm bis 6 mm
● Zulässige Abweichung von der Ebenheit am Einbauausschnitt: ≤ 0,5 mm
Diese Bedingung muss auch bei eingebautem Bediengerät eingehalten werden.
● Zulässige Oberflächenrauigkeit im Bereich der Einbaudichtung: ≤ 120 µm (R

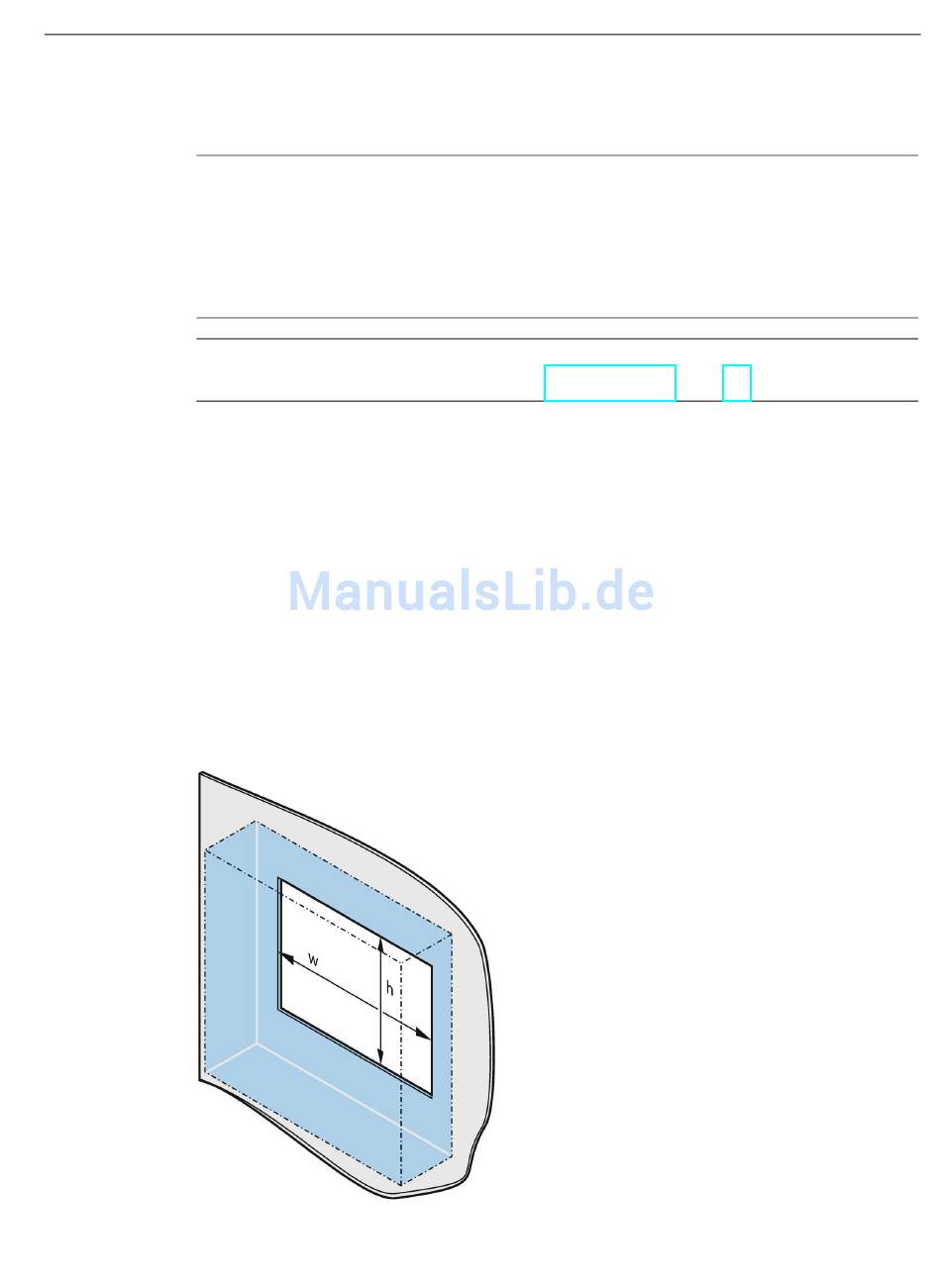

Abmessungen des Einbauausschnitts

SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
Gerät einbauen und anschließen
3.1 Einbau vorbereiten
120)
z
39
