1.2 Aufbau der Einbaugeräte
1.2.5
Bedienelemente der Touch/Key-Geräte mit resistivem Single-Touchscreen
Hinweis
Wenn Sie die Dichtklappe an der frontseitigen USB-Schnittstelle öffnen, ist die frontseitige
Schutzklasse IP65 für das Gerät nicht mehr gewährleistet.
①
②
③
④
1.2.6
Schnittstellen und Bedienelemente bei Geräten mit Stromversorgung DC 24 V
Die Abbildungen der Schnittstellen gelten für folgende Geräte:
● IPC477D mit 12"-Display
● IPC477D mit 15"-Display
● IPC477D mit 19"-Display
● IPC477D mit 22"-Display

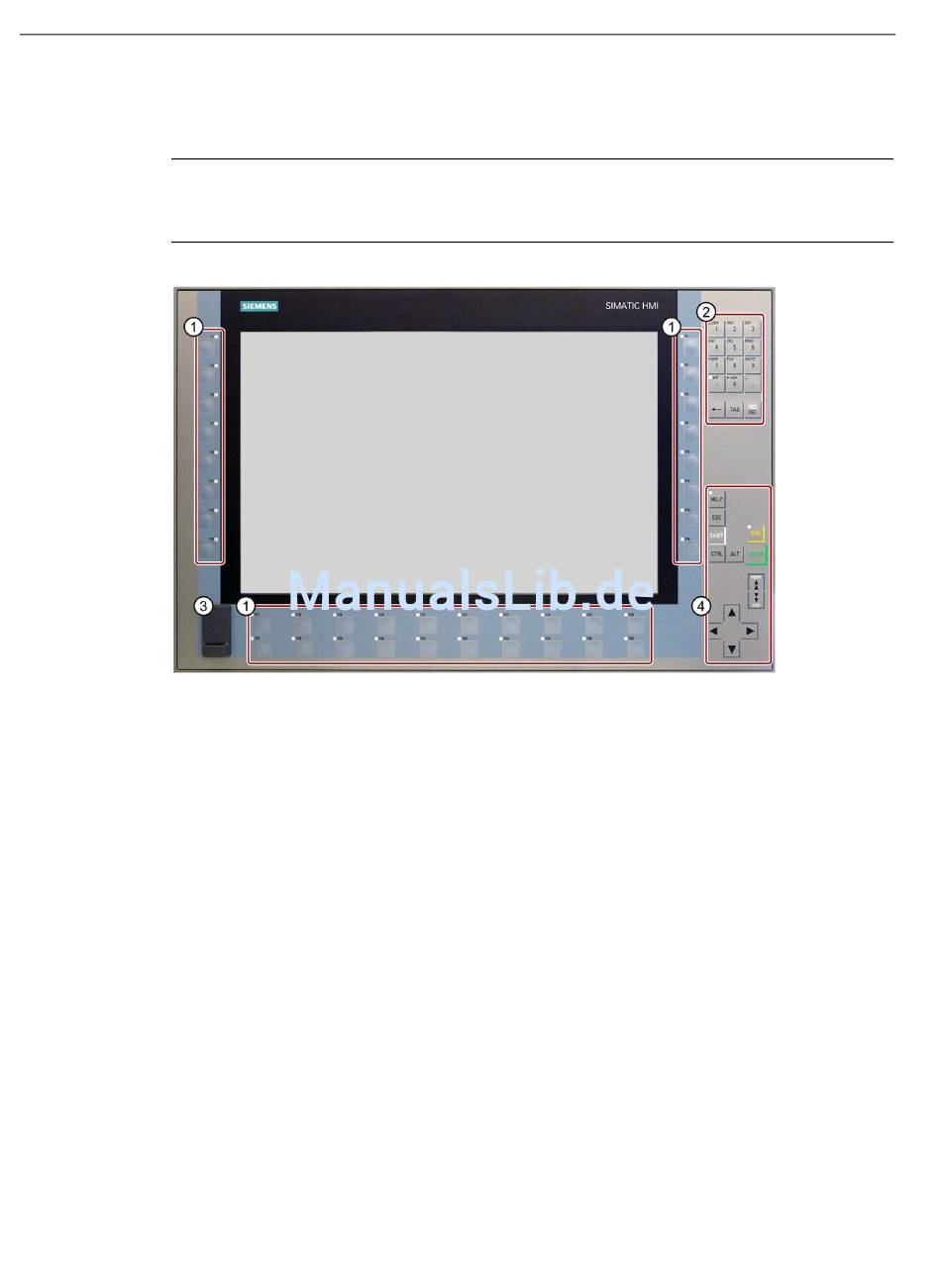

20
Funktionstasten
Tastaturblock mit alphanumerischen und numerischen Tasten
Dichtklappe für den USB-Anschluss
Steuertasten, Cursortasten, Ein-Aus-Schalter
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
