Technische Angaben
8.3 Maßbilder

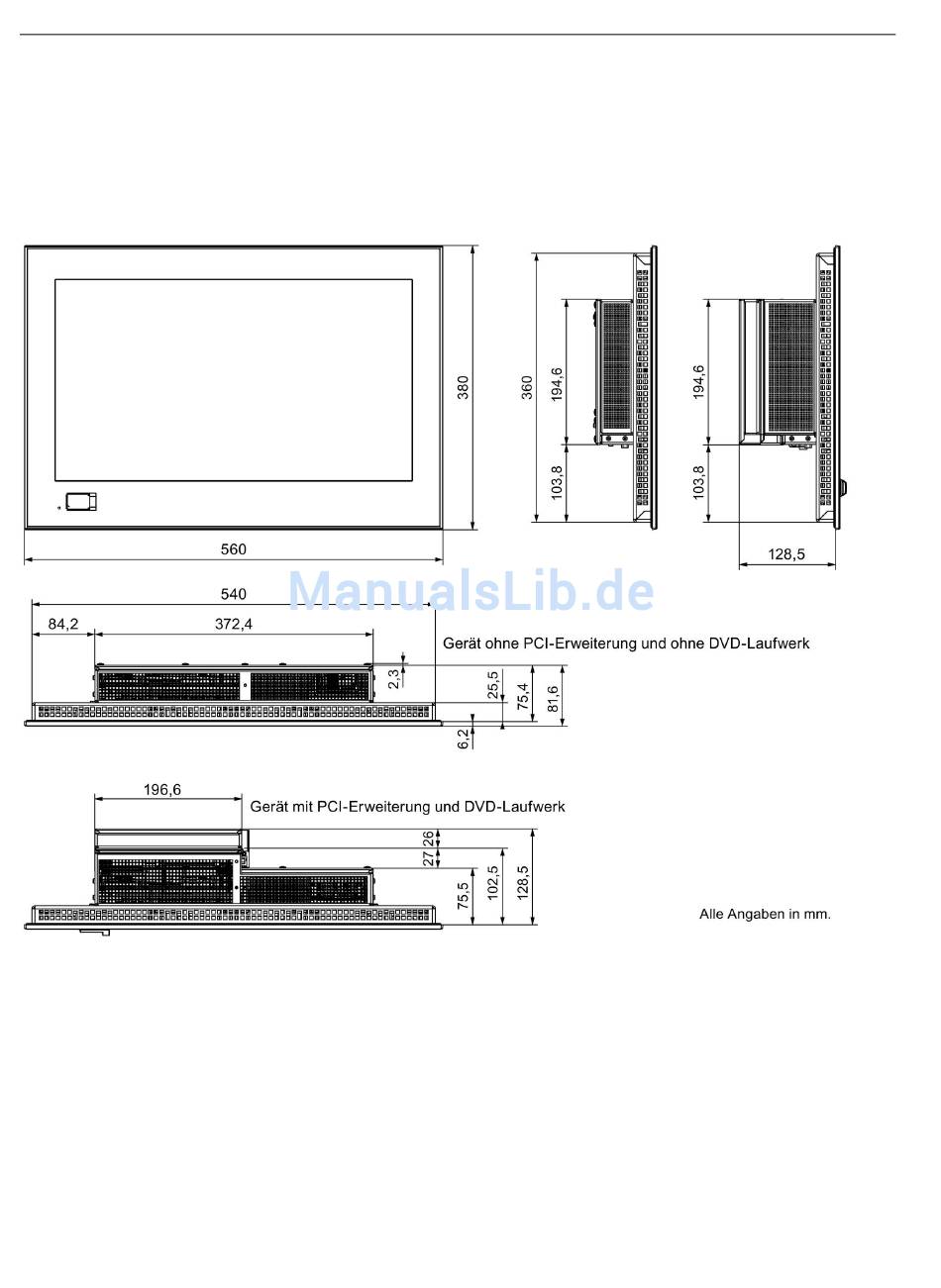

8.3.8 Maßbild 22"-Gerät mit resistivem Single-Touchscreen
Die Abbildung zeigt die Vorderansicht und unmittelbar zugeordnet Seitenansicht und
Draufsicht eines Geräts ohne PCI-Erweiterung und DVD-Laufwerk. Weiter außen
angeordnet sind jeweils Seitenansicht und Draufsicht eines Geräts mit PCI-Erweiterung und
DVD-Laufwerk.
Gerätetiefen
• ohne Erweiterungen:
• mit DVD-Laufwerk:
• mit PCIe-Karte:
• mit DVD-Laufwerk und PCIe-Karte:
144
75,5 mm
101,5 mm
102,5 mm
128,5 mm
