Seite 1 ___________________ Vorwort ___________________ Überblick ___________________ SIMATIC Sicherheitshinweise ___________________ Gerät einbauen und anschließen Industrie-PC SIMATIC IPC477E PRO ___________________ Gerät in Betrieb nehmen ___________________ Gerät bedienen und Gerätefunktionen Betriebsanleitung ___________________ Gerät erweitern und parametrieren ___________________ Gerät warten und instand setzen ___________________ Technische Angaben ___________________ Technische Unterstützung...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
Anschlussfachdeckel öffnen und schließen ................46 4.4.2.2 Schutzleiter anschließen ......................49 4.4.2.3 Stromversorgung DC 24 V anschließen ................. 50 4.4.3 Peripherie anschließen ......................52 4.4.4 Gerät mit Netzwerken verbinden .................... 53 4.4.5 Leitungen sichern ........................54 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 4 Datenträger partitionieren ....................101 8.5.2.1 Einrichten der Partitionen unter Windows Embedded Standard 7 ........101 8.5.2.2 Einrichten der Partitionen unter Windows 7 Ultimate ............102 8.5.2.3 Anpassen der Partitionen unter Windows 7 und Windows 10 ..........102 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 5 NVRAM-Adressregister......................140 BIOS-Beschreibung ......................141 9.6.1 Übersicht ..........................141 9.6.2 BIOS-Auswahlmenü öffnen ....................142 9.6.3 Aufbau der BIOS-Setup-Menüs .................... 144 9.6.4 Exit-Menü ..........................146 9.6.5 BIOS-Update ......................... 147 9.6.6 Alarm-, Fehler- und Systemmeldungen ................148 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 6 Hinweise zum Einsatz von Fremdbaugruppen ..............160 Kennzeichen und Symbole ........................161 Überblick ..........................161 Sicherheit ..........................161 Bedienelemente ........................161 Zertifikate, Zulassungen und Kennzeichen ................162 Schnittstellen ........................163 Abkürzungsverzeichnis ........................165 Glossar ..............................171 Index ..............................179 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 7: Vorwort
Solide Kenntnisse über Personal Computer und Microsoft-Betriebssysteme werden vorausgesetzt. Allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik werden empfohlen. Gültigkeitsbereich der Betriebsanleitung Diese Betriebsanleitung gilt für Industrie-PCs "SIMATIC IPC477E PRO" mit Artikelnummern 6AV7251-...-..Umfang der Dokumentation Die Dokumentation zum IPC umfasst folgende Teile: ●...
Seite 8 Ein Hinweis ist eine wichtige Information zum Produkt, zur Handhabung des Produkts oder zu einem bestimmten Teil der Dokumentation, auf den besonders aufmerksam gemacht wird. Historie Folgende Ausgaben der Betriebsanleitung wurden bisher veröffentlicht: Ausgabe Bemerkung 08/2017 Erstausgabe SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 9: Überblick

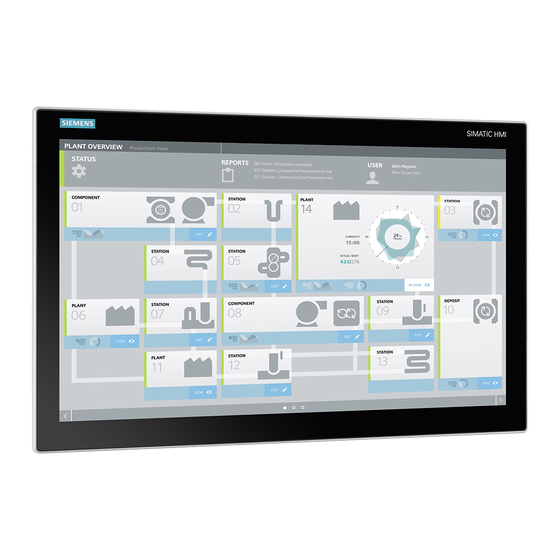

Überblick Produktbeschreibung Features Der SIMATIC IPC477E PRO verfügt über eine hohe Industriefunktionalität. ● Kompakte Bauform ● Wartungsfreier Betrieb ● Schutzart IP65 ● Hohe Robustheit ● Ex-Zulassung ● Einsatz für Schifffahrt- und Offshore-Anwendungen ● Erweiterbarkeit durch Systemkomponenten Das Spektrum wurde um das rundum IP65-geschützte PRO-Gerät erweitert, das nicht nur durch Servicefreundlichkeit besticht, sondern auch durch ansprechendes Design und die geringe Gerätetiefe.
Seite 10 2.1 Produktbeschreibung Gerätevarianten Informationen zum genauen Funktions- und Lieferumfang Ihres Geräts entnehmen Sie dem Lieferschein. Der SIMATIC IPC477E PRO ist in folgenden Gerätevarianten lieferbar, die sich in Displaygröße, Bedienart und möglichen Erweiterungen unterscheiden: PRO-Gerät mit kapazitivem Multi-Touch-Screen ● Display: – 15"-Display, Auflösung 1366 × 768 Bildpunkte –...
Seite 11: Aufbau
Überblick 2.2 Aufbau Aufbau Vorderansicht und Seitenansicht ① Display mit Multi-Touchscreen ② Gehäuse ③ Rückwandhaube ④ Anschlussfachdeckel Untersicht ① Mechanische Schnittstelle zur Befestigung/Basisadapter SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 12 Überblick 2.2 Aufbau Rückansicht - Geräteausprägung "vorbereitet für Standfuß/Erweiterungselemente" und "vorbereitet für Tragarm ohne Erweiterungselemente" ① Rückwandhaube ② Anschlussfachdeckel ③ Mechanische Schnittstelle zur Befestigung/Basisadapter SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 13 Rückansicht - Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente" ① Anschlussfachdeckel Hinweis Die Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente" ist für Geräte mit einer Erweiterung vorgesehen (siehe Systemkomponenten (Seite 16)). Unteransicht - Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente" ① Abdeckplatte SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 14: Schnittstellen Und Bedienelemente Beim Pro-Gerät
Steckplatz für CFast-Karte Hinter der Zugentlastung ③ COM1/2-Schnittstelle (optional) Serielle Schnittstell, 9-poliger SUB-D-Stecker ④ Displayport ⑤ 3 × Ethernet-Schnittstelle RJ45-Ethernet-Anschluss, 10/100/1000 Mbps ⑥ Anschlussklemme Anschlussklemme im Lieferzustand gesteckt Stromversorgung DC 24 V ⑦ Ein-Aus-Schalter ⑧ Schutzleiteranschluss SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 15: Beipack
Systemkomponenten für rundum IP65-geschützte Geräte https://mall.industry.siemens.com/mall/de/de/Catalog/Products/10268745?tree=CatalogTree SIMATIC IPC CFast-Karten ● 2 GB optional oder ● 4 GB optional oder ● 8 GB optional oder ● 16 GB optional oder ● 30 GB optional SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 16: Systemkomponenten
⑤ Mechanische Schnittstelle zum Tragarm oder Standfuß Artikelnummer des Basisadapters als Zubehörteil: 6AV7674-1KA00-0AA0. Siehe auch Vorbereitet für Tragarm oder Standfuß ohne Erweiterungselemente (Flansch oben) (Seite 37) Industry Mall (https://mall.industry.siemens.com) Erweiterungskomponenten und Zubehör (http://www.automation.siemens.com/mcms/pc- based-automation/de/industrie-pc/erweiterungskomponenten) SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 17: Rundrohradapter
Lochbild wie der Basisadapter. Damit können alle Kupplungen der Tragarm- oder Standfußsysteme mit mechanischer Schnittstelle für den Basisadapter benutzt werden. ① Rundrohradapter ② Ringnut zur Befestigung am PRO-Gerät mit Gewindestiften ③ Mechanische Schnittstelle zum Tragarm Artikelnummer des Rundrohradapters: 6AV7674-1KF00-0AA0 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 18 Weitere Informationen Informationen zum Anbau des PRO-Geräts finden Sie unter Vorbereitet für Tragarm und Erweiterungselemente (Rundrohr) (Seite 40). Informationen zum bestellbaren Zubehör finden Sie im Internet unter: ● Industry Mall (https://mall.industry.siemens.com) ● Systemkomponenten für rundum IP65-geschützte Geräte https://mall.industry.siemens.com/mall/de/de/Catalog/Products/10268745?tree=CatalogTree Siehe auch Vorbereitet für Tragarm oder Standfuß...
Seite 19: Adapterset Für Tragarm- Und Standfußmontage Pro-Gerät
Adapterset für Tragarm- und Standfußmontage PRO-Gerät Die PRO-Geräte können auch an Systeme von Drittanbietern montiert werden (siehe Kapitel Gerät anbauen (Seite 35)). Dazu benötigen Sie den Siemens-Basisadapter (siehe Basisadapter (Seite 16)) und ein herstellerspezifisches Adapterset. Für VESA-kompatible Systeme von Drittanbietern bietet Siemens auch ein eigenes...
Seite 20: Extension Unit Und Bedienelemente
Die Extension Units sind in 4 verschiedenen Größen verfügbar: ● 12" ● 15" ● 19" ● 22" Für höhere Flexibilität können 3 verschiedene Anbindungsmöglichkeiten pro Größe für die PLC-Anbindung der Bedienelemente ausgewählt werden: ● Hardwired ● PROFINET ● PROFIsafe SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 21 Darüber hinaus sind verschiedene Bedienelemente wie Not-Halt, Wahlschalter, Leuchtdrucktaster, Schlüsselschalter, Meldeleuchten oder RFID-Leser verfügbar. Hinweis Es dürfen nur von Siemens frei gegebene Bedienelemente in die Extension Unit eingebaut werden. Informationen zu "Systemkomponenten für PRO-Geräte Extension Units" finden Sei im Internet (https://support.industry.siemens.com/cs/de/de/view/109742323).
Seite 22 Überblick 2.5 Systemkomponenten SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 23: Sicherheitshinweise
• Installieren Sie nur Systemerweiterungen, die für dieses Gerät vorgesehen sind. Informationen darüber, welche Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle. • Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit (Seite 112). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 24 Elektrostatisch gefährdete Bauteile (EGB) Elektrostatisch gefährdete Bauteile werden beim Berühren bereits durch Spannungen zerstört, die weit unterhalb der Wahrnehmungsgrenze des Menschen liegen. Wenn Sie mit Elektrostatisch gefährdeten Bauteilen arbeiten, dann beachten Sie die EGB- Richtlinie (Seite 112). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 25 Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr Informationen rund um unser Software Update Service Angebot erhalten Sie im Internet unter Software Update Service.
Seite 26: Einsatzhinweise
• Ohne Zusatzschutzmaßnahmen, z. B. durch Zuführung sauberer Luft, kann das Gerät nicht an Orten mit erschwerten Betriebsbedingungen durch ätzende Dämpfe oder Gase eingesetzt werden. • Verwenden Sie nur geeignete Reinigungsmittel. Beachten Sie im Internet die Hinweise zu Chemische Beständigkeit der Bediengeräte und Industrie-PCs (http://support.automation.siemens.com/WW/view/de/39718396). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 27 Displays fehlerfrei sind. Eine geringe Anzahl von fehlerhaften Bildpunkten im Display ist daher unvermeidbar. Sofern sich fehlerhafte Bildpunkte nicht lokal häufen, stellt dies keine Funktionseinschränkung dar. Weitere Informationen finden Sie im Kapitel "Allgemeine Technische Daten (Seite 124)". SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 28 Sicherheitshinweise 3.2 Einsatzhinweise SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 29: Gerät Einbauen Und Anschließen
Fehlfunktionen am Gerät, an der Maschine oder Anlage können die Folge sein. • Bewahren Sie die Originalverpackung auf. • Verpacken Sie das Gerät bei Transport und Lagerung in der Originalverpackung. 5. Prüfen Sie den Verpackungsinhalt und Ihre extra bestellten Zubehörteile auf Vollständigkeit und Beschädigungen. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 30 Wartezeit von ca. 12 Stunden. 7. Bewahren Sie auch die mitgelieferten Unterlagen auf. Sie gehören zum Gerät. Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, benötigen Sie die Unterlagen. 8. Notieren Sie die Identifikationsdaten des Geräts. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 31: Identifikationsdaten Des Geräts
Microsoft Windows Product Key Im Gerät (Anschuss- Das COA-Label ist nur bei vorinstal- fachdeckel entfernen) liertem Certificate of Authenticity Windows-Betriebssystem vorhan- den. Ethernet-Adresse 1 BIOS-Setup, Menü "Ad- vanced" Ethernet-Adresse 2 Ethernet-Adresse 3 Beispiel Typschild SIMATIC IPC477E PRO SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 32 Rückseite des Geräts angebracht. ● COA-Label eines Geräts mit dem Betriebssystem Windows Embedded Standard 7 ● COA-Label eines Geräts mit Windows 7 Betriebssystem ● COA-Label eines geräts mit Windows 10 Betriebssystem SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 33: Zulässige Einbaulagen
Geräteausprägung "vorbereitet für Standfuß / Erweiterungselemente (Flansch unten) Einbaulage Abweichung von der Senkrechten ① Geneigt ≤ 45° ② Senkrecht 0° Geräteausprägung "vorbereitet für Tragarm ohne Erweiterungselemente (Flansch oben) Einbaulage ① Geneigt ≤ 45° ② Senkrecht 0° SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 34 Gerät einbauen und anschließen 4.2 Zulässige Einbaulagen Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente (Rundrohr)" Einbaulage ① Geneigt ≤ 45° ② Senkrecht 0° SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 35: Gerät Anbauen
Enclosure Type 4X / 12 (indoor use only) des Gesamtgeräts verloren. Spritz- und Strahlwasser sowie eindringende Substanzen können dann das Gerät beschädigen. Setzen Sie nur ein Tragarmsystem oder Standfußsystem ein mit Schutzart IP65 und Enclosure Type 4X / 12 (indoor use only). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 36 Hinweis Haftungsausschluss Das Gerät wird über die mechanische Schnittstelle mit Schrauben an einem Standfuß oder Tragarm befestigt. Die Siemens AG übernimmt keine Haftung für die Folgen einer fehlerhaften Montage. Gewährleistung gefährdet Falls Sie das Gerät nicht entsprechend den Angaben dieser Betriebsanleitung anbauen, erlischt die Gewährleistung für das Gerät.
Seite 37: Vorbereitet Für Tragarm Oder Standfuß Ohne Erweiterungselemente (Flansch Oben)
● Eines der folgenden Tragarm- oder Standfußsysteme: – Tragarm oder Standfuß mit mechanischer VESA-Schnittstelle und das entsprechende Siemens-Adapterset – Tragarm oder Standfuß mit mechanischer Schnittstelle für den Siemens Basisadapter Je nach Typ des Tragarm- oder Standfußsystems ist die Ausführung der mechanischen Anbindung unterschiedlich gestaltet.
Seite 38 Falls Sie die Schrauben mit einem zu niedrigen Drehmoment anziehen, ist das Gerät nicht dicht. 1. Falls eine Adapterplatte für den Siemens Basisadapter in Ihrem Tragarmsystem enthalten ist, dann befestigen Sie die Adapterplatte mit 4 Schrauben M6x12 am Tragarm. Beachten Sie das Drehmoment, das für den Tragarm angegeben ist.
Seite 39 7. Schließen Sie alle Leitungen entsprechend der Beschreibung im Kapitel Gerät anschließen (Seite 44) an. ⑤ 8. Befestigen Sie den Anschlussfachdeckel mit den 2 Schrauben am Gerät, Drehmoment 1,5 Nm. Beachten Sie den korrekten Sitz der Dichtung. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 40: Vorbereitet Für Tragarm Und Erweiterungselemente (Rundrohr)
– Tragarm mit mechanischer Schnittstelle, passend zum Flansch des Rundrohradapters, und Siemens Rundrohradapter (nicht im Lieferumfang enthalten) – Tragarm mit mechanischer VESA-Schnittstelle, das entsprechende Siemens- Adapterset und den Siemens Rundrohradapter (nicht im Lieferumfang enthalten) Siehe Systemkomponenten (Seite 16)) ● Alle Verpackungsbestandteile und Schutzfolien wurden entfernt.
Seite 41 2. Öffnen Sie den Anschlussfachdeckel und legen Sie ihn sicher ab. ⑤ Schrauben Anschlussfachdeckel ⑥ Gewindestifte ⑦ Rundrohradapter (nicht im Lieferumfang enthalten; siehe Systemkomponenten (Seite 16)) ⑧ Rundrohr eines Drittanbieters (∅ 48 mm) ⑨ Abdeckplatte (im Lieferumfang enthalten; siehe Beipack (Seite 15)) SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 42 Ansonsten kann sich das Gerät bei Vibrationen lösen und herunterfallen. ⑨ 4. Falls eine Adapterplatte für den Siemens Rundrohradapter in Ihrem Tragarmsystem enthalten ist, dann befestigen Sie die Adapterplatte mit 4 Schrauben M6x12 am Tragarm. Beachten Sie das Drehmoment, das für den Tragarm angegeben ist.
Seite 43 9. Befestigen Sie die Abdeckplatte aus dem Lieferumfang des PRO-Geräts mit 4 Schrauben M4x12, Drehmoment 1,5 Nm. Alternativ können Sie das PRO-Gerät an der Unterseite mit einer Extension Unit erweitern, beachten Sie die zugehörige Dokumentation. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 44: Gerät Anschließen
• Trennen Sie bei einem herannahenden Gewitter das Gerät rechtzeitig vom Netz. • Fassen Sie während des Gewitters keine Netzleitungen und Datenübertragungsleitungen an. • Halten Sie ausreichend Abstand zu elektrischen Leitungen, Verteilern, Anlagen usw. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 45 Rückspeisung von Spannung gegen Masse durch eine angeschlossene oder eingebaute Komponente kann das Gerät beschädigen. Angeschlossene oder eingebaute Peripherie z. B. ein USB-Laufwerk, darf keine Spannung in das Gerät einbringen. Rückspeisung ist generell nicht zulässig. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 46: Stromversorgung
4.4 Gerät anschließen 4.4.2 Stromversorgung 4.4.2.1 Anschlussfachdeckel öffnen und schließen Voraussetzung ● Das Gerät ist von der Stromversorgung getrennt. ● Schraubendreher Torx TX20 Anschlussfachdeckel öffnen Anschlussfachdeckel öffnen, bei Geräteausprägung Standfuß und Tragarm ohne Erweiterungselemente. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 47 Die Zuordnung der Schnittstellen ist an der Innenseite des Anschlussfachdeckels dargestellt. ① 3. Führen Sie die Anschlusskabel durch den Tragarm oder Standfuß ins PRO-Gerät hinein und schließen Sie sie an den Schnittstellen im Innern an. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 48: Anschlussfachdeckel Schließen
Falls Sie die Schrauben M4x16 mit einem Drehmoment > 1,5 Nm anziehen, kann das Gewinde im Gehäuse beschädigt werden. 3. Drehen Sie die Schrauben M4x16 des Anschlussfachdeckels hinein und ziehen Sie sie mit einem Drehmoment von maximal 1,5 Nm an. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 49: Schutzleiter Anschließen
Schraube am gekennzeichneten Schutz- leiteranschluss. Ziehen Sie die Schraube M4 mit einem Drehmoment von höchstens 1,5 Nm an. 3. Verbinden Sie den Schutzleiter mit dem Schutzleiteranschluss des Schaltschranks, von dem aus das PRO-Gerät versorgt wird. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 50: Stromversorgung Dc 24 V Anschließen
● Die Anschlussklemme ist verdrahtet. ● Die zugehörige Stromversorgung DC 24 V ist ausgeschaltet. ● Eine zweiadrige Leitung mit einem Leitungsquerschnitt für den DC 24 V-Anschluss von ≥ 0,5 mm ● Einen Schlitzschraubendreher mit ca. 3 mm Klinge SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 51 Schließen Sie die Adern der Stromversorgung an. Stecken Sie die Anschlussklemme an der gekennzeichneten Stelle in die Anschlussbuchse. Die Anschlussklemme muss in die Anschlussbuchse einrasten. Sichern Sie die Stromversor- gungsleitung mit einem Kabelbin- der am Zugentlastungsblech. Abbildung ähnlich SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 52: Peripherie Anschließen
Die USB-Geräte sind Entwicklungen des jeweiligen Anbieters, der diese auch vermarktet. Der jeweilige Produktlieferant bietet Support für die USB-Geräte. Weiterhin gelten die Haftungsbedingungen des Herstellers. Hinweis Zugentlastungen Nutzen Sie die Metallösen auf der Geräterückseite für Anschluss-Zugentlastungen mit Kabelbindern. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 53: Gerät Mit Netzwerken Verbinden
Field & Control Level. Hinweise dazu finden Sie auf der SIMATIC NET Manual Collection CD. Das Softwarepaket und die Dokumentation sind nicht Bestandteil des Lieferumfangs. Weitere Informationen Weitere Informationen finden Sie im Internet unter: Technical Support (https://support.industry.siemens.com) SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 54: Leitungen Sichern
3. Sichern Sie alle am Gerät angeschlossenen Leitungen an der Zugentlastung mit einem Kabelbinder bzw. bei den SUB-D-Steckverbindern mit den Befestigungsschrauben. Die erforderlichen Kabelbinder sind nicht Bestandteil des Lieferumfangs. ① Befestigung mit Kabelbinder 4. Schneiden Sie die überstehenden Kabelbinderzungen ab. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 55: Gerät In Betrieb Nehmen
• File Based Write Filter (FBWF) (Seite 72) Hinweis Speicherkarten auf dem Gerät einrichten Speicherkarten, die im Gerät eingesetzt werden, müssen Sie auch auf diesem Gerät einrichten. Speicherkarten, die auf anderen Geräten eingerichtet wurden, booten wegen unterschiedlicher Laufwerksparameter nicht. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 56 ● Die Verbindungsleitungen sind korrekt gesteckt. ● Folgende Hardware steht für die Erstinbetriebnahme bereit: – Eine USB-Tastatur – Eine USB-Maus Hinweis Einschalten des PRO-Geräts Um nicht ständig den Anschlussfachdeckel zu öffnen, ist ein externer Ein-Aus-Schalter empfehlenswert. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 57: Erstinbetriebnahme
5. Geben Sie, falls erforderlich, den Product Key ein. Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 58 Wenn das Gerät nach dem Herunterfahren längere Zeit nicht verwendet wird, schalten Sie den Ein-Aus-Schalter in die Stellung ACHTUNG Gerät von der Stromversorgung trennen Der Ein-Aus-Schalter trennt das Gerät nicht vom Netz. Um das Gerät stromlos zu schalten, ziehen Sie die Stromversorgungsklemme ab. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 59: Wartungscenter Windows
Programme versuchen, wichtige Windows-Einstellungen zu ändern. Sie haben im Anschluss die Wahl, diese Warnung zu quittieren oder dem Programm das Ändern der Windows-Einstellung zu untersagen. Bei Windows 7 und Windows Embedded Standard 7 ist diese Option im Lieferzustand eingeschaltet. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 60 Gerät in Betrieb nehmen 5.3 Wartungscenter Windows SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 61: Gerät Bedienen Und Gerätefunktionen
Totalausfall des Touch-Screen führen. Berühren Sie den Touch-Screen nur mit dem Finger oder mit einem geeigneten Touch- Stift. ● Bildschirmtastatur ● Externe Tastatur, über USB angeschlossen ● Externe Maus, über USB angeschlossen ● Touch-Stift SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 62: Gerät Bedienen
Sachschaden kann die Folge sein. Treffen Sie folgende Vorsichtsmaßnahmen: • Projektieren Sie die Anlage so, dass sicherheitsrelevante Funktionen nicht mit dem Touchscreen bedient werden. • Schalten Sie das Gerät zur Reinigung und Wartung aus. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 63 – Gleichzeitiges Bedienen mit mehr als 5 Fingern. – Eine flächige Berührung mit einem Durchmesser > 3 cm, z. B. das Anlehnen des Handballens am Touchscreen – Sobald der Touchscreen nicht mehr berührt wird, ist die Eingabe wieder möglich. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 64: Ipc Wizard-Funktionen
● Allgemein für alle Geräte: Panel PC Tools – SetBrightness – IPCScreenSaver Alle weiteren Funktionen sind im Bedienhandbuch "SIMATIC IPC Wizard 2.1 und Panel Configuration Center" beschrieben: ● Auf dem mitgelieferten USB-Stick ● Im IPC Wizard-Installationsverzeichnis auf dem PC SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 65: Erweiterte Gerätefunktionen
Die SIMATIC IPC DiagMonitor-Software ist auf CD erhältlich (nicht im Lieferumfang enthalten). Die CD enthält sowohl die Überwachungssoftware als auch die Software für die zu überwachenden Stationen. Zusätzlich sind auch die Schnittstellenbeschreibung und eine Bibliothek zur Erstellung eigener Applikationen vorhanden. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 66: Temperaturüberwachung/-Anzeige
DiagBase Software bzw. DiagMonitor Software alarmiert den Anwender. Keine Der Temperaturfehler bleibt solange gespeichert, bis die Temperaturen die Temperaturschwellen wieder unterschreiten und er durch eine der folgenden Maßnahmen zurückgesetzt wird: ● Quittierung der Fehlermeldung durch die Überwachungssoftware ● Neustart des Geräts SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 67: Watchdog (Wd)
Die Option "Reset ein" löst unmittelbar einen Hardware Reset aus, der unter Windows zu Datenverlust und Beschädigung der Installation führen kann. Watchdog-Überwachungszeiten Die Überwachungszeiten sind über die Software DiagBase bzw. DiagMonitor konfigurierbar. Hinweis Wenn Sie die Überwachungszeit verändern, wird diese Änderung sofort wirksam. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 68: Batterieüberwachung
Bei Erreichen der 1. Warnschwelle beträgt die Resthaltbarkeit der Batterie zur Pufferung von CMOS- Daten noch mindestens 1 Monat. 6.4.1.5 Massenspeicher-Überwachung Der Zustand von SSD und CFast-Karten wird über SMART-Bit überwacht und von DiagBase bzw. DiagMonitor gemeldet. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 69: Enhanced Write Filter (Ewf)
Datenverlust kommen kann. Hinweis Im Grundzustand von Windows Embedded Standard ist der Enhanced Write Filter deaktiviert. Nach abgeschlossener Installation von Betriebssystem und Programmen sollten Sie Ihre Daten sichern und anschließend den EWF aktivieren. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 70 ● "Start > All Programs >Siemens Automation > SIMATIC > EWF-Manager > EWF-Manager Konfigurieren Sie den SIMATIC IPC EWF-Manager über: ● "Start > All Programs > Siemens Automation > SIMATIC > EWF-Manager > EWF-Settings oder ● klicken Sie auf das Symbol "SIMATIC IPC EWF-Manager" in der Systemtray.
Seite 71 Control Panel > Date and Time > im Register Time Zone bei "Automatically adjust clock for daylight saving changes" den Haken löschen. 2. Sichern Sie die gemachte Änderung durch und booten Sie ewfmgr c: -commit anschließend das System neu. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 72: File Based Write Filter (Fbwf)
In den SIMATIC IPC Images sind sowohl EWF als auch FBWF vorinstalliert. Beachten Sie, dass auf einer Partition immer nur ein Schreibfilter aktiv sein darf, da es sonst zu Datenverlust kommen kann. Beachten Sie, dass pro Partition immer nur ein Schreibfilter aktiviert ist. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 73 /addexclusion C: \Testordner Ordner hinzufügen • fbwfmgr /removeexclusion Datei entfernen • C: \Test.txt fbwfmgr /removeexclusion Ordner entfernen • C: \Testordner fbwfmgr /? Hilfe aufrufen Eine ausführliche Anleitung zum FBWF finden Sie im Internet. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 74: Pufferspeicher Nvram
Eine ISO-Datei enthält ein Speicherabbild des Inhalts einer CD oder DVD, die im Format ISO 9660 strukturiert ist. ● Remote Reboot: Ein AMT-PC kann von einer bootfähigen ISO-Datei, die von einem anderen PC zur Verfügung gestellt wird, gebootet werden. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 75: Voraussetzung
SIMATIC IPC Remote Manager Zur Nutzung der AMT-Funktionen steht für SIMATIC IPC die Software "SIMATIC IPC Remote Manager" zur Verfügung. Diese Software ist über das Siemens Online- Bestellsystem bestellbar. Genauere Informationen zum "SIMATIC IPC Remote Manager" entnehmen Sie bitte der zugehörigen Produktdokumentation: SIMATIC IPC Remote Manager (http://support.automation.siemens.com/WW/view/de/48707158)
Seite 76: Trusted Plattform Modul (Tpm)
Daten nicht möglich. Sie verlieren dann den Zugriff auf das verschlüsselte Laufwerk. Eine Rücksetzung der Hardware im Falle eines Passwortverlustes wird durch die Gewährleistung nicht abgedeckt. Bitte bewahren Sie Passwörter sorgsam auf und schützen Sie diese vor einem Zugriff durch Unbefugte. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 77: Gerät Erweitern Und Parametrieren
Gerät erweitern und parametrieren Rückwandhaube öffnen und schließen Voraussetzung ● Das Gerät ist von der Stromversorgung getrennt. ● Schraubendreher Torx TX20 Rückwandhaube öffnen SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 78 "Stromversorgung (Seite 46)"). 3. Entfernen Sie die grüne Anschlussklemme. Die Anschlussklemme ist gesteckt und kann nach vorne herausgezogen werden. ① 4. Lösen Sie die 8 Schrauben M4x16 der Rückwandhaube (die Schrauben hängen verliersicher an den Deckeln). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 79 ③ 2. Ziehen Sie die Stecker der Kabel ab (siehe Kapitel "SSD austauschen (Seite 91)"). ① 3. Ziehen Sie den Stromversorgungs-Stecker an der Grundplatine ab. 6. Nun können Sie die Hardware einbauen und ausbauen. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 80: Rückwandhaube Schließen
5. Drehen Sie die Schrauben M4x16 der Rückwandhaube in der Reihenfolge "über Kreuz" hinein und ziehen Sie sie mit einem Drehmoment von maximal 1,5 Nm an. Prüfen Sie danach alle Schrauben erneut auf das maximale Drehmoment von 1,5 Nm. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 81: Speichermodul Ein- Und Ausbauen
Auf der Grundplatine ist ein Steckplatz für ein Speichermodul SO-DIMM DDR4 vorhanden. Sie können damit die Speicherkapazität des Geräts auf bis zu 16 GB ausbauen. Hinweis Verwenden Sie nur die von der Siemens AG empfohlenen Speichermodule. Informationen hierzu finden Sie im Kapitel "Zubehör (Seite 15)". Voraussetzung ●...
Seite 82 1. Setzen Sie das Speichermodul mit der Kontaktseite zur Grundplatine geneigt in den gekennzeichneten Steckplatz ein. 2. Drücken Sie das Speichermodul vorsich- tig in die Kontaktleiste bis die Arretierun- gen einrasten. 3. Schließen sie das Gerät. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 83: Cfast-Karte Ein- Und Ausbauen
• Stecken Sie in den Steckplatz für die CFast-Karte keine CompactFlash-Karte (CF-Karte). • Ersetzen Sie die SIMATIC IPC CFast-Karte nur gegen eine SIMATIC IPC CFast-Karte gleichen oder höheren Fabrikationsstands. Beim SIMATIC IPC477E PRO darf nur eine SIMATIC CFast-Karte ab Fabrikationsstand 02 eingesetzt werden.
Seite 84: Siehe Auch
Wie Standard, jedoch zusätzlich optimiert für deterministischem Betrieb mit kon- optimized stanter CPU-Frequenz. Temperature Einstellung für geringste Leistungsaufnahme. optimized Der CPU-Takt wird bei höherer Belastung begrenzt. Die Leistungsaufnahme der CPU beträgt maximal 12 W. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 85: Gerät Warten Und Instand Setzen
Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Sachschäden oder Gefahren für den Benutzer entstehen. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch einer Systemerweiterung Defekte am Gerät verursachen. Eine Reparatur des Geräts darf nur von qualifiziertem Personal durchgeführt werden. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 86 Feuer aus, löten Sie nicht am Zellenkörper. Lihium-Batterien nicht wieder aufladen, nicht öffnen, nicht kurzschließen, nicht verpolen und nicht über 100 °C erwärmen. Schützen Sie Lithium-Batterien vor direkter Sonneneinstrahlung, vor Feuchtigkeit und vor Betauung. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 87: Haftungsbeschränkung
Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation sind zu beachten. Die UL-Zulassung des Gerät gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 88: Gerätefront Reinigen
Vorgehensweise 1. Schalten Sie das Gerät aus. 2. Befeuchten Sie das Reinigungstuch. 3. Sprühen Sie das Reinigungsmittel auf das Reinigungstuch und nicht direkt auf das Gerät. 4. Reinigen Sie das Gerät mit dem Reinigungstuch. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 89: Hardware Ein- Und Ausbauen
Stellen Sie die Uhrzeit des Geräts erneut ein. Hinweis BIOS-Einstellungen notieren Notieren Sie sich die aktuellen BIOS-Setup-Einstellungen oder speichern Sie die Einstellungen als Benutzerprofil im Menü Exit des BIOS-Setup. Eine Liste für Ihre Notizen finden Sie in der BIOS-Beschreibung. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 90 2. Die Batterie ist mit einem Klettverschluss befestigt. Greifen Sie die gekennzeichnete Batterie und ziehen Sie diese vorsichtig ab. Zum Einbau gehen Sie in umgekehrter Reihenfolge vor und schließen Sie das Gerät. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 91: Ssd Austauschen
3. Entfernen Sie die gekennzeichneten Schrauben und halten Sie die Abdeckung ④ der Stromversorgung fest. 4. Entnehmen Sie den Laufwerkhalter mit SSD und Stromversorgung und legen Sie ihn mit der Rückseite nach oben ab. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 92 • Senkschraube M3 x 5 für die Befestigung des SSD-Laufwerks im Laufwerkhalter Zum Einbau gehen Sie in umgekehrter Reihenfolge vor: 1. Berücksichtigen Sie im Schritt 1 oben, dass die Stecker nicht verpolt eingebaut werden. 2. Schließen Sie das Gerät. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 93: Software Installieren
Der mitgelieferte USB-Stick enthält die Dokumentation, Hardware-Treiber und Updates. Unter Windows sind diese Inhalte über ein Menü verfügbar. Restore-Funktion Falls Sie den IPC477E PRO mit Betriebssystem bestellt haben, ist die Restore-Funktion auf dem mitgelieferten USB-Stick enthalten. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 94: Lieferzustand Der Software Wieder Herstellen
5. Wählen Sie im Boot-Manager den USB-Stick aus und bestätigen Sie die Eingabe. 6. Wählen Sie die Funktion Restore aus und bestätigen Sie die Eingabe. 7. Folgen Sie danach den Anweisungen auf dem Bildschirm. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 95: Windows
Nach Abschluss der Initialisierung erscheint das BIOS-Auswahlmenü. 4. Zum Booten vom USB-Stick wählen Sie den Boot-Manager. 5. Wählen Sie im Boot-Manager den USB-Stick und bestätigen Sie die Eingabe. 6. Wählen Sie die Funktion Recovery aus und bestätigen Sie die Eingabe. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 96 Zeit, auf eine andere Sprache umstellen. Dazu können Sie aus vorinstallierten Sprachen eine Sprache auswählen oder neue Sprachpakete installieren. Die nachfolgenden Befehlsfolgen sind in englischer Sprache beschrieben. Je nach Voreinstellung können sie auch in anderer Sprache angezeigt werden. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 97 "Start > Control Panel > Clock, Language, and Region > Regional and Language Options" 2. Im Register "Administrative" können Sie die gewünschten Änderungen vornehmen. Durch Klicken auf die entsprechende Schaltfläche, werden die Einstellungen kopiert. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 98 3. Klicken Sie auf die Schaltfläche "Install/uninstall languages" und nehmen Sie dann die gewünschten Änderungen vor. Folgende Sprachen können nachinstalliert werden: Sprache Windows Deutsch Englisch Französisch Italienisch Spanisch Chinesisch Hongkong Chinesisch simplified Chinesisch Taiwan Japanisch Russisch SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 99: Windows Embedded Standard
Lizenzbedingungen von Windows Embedded Standard 7 beachten Beachten Sie für Windows Embedded Standard 7 die Lizenzbedingungen und insbesondere die erweiterten Software-Bedingungen der Siemens AG. Die Lizenzbedingungen finden Sie im mitgelieferten Dokument "MICROSOFT SOFTWARE LICENSE TERMS for Windows Embedded Standard 7" und im Systemlaufwerk unter \Windows\System32\license.rtf.
Seite 100 8. Wählen Sie nach der Auswahl der Menüdialogsprache den Menüeintrag "Sprachpakete verwalten" aus. Im Menü "Sprachpakete verwalten" stehen Ihnen abhängig von der aktuellen Spracheinstellung folgende Möglichkeiten zur Verfügung: – Spracheinstellungen anzeigen – Eine Sprache installieren – Die Sprache umschalten – Eine installierte Sprache deinstallieren SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 101: Datenträger Partitionieren
NTFS nicht komprimiert Zweite DATA Rest Rest NTFS nicht komprimiert Um die Partitionen im Lieferzustand wieder herzustellen, empfehlen wir die Software SIMATIC IPC Image & Partition Creator. Weitere Informationen finden Sie in der zugehörigen Dokumentation. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 102: Einrichten Der Partitionen Unter Windows 7 Ultimate
Eine Partition lässt sich nur verkleinern, falls noch ausreichend Speicherplatz vorhanden ist. 1. Klicken Sie mit der rechten Maustaste auf die Partition, die Sie verkleinern möchten, und klicken Sie dann auf "Volume verkleinern". 2. Folgen Sie den Anweisungen. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 103: Treiber Und Software Installieren
6. Öffnen Sie den Ordner der Treiberdaten: Klicken Sie hierzu auf den Link neben "Driverpath". 7. Starten Sie in dem Ordner das Setup-Programm. Hinweis Bei einer Neuinstallation von Windows-Betriebssystemen muss, wenn notwendig, der Treiber für den Chipsatz vor allen anderen Treibern installiert werden. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 104: Update Installieren
Wiederherstellung kompletter Speicherkarten und Festplatteninhalte sowie einzelner Partitionen (Images). Der SIMATIC IPC Image & Partition Creator und ist über das Siemens Online-Bestellsystem (https://mall.industry.siemens.com) bestellbar. Genauere Informationen zum SIMATIC IPC Image & Partition Creator entnehmen Sie bitte der zugehörigen Produktdokumentation.
Seite 105: Recycling Und Entsorgung
8.6 Recycling und Entsorgung Recycling und Entsorgung Die in dieser Betriebsanleitung beschriebenen Geräte sind aufgrund ihrer schadstoffarmen Ausrüstung recyclingfähig. Für ein umweltverträgliches Recycling und die Entsorgung Ihrer Altgeräte wenden Sie sich an einen zertifizierten Entsorgungsbetrieb. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 106 Gerät warten und instand setzen 8.6 Recycling und Entsorgung SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 107: Technische Angaben
● CSA C22.2 No. 142 (Process Control Equipment) ● ANSI/ISA 12.12.01 (Hazardous Location) ● CSA-213 (Hazardous Location) Approved for use in ● Cl. I Div. 2, GP. A, B, C, D T4 ● Cl. I, Zone 2, GP. IIC T4 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 108 Explosionsgefahr beim Anschließen oder Entfernen des Geräts EXPLOSIONSGEFAHR WARNUNG - EXPLOSIONSGEFAHR - Schließen Sie das Gerät nicht an und entfernen Sie es nicht, solange der Kreis stromführend und nicht sichergestellt ist, dass die Umgebung nicht explosionsgefährdet ist. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 109 Weitere ATEX/IECEx relevante Informationen finden Sie in der Produktinformation A5E37656836-AA und im Internet (https://support.industry.siemens.com/cs/ww/de/view/109486065). Beachten Sie zusätzlich zur Installationsanleitung im Handbuch des IPC477E die folgenden Spezifikationen zur Installation in explosionsgefährdeten Bereichen. Siehe auch Leitungen sichern (Seite 54). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 110: Schiffbauzulassungen
Das Gerät erfüllt, unter Verwendung eines Filters vom Typ Corcom xFC10 (getestet) oder gleichwertig, die EMV-Anforderungen für die Installation im Brücken- und Deckbereich. Folgende Schiffbauzulassungen sind für das Gerät vorgesehen. Die Zertifikate werden nach Abnahme im Internet (https://support.industry.siemens.com/cs/ww/de/ps/14738/cert) zur Verfügung gestellt. ● ABS American Bureau of Shipping (USA) ●...
Seite 111 Dieses Produkt erfüllt die Anforderungen der Koreanischen Zertifizierung. This product satisfies the requirement of the Korean Certification (KC Mark). 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 112: Richtlinien Und Erklärungen
Für Elektrostatisch Gefährdete Bauteile sind folgende Kurzbezeichnungen üblich: ● EGB – Elektrostatisch Gefährdetes Bauteil ● ESD – Electrostatic Sensitive Device als international gebräuchliche Bezeichnung Elektrostatisch gefährdete Bauteile können mit dem entsprechenden Symbol gekennzeichnet sein. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 113: Aufladung
Die Abbildung zeigt die Maximalwerte der elektrostatischen Spannungen, mit denen eine Person aufgeladen wird, in Abhängigkeit von der Luftfeuchtigkeit und vom Material. Diese Werte entsprechen den Angaben der IEC 61000-4-2. ① Synthetisches Material ② Wolle ③ Antistatisches Material wie Holz oder Beton SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 114 Leiterbahnen berühren. Auf diese Weise erreicht und schädigt die Energie der Entladungen empfindliche Bauteile nicht. – Entladen Sie Ihren Körper elektrostatisch, bevor Sie an einer Baugruppe messen. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 115: Maßbilder
Technische Angaben 9.3 Maßbilder Maßbilder 9.3.1 Maßbild 15"-Gerät mit kapazitivem Multi-Touchscreen Vorbereitet für Standfuß ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 116 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 117 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm und Erweiterungselemente ① mit Rundrohradapter SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 118: Maßbild 19"-Gerät Mit Kapazitivem Multi-Touchscreen
Technische Angaben 9.3 Maßbilder ② ohne Rundrohradapter alle Angaben in mm 9.3.2 Maßbild 19"-Gerät mit kapazitivem Multi-Touchscreen Vorbereitet für Standfuß ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 119 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 120 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm und Erweiterungselemente ① ohne Rundrohradapter ② mit Rundrohradapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 121: Maßbild 22"-Gerät Mit Kapazitivem Multi-Touchscreen
Technische Angaben 9.3 Maßbilder 9.3.3 Maßbild 22"-Gerät mit kapazitivem Multi-Touchscreen Vorbereitet für Standfuß ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 122 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 123 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm und Erweiterungselemente ① ohne Rundrohradapter ② mit Rundrohradapter SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 124: Technische Daten
Enclosure Type 4X / 12 (indoor use only) • Qualitätssicherung Nach ISO 9001 Das Gerät darf nur an eine Stromversorgung DC 24 V angeschlossen werden, die den Anforde- rungen einer sicheren Kleinspannung (SELV) gemäß der IEC/EN/DIN EN/UL 60950-1 entspricht. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 125: Leistungsaufnahme (Dc)
10 V/m, 80 … 2000 MHz quenzeinstrahlung 80 % AM nach IEC 61000-4-3 3 V/m, 2 … 2,7 GHz 10 V, 10 kHz … 80 MHz nach IEC 61000-4-6 Störfestigkeit gegen Magnetfeld 100 A/m, 50/60 Hz nach IEC 61000-4-8 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 126: Laufwerk Und Speichermedien
Solid State Drive 1 × ≥ 80 GB; 2,5" SATA-SSD oder > 240 GB CFast-Karte 2 GB optional oder 4 GB optional oder 8 GB optional oder 16 GB optional oder 30 GB optional SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 127 MTBF: Betriebsstunden, nach denen die maximale Helligkeit gegenüber dem ursprünglichen Wert um die Hälfte reduziert ist. Unter Nutzung der eingebauten Dimmfunktion, z. B. zeitgesteuert über Bildschirmschoner oder zentral über PROFIenergy, erhöht sich die MTBF. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 128 Die Ethernet-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Teaming kann in der Konfigurationsoberfläche eingestellt und initiiert werden. Im Teaming-Betrieb werden keine Jumbo-Frames, z. B. für die Kameraanwendung, unterstützt. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 129: Klimatische Umgebungsbedingungen
8,4 ... 200 Hz: 9,8 m/s Lagerung/Transport 5 bis 8,4 Hz: 3,5 mm 8,4 bis 200 Hz: 9,8 m/s Stoßfestigkeit, geprüft nach IEC 60068-2-27, IEC 60068-2-29 Betrieb 50 m/s , 30 ms Lagerung/Transport 250 m/s , 6 ms SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 130: Angaben Zu Isolationsprüfungen, Schutzklasse Und Schutzgrad
Enclosure Type 4X / 12 (indoor use only) nach • UL50 9.4.4 Nennspannungen Die folgende Tabelle zeigt die zulässige Nennspannung und den zugehörigen Toleranzbereich. Nennspannung Toleranzbereich DC +24 V 19,2 bis 28,8 V (+/–20 %) SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 131: Strombedarf Der Komponenten
Für den Anlauf des Geräts sind mindestens 5 A Einschaltstrom für 15 ms erforderlich. Der Spitzenwert des Anlaufstroms hängt von der Eingangsspannung und der Impedanz der Stromversorgung DC 24 V ab. Höhere Spitzenströme als 6,5 A sind möglich. Die Funktion des Geräts wird dadurch nicht beeinträchtigt. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 132: Hardwarebeschreibungen
SATA Differential SATA Differential SGND Signal GND (ground for signal integrity) Card Detect In Device GND TBD (not connected) TBD (not connected) TBD (not connected) TBD (not connected) Device GND LED1 LED Output (not connected) SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 133: Displayport
ML_Lane3+ DP-Daten 3+ Ausgang Masse ML_Lane3- DP-Daten 3- Ausgang CONFIG1 CAD Cable Adaptor Detect Eingang CONFIG2 Masse (PullDown) AUX_CH+ Hilfskanal+ Bidirektional Masse AUX_CH- Hilfskanal- Bidirektional Hot Plug Detect Eingang Masse DP_PWR +3.3V (abgesichert) Ausgang SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 134: Ethernet
Eingang / Ausgang VBUS + 5 V (abgesichert) Ausgang Datenleitung USB2 Eingang / Ausgang Datenleitung USB2 Eingang / Ausgang Masse – Datenleitung USB3 Eingang Datenleitung USB3 Eingang Masse – Datenleitung USB3 Ausgang Datenleitung USB3 Ausgang SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 135: Usb 2.0
USB 2.0 USB 2.0 Schnittstelle Pin-Nr. Kurzbezeichnung Bedeutung USB_P5V_fused (A) +5V (abgesichert) für externe USB Schnittstelle USB_D0M (E/A) Daten-, USB Kanal 0 USB_D0P (E/A) Daten+, USB Kanal 0 USB_GND GND für externe USB Schnittstelle SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 136: Systemressourcen
Frei IRQ13 Numeric data processor ISA-exclusiv IRQ14 Frei IRQ15 Frei IRQ16 High Definition Audio Controller PCI-shared SATA AHCI Controller LAN1 (I219-LM) Graphics Management Engine Interface USB XHCI Controller IRQ17 PCIe-x4-Slot on Riser (1x4) PCI-exclusiv SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 137 Technische Angaben 9.5 Hardwarebeschreibungen Interrupt Interrupt-Typ IRQ18 PCIe-x4-Slot on Riser PCI-shared LAN2 (I210) IRQ19 LAN3 (I210) (optional) PCI-exclusiv IRQ20 Frei IRQ21 Frei IRQ22 Frei IRQ23 Frei SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 138: Ein-/Ausgabebereiche
Batteriestatusregister (nur lesen, wenn der RTC_BAT_SURVEY_EN Adresse auf "1" steht; 404Dh) (Seite 140) 9.5.3.2 Watchdog-Triggerregister (nur lesen, Adresse 062h) Watchdog-Triggerregister Der Watchdog wird durch einen Lesevorgang (Adresse 066h) von diesem Register getriggert. Das Ergebnis des Lesens hat keine Bedeutung (= Dummy-Lesen). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 139: Watchdog-Freigaberegister (Lesen/Schreiben, Adresse 062H)
710 ms/32s 840 ms/48s 960 ms/64s Rote Watchdog-LED ansteuern Rote LED (WD) aus Rote LED (WD) ein Watchdog-Fehler/Anzeigen und Rücksetzen WD inaktiv WD hat ausgelöst Rote LED nach Watchdog-Alarm zurücksetzen (Bit 7 = 1 schreiben) SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 140: Batteriestatusregister (Nur Lesen, Wenn Der Rtc_Bat_Survey_En Adresse Auf "1" Steht; 404Dh)
Das NVRAM belegt einen 512 KB großen Memory-Adressbereich, der über PCI-Register gelesen werden kann. Bedeutung der Bits NVRAM-Adressregister PCI-Registeradresse: PCI-Registerinhalt: Länge des Memory-Bereichs NVRAM-Basisadressregister NVRAM-Memoryadresse (Standar- deinstellung) C2B0 0000 Adresse wird dynamisch vergeben, 80000 h abhängig vom Geräteausbau SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 141: Bios-Beschreibung
Ihrer Bestellung sind einzelne BIOS-Untermenüs oder Setup-Parameter nicht vorhanden. Die Oberfläche Ihres BIOS-Setup kann von den Abbildungen in diesem Dokument abweichen. Sie finden die ausführliche BIOS-Beschreibung im Internet auf den Support-Seiten unter der Beitrags-ID 92189178 (http://support.automation.siemens.com/WW/view/de/92189178). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 142: Bios-Auswahlmenü Öffnen
2. Drücken Sie sofort nach dem Einschalten des Geräts die Taste "Esc" und halten Sie diese gedrückt. Hinweis Nach dem Einschalten des Geräts wird folgende Meldung kurz angezeigt: Press Esc for boot options Das BIOS-Auswahlmenü wird angezeigt: Die Anzahl der Schaltflächen im BIOS-Auswahlmenü ist von Ihrer Gerätevariante abhängig. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 143 Intel Management Engine BIOS Extension von Active Management Tech- nology Support (AMT) Verfügbar ab Windows 8 oder höher, falls vom Gerät unterstützt Nur falls die Hardware AMT unterstützt und im BIOS-Setup die AMT-Option "Intel AMT Configura- tion Screens" auf "Enabled" steht. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 144: Aufbau Der Bios-Setup-Menüs
Energierverwaltung der CPU und des Geräts festlegen Boot Bootoptionen z. B. Bootreihenfolge bestimmen Exit Speichern und Beenden (siehe Exit-Menü) Die Menüs sind immer gleich aufgebaut. Die folgende Abbildung zeigt ein Beispiel für das Menü "Main". Gerätespezifische Information ist unscharf dargestellt. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 145 Teil in Untermenüs befinden. ④ Hilfebereich Im mittleren rechten Bereich werden kurze Hilfetexte zum momentan gewählten Setup-Parameter angezeigt. ⑤ Tastenbelegung In der Fußzeile befindet sich die Tastenbelegung für die Navigation im BIOS-Setup. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 146: Exit-Menü
Voraussetzung: Die Parameter sind zuvor mit "Save Custom Defaults" gespeichert worden. Save Custom Defaults Die aktuell eingestellten Setup-Parameter werden als benutzerspezifi- sches Profil gespeichert (siehe auch "Load Custom Defaults"). Discard Changes Alle Änderungen werden verworfen. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 147: Bios-Update
9.6.5 BIOS-Update Überprüfen Sie regelmäßig, ob Updates für Ihr Gerät zum Download bereitstehen. Weitere Informationen finden Sie im Internet unter folgender Adresse: After Sales Informations-System von SIMATIC PC (http://www.siemens.de/asis). BIOS-Setup-Einstellungen notieren und wieder herstellen ACHTUNG Unwiederbringlicher Datenverlust Nach dem BIOS-Update sind alle BIOS-Setup-Einstellungen gelöscht. Das System kann dadurch in einen undefinierten Zustand geraten.
Seite 148: Alarm-, Fehler- Und Systemmeldungen
CMOS battery failed CMOS Batterie ist leer oder nicht angeschlos- sen. Realtime clock has lost power Die CMOS-Uhr wurde ohne oder mit zu schwa- cher Batterie betrieben z. B. beim Batteriewech- sel. Kontrollieren Sie die CMOS-Uhr. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 149: Active Management Technology (Amt)
CD/DVD als auch als Floppy-Laufwerk eingebunden und benutzt werden. Ist das Image bootfähig, so kann der SIMATIC IPC mit Intel® AMT auch davon booten. Die folgende Abbildung zeigt die Fernwartung von SIMATIC IPCs mit Intel® AMT z. B. bei defektem Betriebssystem oder fehlerhaften BIOS-Einstellungen: SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 150: Übersicht Amt
6. Verlassen Sie das BIOS-Setup über die Taste <F10> (Save and Exit). Einstellungen in der MEBx 1. Wählen Sie mit den Pfeiltasten "MEBx" und bestätigen Sie mit der Taste <Enter>. 2. Wählen Sie "MEBx Login“. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 151 Zugriff über das Netzwerk mittels "Activate Network Access". 6. Bestätigen Sie die erscheinenden Dialoge mit "Y" ("Z" auf einer deutschen Tastatur). Beim darauf folgenden Neustart werden bei Bedarf automatisch und einmalig Treiber beim Windows-Systemstart installiert. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 152: Intel® Amt Auf Standardeinstellungen Zurücksetzen Und Amt Deaktivieren
7. Bestätigen Sie den Dialog mit "Y" ("Z" auf einer deutschen Tastatur), um alle Einstellungen der Management Engine (ME) zu verwerfen. Es erscheint die Meldung: "Unconfiguration in process...". Das Gerät wird anschließend automatisch neu gestartet. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 153: Netzwerkadresse Ermitteln
2. Wählen Sie für "User Consent" den Wert "KVM". Damit ein Benutzer mit Administrator-Rechten diese Code-Abfrage umgehen kann, gehen Sie wie folgt vor: 1. Wählen Sie im MEBx "Intel(R) AMT Configuration > User Consent". 2. Aktivieren Sie "Opt-in Configurable from Remote IT". SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 154: Funktionsumfang Unter Windows
Pagefile Verfügbar Verfügbar Printing Utilities and Management Verfügbar Verfügbar Registry Filter Verfügbar Verfügbar Remote Assistance Verfügbar Verfügbar Remote Client Verfügbar Verfügbar Remote Desktop Verfügbar Verfügbar SIMATIC IPC DiagBase Verfügbar Verfügbar Speech Verfügbar Nicht verfügbar SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 155 Windows Security Center Verfügbar Verfügbar Windows Update Verfügbar Verfügbar Wireless Networking Verfügbar Verfügbar Beachten Sie die Lizenzvereinbarungen zu Windows Embedded Standard 7. Weitere Informationen zur Sprachauswahl entnehmen Sie bitte dem Kapitel "Windows (Seite 95)". SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 156 Technische Angaben 9.8 Funktionsumfang unter Windows SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 157: Technische Unterstützung
Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (https://support.industry.siemens.com) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa- db/de/Seiten/default.aspx)
Seite 158: Problemlösung
Schaltfläche "Setup Configuration Utility (SCU)" aus. 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. Uhrzeit / Datum sind Pufferbatterie ist leer. Wechseln Sie die Pufferbatterie. auch nach korrekter Einstellung im BIOS- Setup wiederholt falsch SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 159 "chkdsk" funktioniert EWF (Enhanced Write Filter) ist aktiv. Deaktivieren Sie den EWF oder verwenden Sie eine nicht Wenn der EWF aktiviert ist, dann wird alternative Methode zu "chkdsk". das Kommando "chkdsk" nicht unter- stützt. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 160: Hinweise Zum Einsatz Von Fremdbaugruppen
Sie dann den Rechner neu. Tritt der Fehler Signalfrequenzen oder Signal- • nicht mehr auf, war die verwendete Fremdbaugruppe Ursa- pegel werden nicht eingehalten che der Störung. Ersetzen Sie diese durch eine SIEMENS- Abweichende Steckerbelegung • Baugruppe oder stimmen Sie sich mit dem Lieferanten der Fremdbaugruppe ab.
Seite 161: Kennzeichen Und Symbole
Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Ge- Warnung vor heißer Oberfläche fährdete Bauteile) Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzi- CD/DVD auswerfen altrennung Ein-Aus-Taster, ohne Potenzialtren- nung SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 162: Zertifikate, Zulassungen Und Kennzeichen
CE-Kennzeichen für die europäischen Kennzeichen der Federal Commu- Länder nications Commission für USA EFUP (Environment Friendly Use Zulassung für Korea Period)-Kennzeichen für China Prüfzeichen der Underwriters Labora- Entsorgungshinweis, beachten Sie tories die örtlichen Vorschriften SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 163: B.5 Schnittstellen
DisplayPort-Schnittstelle Smart Card Reader DVI-D-Schnittstelle Line In LAN-Schnittstelle, nicht zugelassen Line Out für den Anschluss von WAN oder Telefon Serielle Schnittstelle Mikrofon-Eingang USB-Schnittstelle Universal Audio Jack USB 2.0 Hispeed-Schnittstelle Kopfhörer-Ausgang USB 3.0 SuperSpeed-Schnittstelle SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 164 Kennzeichen und Symbole B.5 Schnittstellen SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 165: Abkürzungsverzeichnis
Taktsignal für Steuerungen CMOS Complementary Metal Oxide Semi- Komplementäre Metalloxid-Halbleiter conductors Certificate of Authentificity Microsoft Windows Product Key Certificate of License Lizenzzertifizierung Communications Port Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 166 Bidirektionale Centronics-Schnittstelle Escape Character Steuerzeichen Enhanced Write Filter Frequently Asked Questions Häufig gestellte Fragen FAT 32 File Allocation Table 32bit Dateizuordnungstabelle 32bit FBWF File Based Write Filter Floppy Disk 3,5"-Diskettenlaufwerk Front Side Bus Ground Gerätemasse SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 167 Speicher im Format 32 x 24,5 mm Mehrpunktfähige Programmiergeräte- Schnittstelle MS-DOS Microsoft Disc Operating System MTBF Mean Time Between Failure Multilanguage User Interface Mehrsprachiges Betriebssystem bei Windows mit Sprachumschaltung; 5-sprachig: deutsch, eng- lisch, französisch, spanisch, italienisch Not Applicable SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 168 Read-Only Memory RS 485 Reconciliation Sublayer 485 Bidirektionales Bussystem, das für bis zu 32 Teilnehmer konzipiert ist. Real Time Clock Echtzeituhr Reliable Transfer Service Sendeteil einschalten Receive Data Datenübertragungssignal SATA Serial Advanced Technology Attachment SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 169 Positive Versorgungsspannung von integrierten Schaltungen Verein Deutscher Elektrotechniker Video Graphics Array Videoadapter nach Industriestandard Voltage Regulator Module Virtualization Technology Technology von Intel mit der eine virtuelle abge- schlossene Umgebung zur Verfügung gestellt werden kann. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 170 Programmierüberwachung mit Fehlererkennung und -meldung. WLAN Wireless LAN Drahtloses lokales Netzwerk Wake on Local Area Network World Wide Web Execute Disable Capability Hardwareimplementierung EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 171: Glossar
übertragenen Signalzustände pro Sekunde an. Treten nur zwei Zustände auf, entspricht ein Baud einer Übertragungsrate von 1 Bit/s. Baugruppe Baugruppen sind steckbare Einheiten für Automatisierungsgeräte, Programmiergeräte oder PCs. Es gibt sie z.B. als zentrale Baugruppen, Anschaltungen, Erweiterungsbaugruppen oder als Massenspeicher (Massenspeicherbaugruppe). SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 172 Eingebaute Hardware und Software, die die Funktionsweise eines bestimmten internen oder peripheren Geräts steuert (z.B. Tastatur-Controller). EGB-Richtlinie Richtlinie für den Umgang mit elektrostatisch gefährdeten Bauteilen. EMV-Richtlinie Richtlinie der EU zur Elektromagnetischen Verträglichkeit. Die Einhaltung wird mit dem CE- Symbol und der EG-Konformitätsbescheinigung bestätigt. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 173: Energieverwaltung
Konfigurierbarer Schreibfilter, der es ermöglicht, einzelne Dateien vor Schreibzugriffen zu schützen. Formatierung ist die Grundeinteilung des Speicherraums auf einem magnetischen Datenträger in Spuren und Sektoren. Das Formatieren löscht alle auf einem Datenträger vorhandenen Daten. Jeder Datenträger muss vor der erstmaligen Benutzung formatiert werden. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 174: Gerätekonfiguration
Bedarf wiederherzustellen. Intel Active Management Technology Diese Technologie bietet die Diagnose, Verwaltung und Fernsteuerung von PCs . Sie ist nur wirksam, wenn es von allen betroffenen Systemkomponenten, wie Prozessor, Betriebssystem und Applikationssoftware unterstützt wird. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 175: Konfigurationssoftware
License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. License Key Diskette Die License Key Diskette beinhaltet die Autorisierungen bzw. die License Keys, die benötigt werden um die geschützte SIMATIC-Software freizuschalten.
Seite 176 Restricted Access Location: Installation des Geräts in einer Betriebsstätte mit beschränktem Zutritt, z.B. ein abschließbarer Schaltschrank. Recovery-Funktion des USB-Sticks enthält die Tools zum Einrichten von Festplatten und das Windows-Betriebssystem. Reset Hardware-Reset: Rücksetzen/Neustart des PC mittels Taster/Schalter. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 177 Ein Solid State Drive ist ein Laufwerk, das wie eine herkömmliche Festplatte eingebaut werden kann, ohne eine rotierende Scheibe oder andere bewegliche Teile zu enthalten, da nur Halbleiterspeicherbausteine vergleichbar großer Kapazität verwendet werden. Die Vorteile sind Robustheit, kurze Zugriffszeiten, niedriger Energieverbrauch und schnelle Datenübertragung. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 178: Warmstart
Wake on Local area network. Mit dieser Funktion kann der PC über die LAN-Schnittstelle gestartet werden. Warmstart Unter einem Warmstart versteht man einen Wiederanlauf nach einem Programmabbruch. Das Betriebssystem wird neu geladen und gestartet. Mit dem Hotkey CTRL + ALT+ DEL wird ein Warmstart durchgeführt. SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 179: Index
Menü Exit, 146 Erstinbetriebnahme, 57 Menüaufbau, 144 Ethernet, 53 Boot-Vorgang, 148 Ethernet-Adresse, 31 Ethernet-Schnittstelle, 134 EU-Konformitätserklärung, 107 EWF (Enhanced Write Filter), 69 Explosionsschutzrichtlinie, 109 Basisadressregister, 140 CE-Kennzeichnung, 107 FBWF (File Based Write Filter), 72 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 180 Hauptabmessungen, 115, 116, 117 Pufferbatterie, 68 IPC477E PRO 19 Zoll Pufferspeicher, 126 Rückansicht, 12 IPC477E PRO 19 Zoll Touch Hauptabmessungen, 118, 119, 120 IPC477E PRO 22 Zoll Touch Recovery-Funktion, 93 Hauptabmessungen, 121, 122, 123 Reinigungsmittel, 88 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 181 Windows 7 Ultimate Standardeinbaulage, 33 Datensicherung, 104 statische Elektrizität Partitionierung, 102 Schutzmaßnahmen, 114 Windows Embedded Standard Störaussendung, 125 Datensicherung, 104 Strahlung, 24 Windows Embedded Standard 7 hochfrequente Strahlung, 24 Partitionen einrichten, 101 Systempartition, 94 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
Seite 182 Index Windows Wartungscenter, 59 Windows XP Professional Datensicherung, 104 Zertifikate, 107 Zulassungen, 107 Zulassung Schiffbau, 110 SIMATIC IPC477E PRO Betriebsanleitung, 08/2017, A5E39912461-AA...
