Gerät erweitern und parametrieren
6.6 CFast-Karte ein- und ausbauen

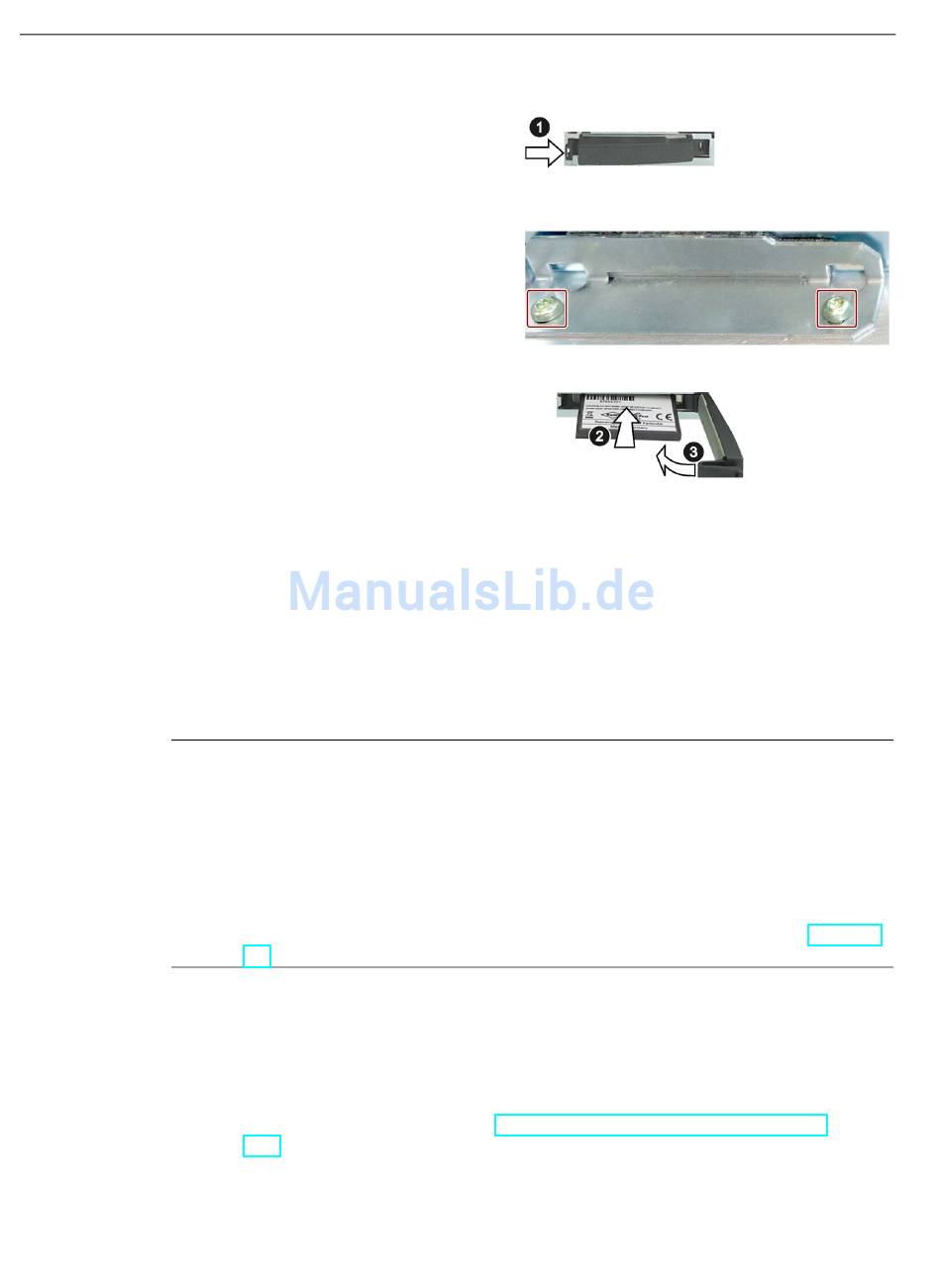

1. Nur beim Einbaugerät: Lösen Sie die
Verriegelung der Abdeckung.
Drücken Sie dabei in Pfeilrichtung gegen
die Abdeckung. Öffnen Sie die Abde-
ckung vollständig.
2. Nur beim PRO-Gerät: Lösen Sie die ge-
kennzeichneten Schrauben der Abde-
ckung.
3. Setzen Sie die CFast-Karte wie abgebil-
det in den externen Steckplatz ein.
Drücken Sie die CFast-Karte in den
Steckplatz, bis sie einrastet (Kugel-
schreiber-Mechanik).
4. Schließen und verriegeln Sie die Abde-
ckung.
Ausbau
Führen Sie die Arbeitsschritte in umgekehrter Reihenfolge durch.
6.6.2

CFast-Karte ein- und ausbauen (interner Steckplatz)

Einbau und Ausbau der CFast-Karte sind bei allen Gerätevarianten gleich. Verwenden Sie
für den industriellen Einsatzbereich nur SIMATIC IPC CFast-Karten.
Hinweis
Beachten Sie folgende Punkte:
• Verwenden Sie den hier beschriebenen Steckplatz ausschließlich für eine CFast-Karte.
• Stecken Sie in den Steckplatz für die CFast-Karte keine CompactFlash-Karte (CF-Karte).
• Ersetzen Sie die SIMATIC IPC CFast-Karte nur gegen eine SIMATIC IPC CFast-Karte
gleichen oder höheren Fabrikationsstands. Beim SIMATIC IPC477D darf nur eine
SIMATIC CFast-Karte ab Fabrikationsstand 02 eingesetzt werden.
Den Fabrikationsstand finden Sie auf der SIMATIC CFast-Karte, siehe Kapitel "Zubehör
(Seite 25)".
Voraussetzung
● Das Gerät ist von der Stromversorgung getrennt.
● Das Gerät ist geöffnet.
● Nur beim 12"-Touch-Einbaugerät:
Das SSD ist ausgebaut, siehe Kapitel "SSD austauschen (Gerät mit 12"-Display)
(Seite 117)".
● SIMATIC IPC CFast-Karte, die für den industriellen Einsatz zugelassen ist.
108
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
