3.2.4 Gerät mit Montagebügeln befestigen
Bei höheren Anforderungen an die Dichtheit der Frontseite kann eine Befestigung des
Geräts mit Montagebügeln in einem Schrank notwendig sein. Sie können das Gerät mit
jeweils 6 Montagebügeln befestigen.
Die Montagebügel sind als Zubehör bestellbar. Zubehör finden Sie im Kapitel Zubehör
(Seite 25).
Voraussetzung
● Alle Verpackungsbestandteile und Schutzfolien am Gerät wurden entfernt.
● Montagebügel aus dem Zubehör liegen bereit.
● Außensechskantschlüssel 2,5 mm
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD

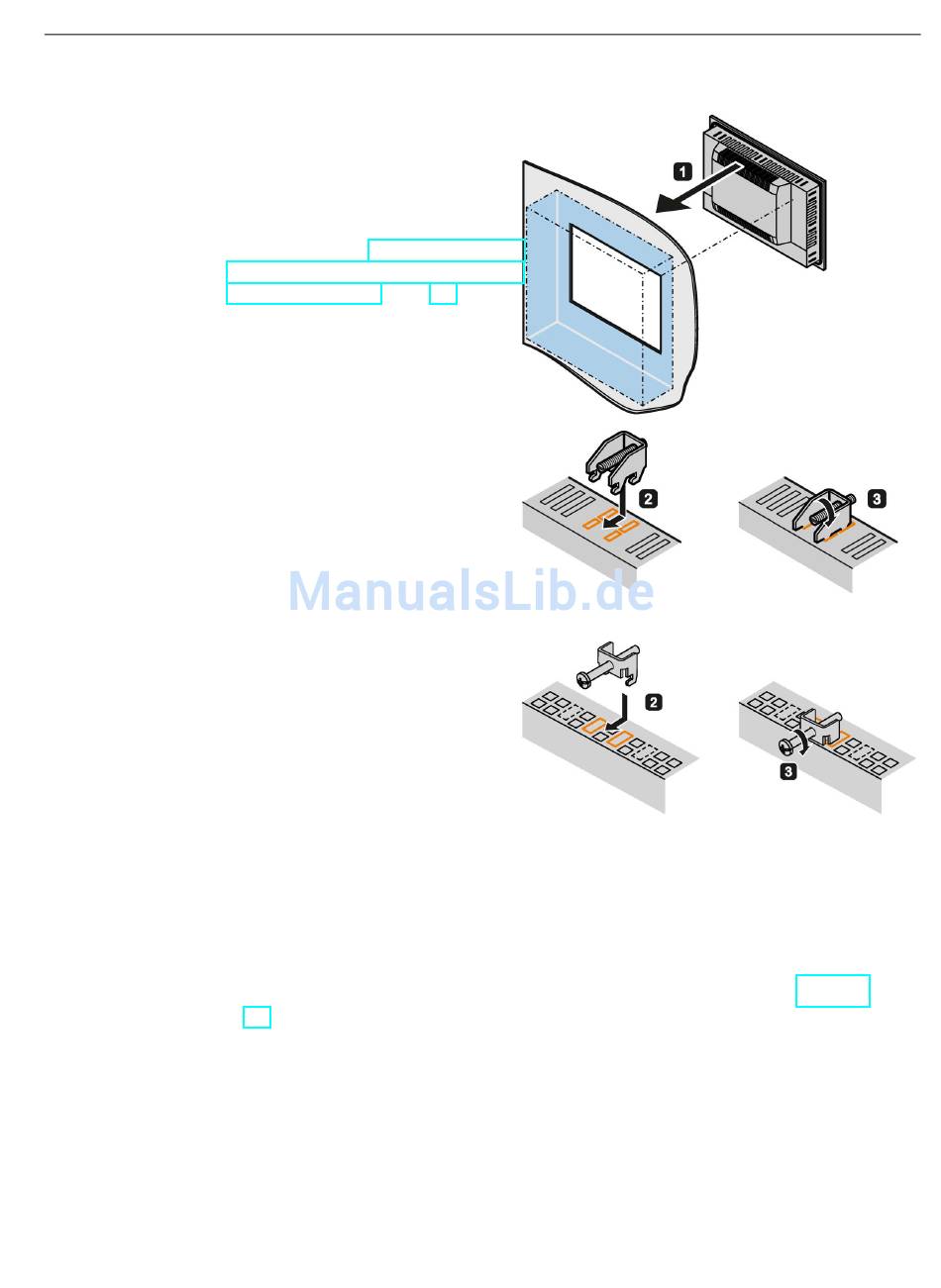

Setzen Sie das Gerät von vorn in
den Einbauausschnitt ein. Sichern
Sie das Gerät gegen Herausfallen.
Setzen Sie einen Montageclip in die
vorgesehene Aussparung am Gerät
ein. Beachten Sie die richtige Positi-
on, siehe Kapitel "Montageclips oder
Montagebügel, Position für IP65
geeigneten Einbau (Seite 44)".
Fixieren Sie den Montageclip durch
Anziehen des Gewindestifts. Das
maximale Drehmoment beim Anzie-
hen der Gewindestifte der Montage-
clips beträgt 0,5 Nm.
Wiederholen Sie die Arbeitsschritte 2
und 3 bis alle Montageclips befestigt
sind.
Kontrollieren Sie den Sitz der Ein-
baudichtung.
Gerät einbauen und anschließen
Montageclips für Geräte mit 12"-Display
Montageclips für Geräte 15"-, 19"- und 22"-Display
