Überblick
2.2 Aufbau

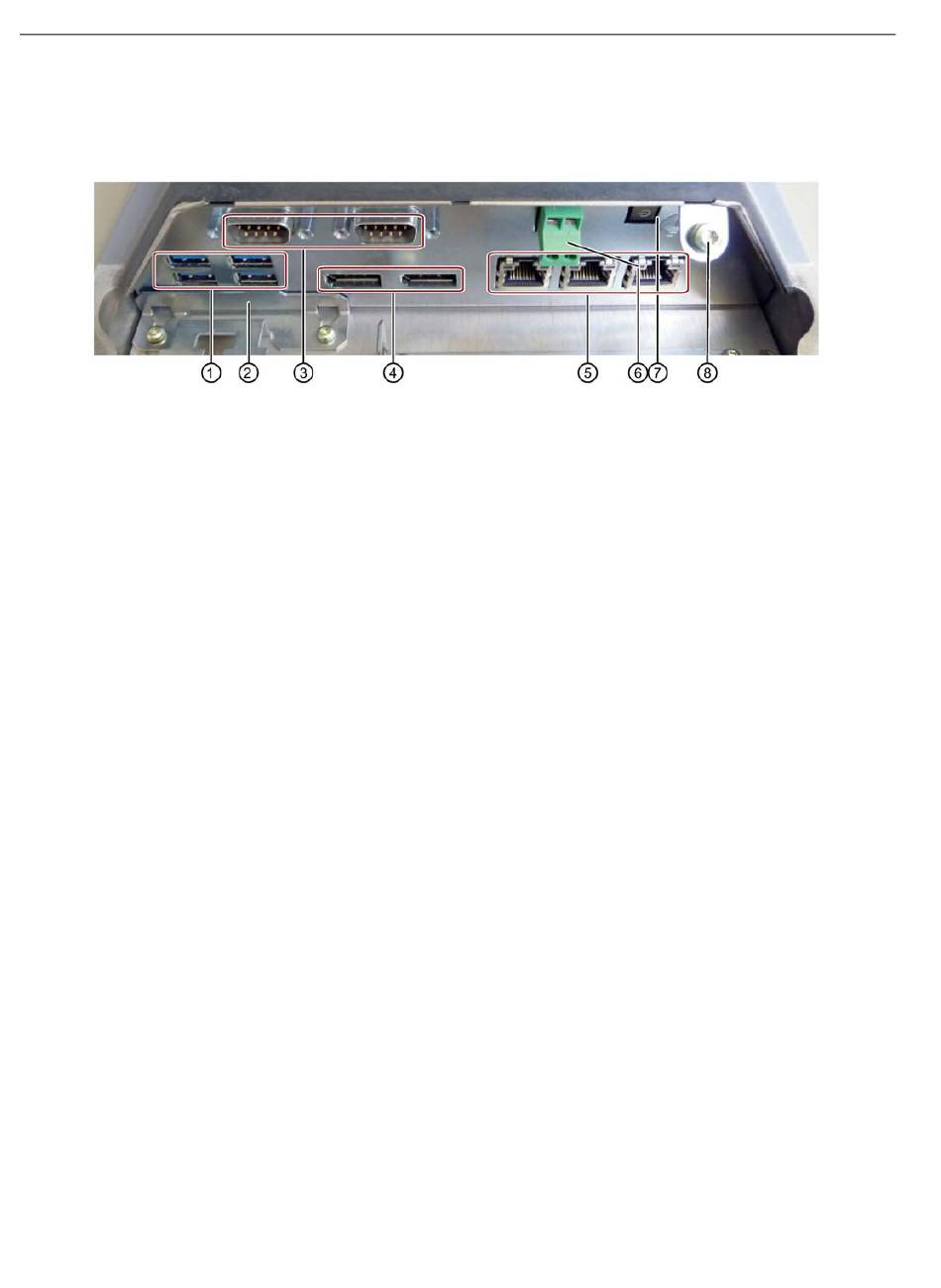

2.2.1 Schnittstellen und Bedienelemente beim PRO-Gerät
Die Zuordnung der Schnittstellen ist innen am Anschlussfachdeckel dargestellt.
①
4 × USB-Schnittstelle
②
Steckplatz für CFast-Karte
③
COM1/2-Schnittstelle (optional)
④
Displayport
⑤
3 × Ethernet-Schnittstelle
⑥
Anschlussklemme
Stromversorgung DC 24 V
⑦
Ein-Aus-Schalter
⑧
Schutzleiteranschluss
14
USB 3.0 high speed/high current
Hinter der Zugentlastung
Serielle Schnittstell, 9-poliger SUB-D-Stecker
RJ45-Ethernet-Anschluss, 10/100/1000 Mbps
Anschlussklemme im Lieferzustand gesteckt
SIMATIC IPC477E PRO
Betriebsanleitung, 08/2017, A5E39912461-AA
