7.4.1.3 SSD austauschen (Gerät mit 12"-Display)
Voraussetzung
● Das Gerät ist von der Stromversorgung getrennt.
● Das Gerät ist geöffnet, siehe Kapitel "Einbaugerät öffnen (Seite 97)".
● Ein SSD
● Ein Schraubendreher T10
Vorgehensweise
Ausbau

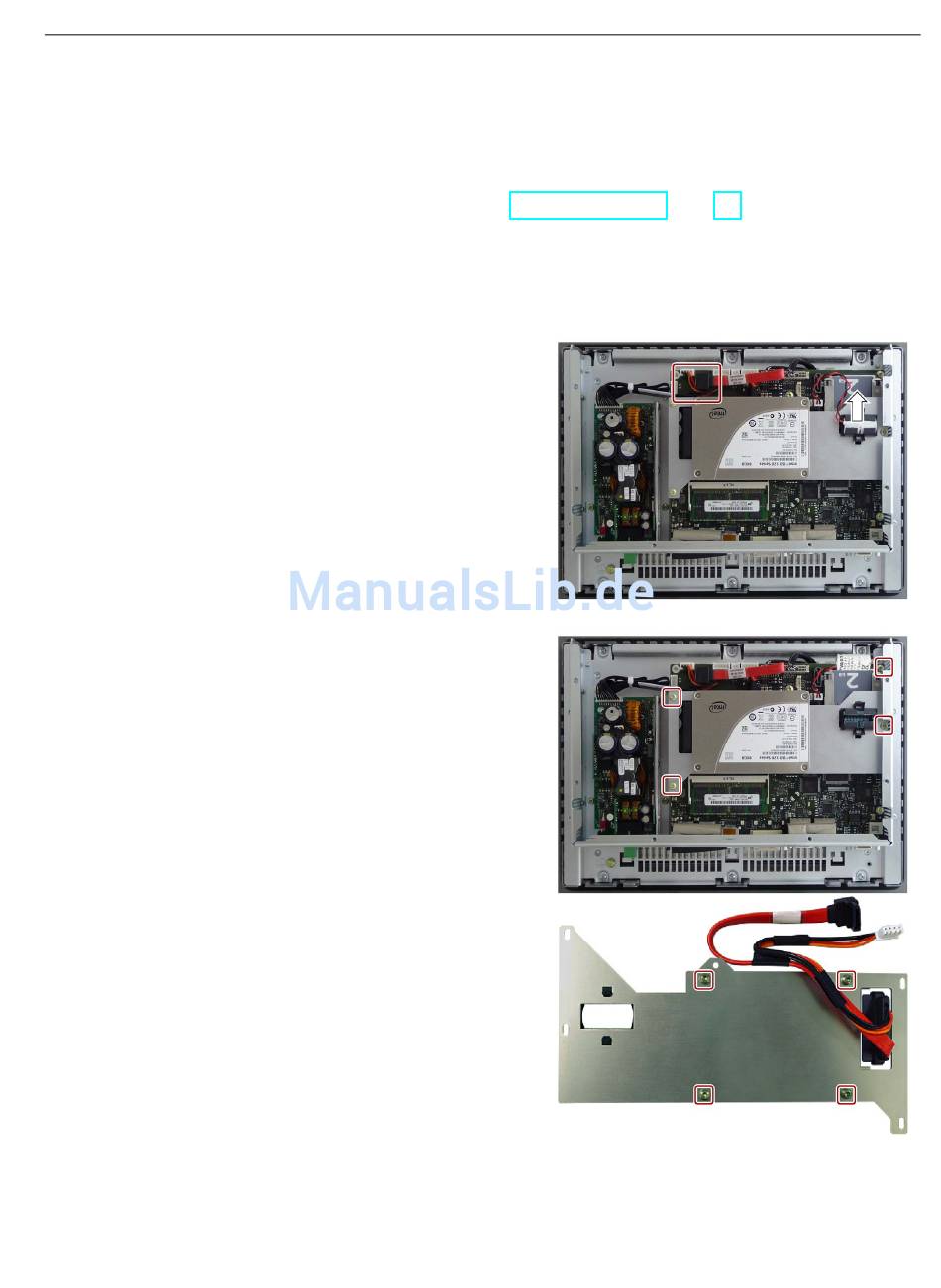

1. Ziehen Sie die beiden gekennzeichneten
Stecker. Um den SATA-Stecker abzuzie-
hen, drücken Sie die metallene Stecker-
arretierung an der Stirnseite des Ste-
ckers.
2. Nehmen Sie die Pufferbatterie wie mit
dem Pfeil gekennzeichnet aus ihrer Hal-
terung.
Ziehen Sie den Batteriestecker nicht ab.
Wenn der Batteriestecker abgezogen
wurde, muss das BIOS-Setup erneut
durchgeführt werden und Sie müssen
Datum und Uhrzeit neu einstellen.
3. Entfernen Sie die gekennzeichneten
Schrauben und nehmen Sie den Fest-
plattenhalter mit dem SSD aus dem Ge-
rät.
4. Drehen Sie den Festplattenhalter und
entfernen Sie die gekennzeichneten
Schrauben.
5. Ziehen Sie die Stecker von der Schnitt-
stelle des SSD ab.
Einbau
Gehen Sie in umgekehrter Reihenfolge vor. Stecken Sie die Pufferbatterie in die Halterung
und schließen Sie das Gerät.
