1.2.2 Geräte mit kapazitivem Multi-Touchscreen

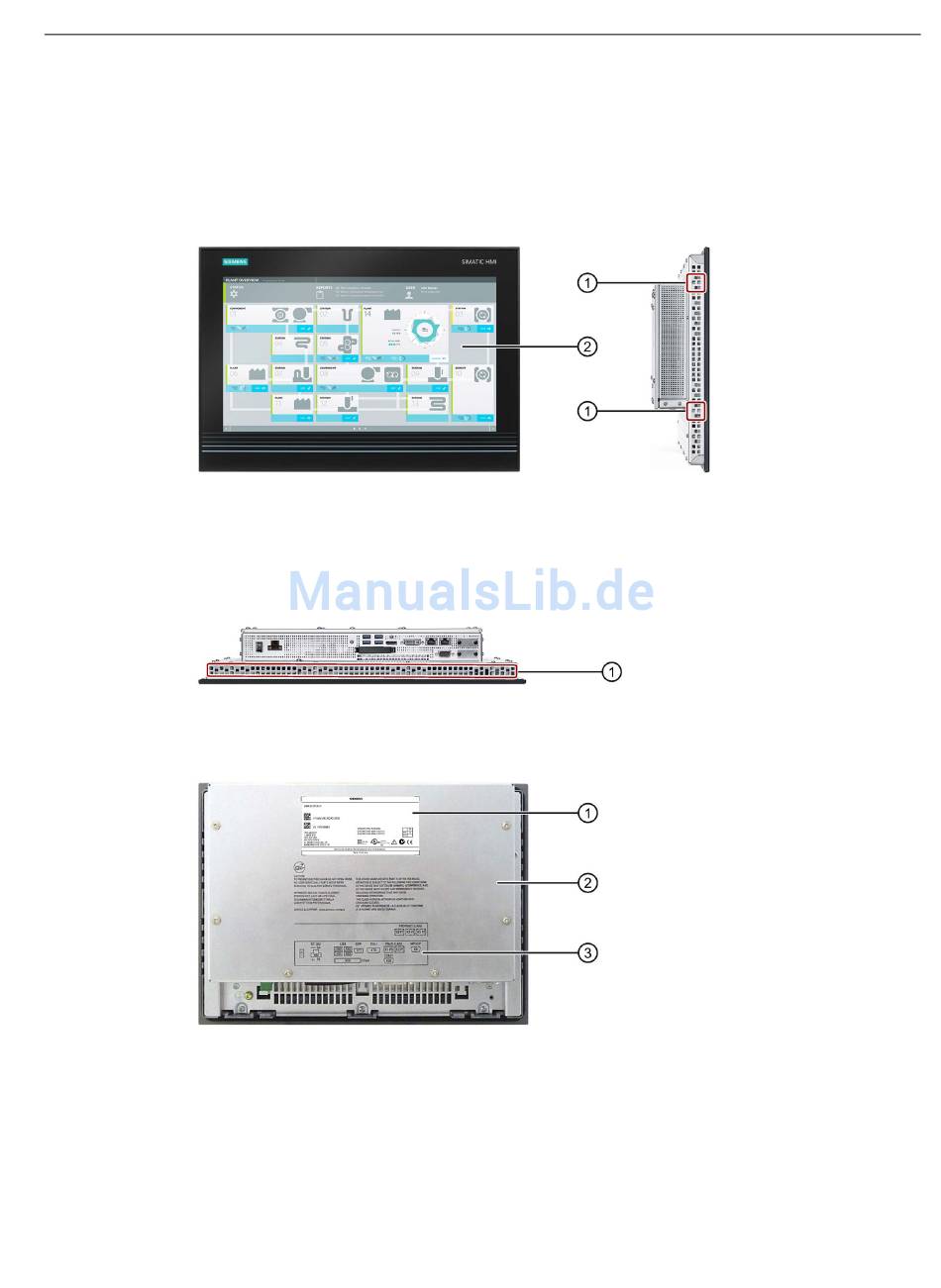

Die folgenden Abbildungen zeigen beispielhaft das 19"-Gerät ohne DVD-Laufwerk und ohne
PCIe-Karte.
Vorder- und Seitenansicht
①
②
Untersicht
Diese Untersicht zeigt ein Gerät mit Stromversorgung DC 24 V ohne Feldbusschnittstelle.
①
Rückansicht
①
②
③
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
Aussparungen für jeweils einen Montageclip
Display mit Touchscreen
Aussparungen für jeweils einen Montageclips
Typenschild
Rückwand
Bedruckung für die Schnittstellen
Überblick
1.2 Aufbau der Einbaugeräte
15
