Überblick
1.2 Aufbau der Einbaugeräte
1.2.3 Touch/Key-Geräte mit resistivem Single-Touchscreen

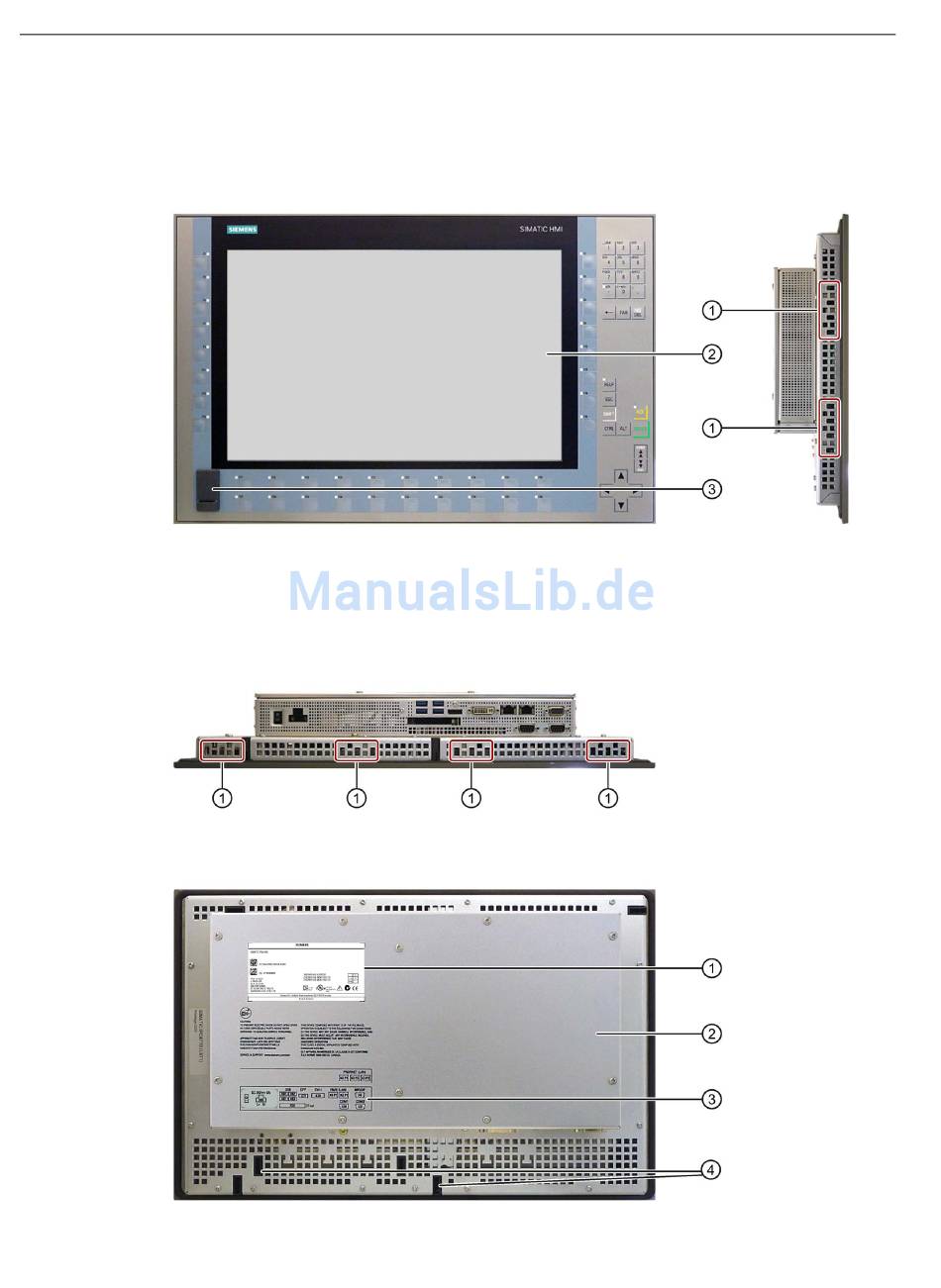

Die folgenden Abbildungen zeigen das Touch/Key-Gerät (nur 15") ohne DVD-Laufwerk und
ohne PCIe-Karte.
Vorder- und Seitenansicht
①
②
③
Untersicht
Diese Untersicht zeigt ein Gerät mit Stromversorgung DC 24 V und PROFIBUS-Schnittstelle.
①
Rückansicht
16
Aussparungen für jeweils einen Montageclip
Display mit Touchscreen
USB-Schnittstelle
Aussparungen für jeweils einen Montageclip
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
