Stromversorgung Pro-Gerät; Anschlussfachdeckel Öffnen Und Schließen - Siemens SIMATIC IPC477D Betriebsanleitung

Gerät einbauen und anschließen
3.4 Gerät anschließen
3.4.3 Stromversorgung PRO-Gerät
3.4.3.1 Anschlussfachdeckel öffnen und schließen
Voraussetzung
● Das Gerät ist von der Stromversorgung getrennt.
● Schraubendreher Torx TX20
Anschlussfachdeckel öffnen

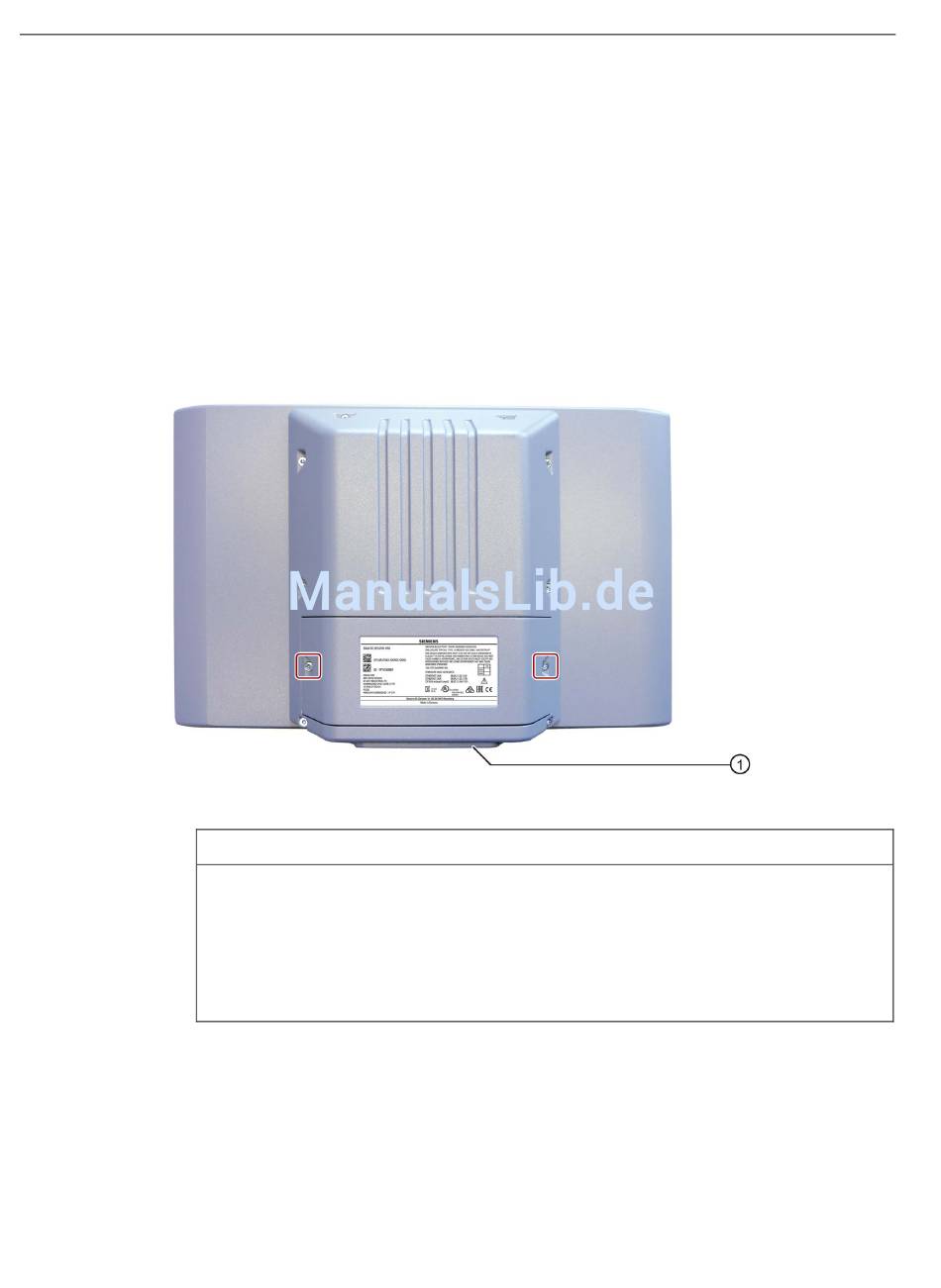

1. Lösen Sie die markierten Schrauben M4x16.
2. Nehmen Sie den Anschlussfachdeckel vorsichtig nach oben ab und legen Sie ihn ab.
Die Zuordnung der Schnittstellen ist an der Innenseite des Anschlussfachdeckels
dargestellt.
3. Führen Sie die Anschlusskabel durch den Tragarm oder Standfuß von unten
Gerät hinein und schließen Sie sie an den Schnittstellen im Innern an.
62
ACHTUNG
Beschädigung der Dichtung beim Öffnen
Wenn das Gerät schon längere Zeit nicht geöffnet wurde, können Rückwandhaube und
Anschlussfachdeckel durch die Dichtung am Gehäuse anhaften. Das Öffnen unter
großer Krafteinwirkung oder mit Werkzeugen zerstört die Dichtung. Spritz- und
Strahlwasser sowie eindringende Substanzen können dann das Gerät beschädigen.
Öffnen Sie den Anschlussfachdeckel nur vorsichtig, ohne große Krafteinwirkung.
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
