7. Kontrolltafel
Die im vorderen Teil der Stromversorgung montierte Kontrolltafel besteht aus einem LCD-Display mit 4 Zeilen und 20
Zeichen, einem mehrfarbigen, von hinten beleuchteten Zustandsanzeiger und einem Tastfeld mit 5 Tasten.
Der Zugang zu den Menüs der unterbrechungsfreien Stromversorgung erfolgt mittels der Tasten auf der Vordertafel.

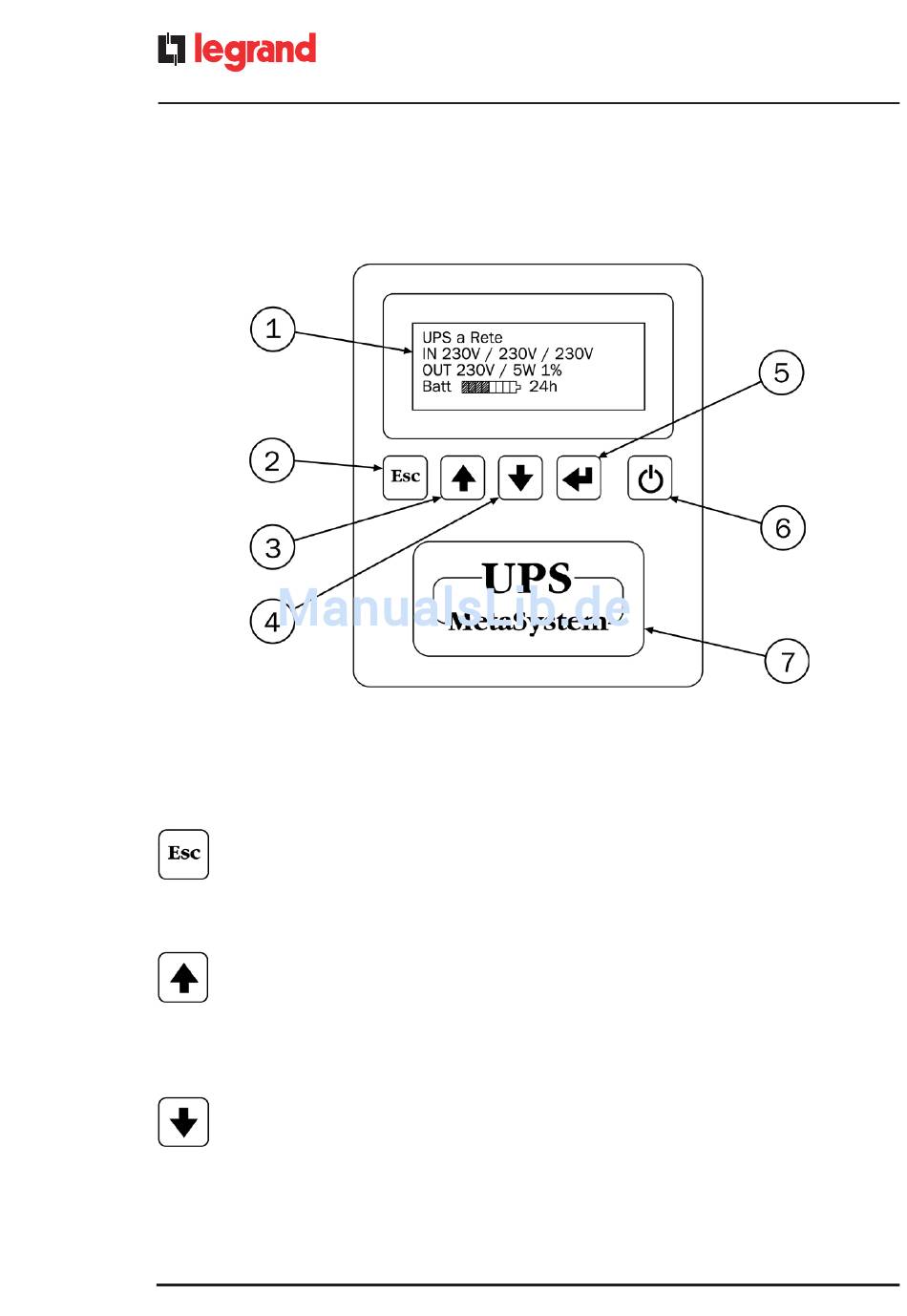

Legende
56
®
1 – LCD-Display mit 4 Zeilen zu 20 Zeichen
2 Taste ESCAPE
Hauptfunktionen:
- Verlassen einer Funktion, ohne zu ändern
- Übergang von einer niedrigeren zu einer höheren Menüebene
- Verlassen des Hauptmenüs und Rückkehr zur Zustandsanzeige
- Stummschaltung des akustischen Melders
3 - Taste PFEIL NACH OBEN
Hauptfunktionen:
- Wahl der vorausgehenden Funktion
- Erhöhung eines Werts innerhalb einer Funktion
- Wahl einer neuen Position innerhalb einer Funktion (z.B. von NICHT BEFÄHIGT zu BEFÄHIGT)
- Durchgehen der Menüs, die mehr als 4 Zeilen enthalten
- Wechsel der Seite der Hauptbildschirmseite
4 - Taste PFEIL NACH UNTEN
Hauptfunktionen:
- Wahl der nächsten Funktion
- Abnahme eines Werts innerhalb einer Funktion
- Wahl einer neuen Position innerhalb einer Funktion (z.B. von BEFÄHIGT zu NICHT BEFÄHIGT)
- Durchgehen der Menüs, die mehr als 4 Zeilen enthalten
- Wechsel der Seite der Hauptbildschirmseite
