5. Analoge Eingangssignale
konfigurieren
52
Analoge Signale
Lufttemperatur - Saux1
Lufttemperatur - Saux2
Lufttemperatur - Saux3
Spannungssignal - U1
Spannungssignal - U2
Druckmessung , bis 12 bar
- Paux1
Druckmessung, bis 34 bar -
Paux2

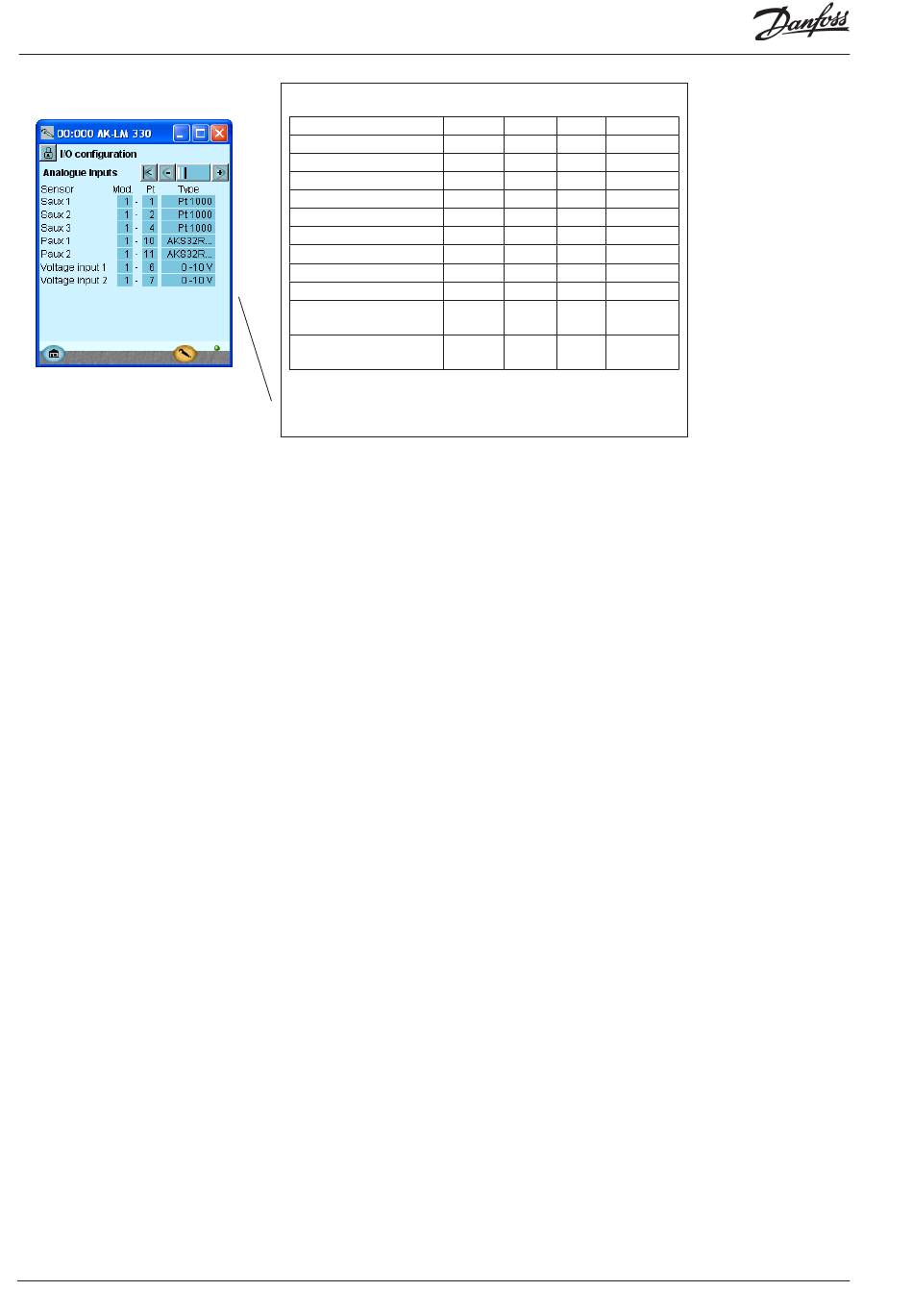

Die analogen Eingänge für die Fühler sind zu konfigurieren.
Überwachungseinheit RS8FR303 © Danfoss 2015-08
Eingang
Modul
Punkt
Type
AI1
1
1
Pt 1000
AI2
1
2
Pt 1000
AI3
1
3
AI4
1
4
Pt 1000
AI5
1
5
AI6
1
6
0-10 V
AI7
1
7
0-10 V
AI8
1
8
AI9
1
9
AI10
1
10
AKS 32R-12
AI11
1
11
AKS 32R-34
5 - Analoge Eingänge
Die möglichen Funktionen
sind wie folgt:
Temperatufühler
Saux 1 - 10
Setting:
• Pt1000
• PTC 1000
Druckmessumformer
Paux 1 - 5
Setting:
• AKS 32, -1 – 6 Bar
• AKS 32R, -1 – 6 Bar
• AKS 32, - 1 – 9 Bar
• AKS 32R, -1 – 9 Bar
• AKS 32, - 1 – 12 Bar
• AKS 32R, -1 – 12 Bar
• AKS 32, - 1 – 20 Bar
• AKS 32R, -1 – 20 Bar
• AKS 32, - 1 – 34 Bar
• AKS 32R, -1 – 34 Bar
• AKS 32, - 1 – 50 Bar
• AKS 32R, -1 – 50 Bar
• AKS 2050, -1 – 59 Bar
• AKS 2050, -1 – 99 Bar
• AKS 2050, -1 – 159 Bar
• Benutzerdefiniert (nur
radiometrisch. Die Min.-
und Max.-Werte des
Druckintervalls müssen
eingestellt werden).
Voltage signals:
Spannungs Eingang 1 - 5
Einstellung:
• 0 - 5
• 1 - 5
• 0 - 10
• 2 - 10
