Anlagenart auswählen

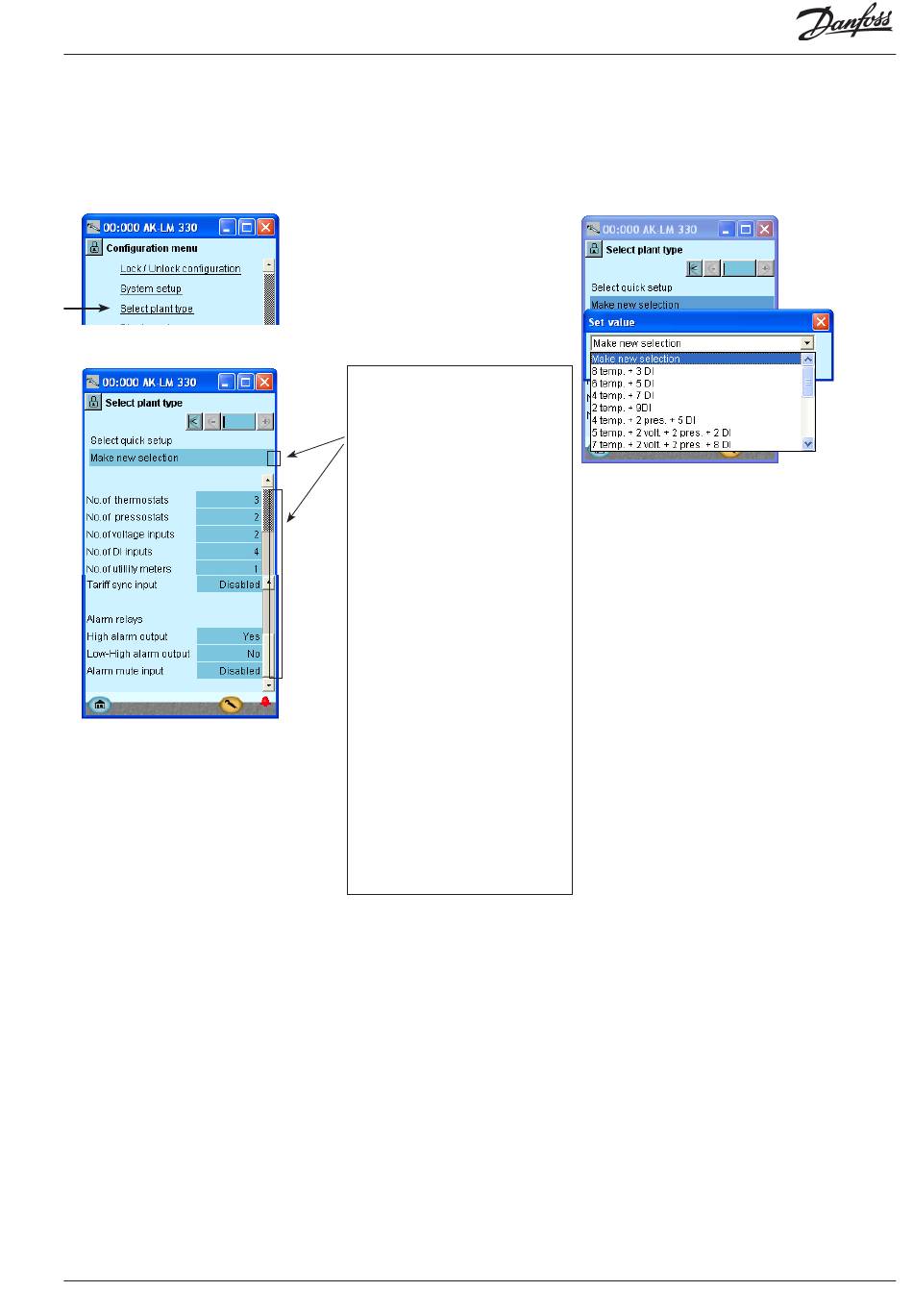

1. Gehen Sie zum Konfigurationsmenü
2. Wähle Anlagenart auswählen
Die Zeile Anlagenart auswählen drucken
3. Anlagenart wählen
AK-LM 330
Bei der Einstellung der Anlagenart
kann man sich zwischen zwei Mög-
lichkeiten entscheiden.
In dem Beispiel haben wir uns für
das zweite Verfahren entschieden.
Folgendes wird ausgewählt:
• 3 Thermostate
• 2 Pressostate
• 2 Spannungseingänge
• 4 Digitale Eingänge
• 1 Pulsmessung
• 1 Relais für Alarme
Die Relais sind automatisch für
folgende Funktionen reserviert:
• Thermostate
• Pressostate
• Digitale Eingänge
• Spannungen
Überwachungseinheit RS8FR303 © Danfoss 2015-08
3-
Select pre-configured application
Diese Einstellungen ermöglicht eine Auswahl zwischen
einer Reihe vordefinierter Kombinationen, wodurch auch
die Anschlussstellen festgelegt werden.
Im letzten Teil des Manuals finden Sie eine Übersicht
über Möglichkeiten und Anschlussstellen.
Nach dem Einstellen dieser Funktion schaltet der Regler
ab und startet erneut. Nach dem Neustart werden
zahlreiche Einstellungen wirksam. Hierzu gehören auch
die Anschlussstellen. Nun sind weitere Einstellungen
vorzunehmen und die Werte zu prüfen.
Wenn Sie Einstellungen ändern, gelten die neuen Werte.
Anzahl Thermostate
Anzahl eingeben.
Anzahl Pressostate
Anzahl eingeben.
Anzahl Spannungssignale
Anzahl eingeben.
Anzahl Digitaleingänge
Anzahl eingeben.
Wenn für die obigen Einstellungen eine Anzahl einge-
geben wird, wird automatisch die gleiche Anzahl Relais
reserviert. Die Anschlüsse für die jeweiligen Funktionen
müssen dann in den E/A-Einstellungen festgelegt wer-
den. Wenn für bestimmte Funktionen keine Relais erfor-
derlich sind, wird der Relaisanschluss als 0-0 festgelegt.
Anzahl Energiemessungen
Anzahl eingeben.
Festlegen, ob ein externes Synchronisierungssignal
erforderlich ist.
Alarmrelais
Festlegen, ob ein für Alarme mit hoher Priorität freigege-
benes Relais verwendet wird.
Festlegen, ob ein für Alarme mit beliebiger Priorität
freigegebenes Relais verwendet wird.
Wenn die Alarm-Reset-Funktion aktiviert ist, werden
sämtliche aktuellen Alarme abgebrochen. Der Wechsel
zurück auf „Nein" erfolgt automatisch.
