Bedienung AKM / Service Tool
Die Einstellung des Reglers kann nur über die AK-ST 500 service
tool software vorgenommen werden.
Wenn der Regler an ein Netzwerk mit einem AKA-Gateway
angeschlossen ist, kann man die tägliche Bedienung des Reglers
über die AKM System Software durchführen, d.h., man kann die
täglichen Anzeigen/Einstellungen sehen und ändern.
Anmerkung: Die AKM System Software kann nicht alle Konfigura-
tionseinstellungen des Reglers ansprechen. Welche Einstellungen/
Anzeigen möglich sind, geht aus dem AKM-Menü Bedienung
hervor.
Folgende Grenzwerte sind verfügbar:
Bis zu 8 Thermostatfunktionen
Bis zu 2 Pressostatfunktionen
Bis zu 2 Spannungsfunktionen
Bis zu 2 Energiemessungen
Bis zu 8 DI-Funktionen.
Wenn mehr Funktionen als oben angegeben definiert werden,
kann die AKM Alarme von den Funktionen empfangen, die Funkti-
onen können jedoch nicht über die AKM gesteuert werden.
Berechtigung / Zugangscodes
Der Regler kann über Systemsoftware Typ AKM und Service Tool
Software AK-ST 500 bedient werden.
Beide Bedienmöglichkeiten erlauben den Zugang auf mehreren
Ebenen, je nach Einsicht des Benutzers in die verschiedenen
Funktionen.
Systemsoftware Typ AKM:
Hier werden die einzelnen Benutzer mit Initialen und Schlüssel-
wörtern definiert. Es werden danach genau die Funktionen zur
Verfügung gestellt, die der Benutzer bedienen darf.
Die Bedienung wird im AKM-Handbuch beschrieben.
Service Tool Software AK-ST 500:
Die Bedienung wird in Fitters on site guide beschrieben.
Wenn ein Benutzer eingerichtet wird, muss Folgendes angegeben
werden:
a) Ein Benutzername
b) Ein Zugangscode
c) Eine Benutzerebene
d) Auswahl von Einheiten – entweder US (z. B. °F und PSI) oder
Danfoss SI (°C und Bar)
e) Auswahl der Sprache
Es gibt vier Benutzerebenen.
1) DFLT – Default user – Zugang ohne Codewort
Siehe tägliche Einstellungen und Anzeigen.
2) Daily – täglicher Benutzer
Ausgewählte Funktionen einstellen und Alarmsignale quittieren.
3) SERV – Service-Benutzer
Alle Einstellungen im Menüsystem außer Einrichten neuer Benut-
zer.
4) SUPV – Supervisor-Benutzer
Alle Einstellungen einschl. Einrichten neuer Benutzer.
72
Überwachungseinheit RS8FR303 © Danfoss 2015-08

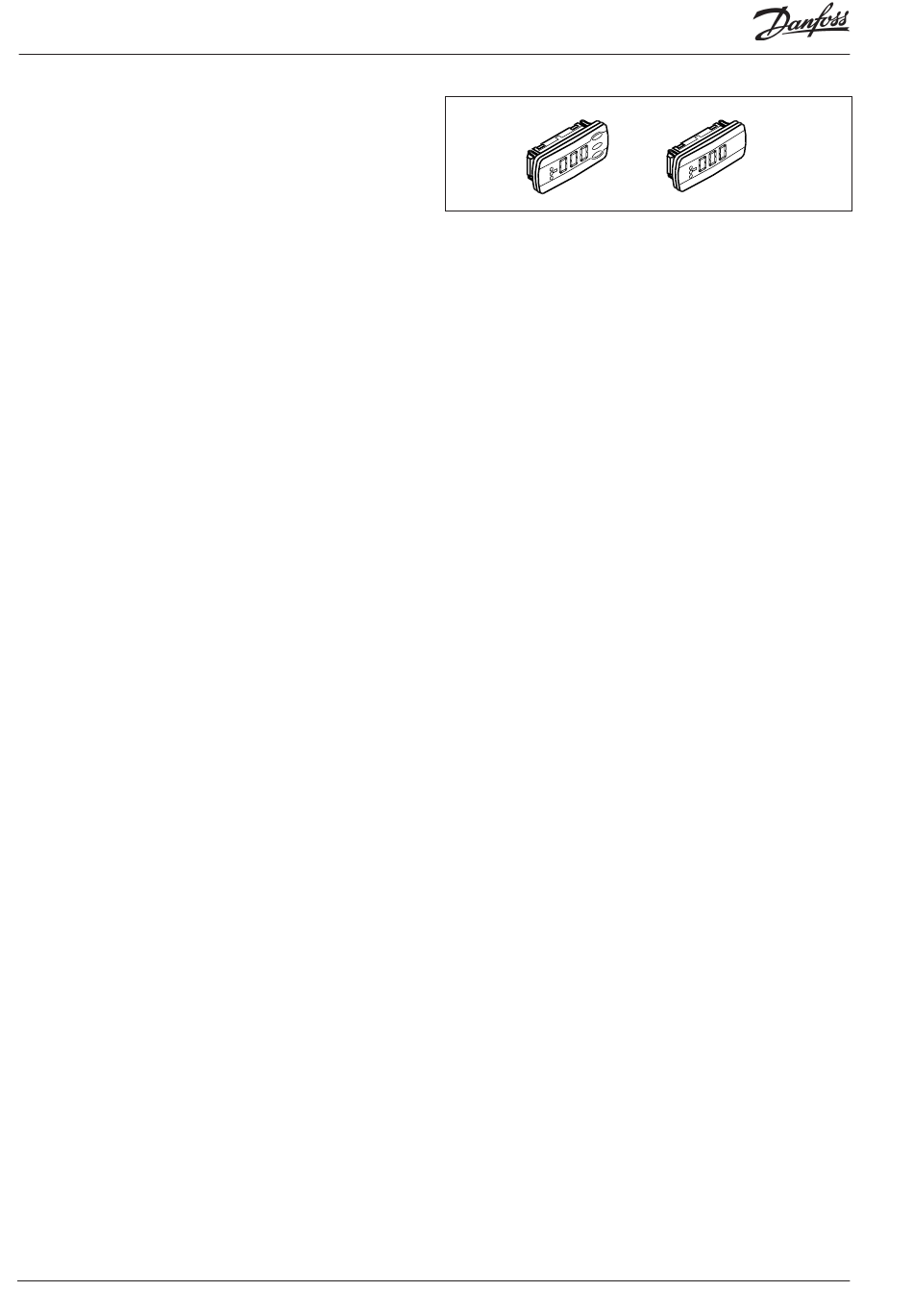

Anzeige des Saugdrucks und Verflüssigungsdrucks
Die gemessenen Werte können auf einem Display angezeigt
werden. Als Display ist ein Display, Typ EKA 163B oder EKA 164B,
vorzusehen.
Es können bis zu 4 Displays je Regler eingerichtet werden.
Die Anschlüsse erfolgen über Leitungen mit Steckverbindern.
Bei der Wahl eines Displays mit Bedientasten können neben der
Anzeige von Temperaturen und Betriebszuständen über ein Me-
nüsystem einfache Bedienungen vorgenommen werden.
Das Alarmrelais beispielsweise kann durch Drücken der oberen
Taste zurückgesetzt werden.
Frontplatzierte Leuchtdioden
Bei Alarm blinken die Leuchtdioden.
In dieser Situation lässt sich der Störungscode am Display abrufen
und der Alarm durch kurze Betätigung der obersten Taste quittie-
ren.
Tasten
Bei Änderung einer Einstellung wird bei Betätigung der obersten
Taste der Wert erhöht und bei Betätigung der untersten der Wert
vermindert. Bevor Werte geändert werden können, muss Zugang
zum Menü hergestellt werden. Durch einige Sekunden langes Be-
tätigen der obersten Taste erhält man Zugang zu einer Reihe von
Parametercodes. Wählen Sie den zu ändernden Parametercode
aus, und betätigen Sie anschließend die mittlere Taste solange vis
der Wert für den Parameter angezeigt wird. Nach Änderung des
Werts lässt sich der neue Wert speichern, indem erneut die mittle-
re Taste betätigt werden.
Beispiele
Menü einstellen
1. Die obere Taste betätigen, bis ein Parameter zur Anzeige ge-
langt
2. Die obere oder die untere Taste betätigen um zum gewünsch-
ten Parameter zu gelangen
3. Die mittlere Taste betätigen , bis der Wert des Parameters zur
Anzeige kommt
4. Die obere oder die untere Taste betätigen um einen neuen Wert
zu finden
5. Erneut die mittlere Taste betätigen um den Wert festzuhalten.
So wird's gemacht
Mit der folgenden Vorgehensweise lässt sich die Regelung
schnellst möglich starten:
1 Parameter r12 öffnen und Regelung stoppen (in einem neuen
und nicht voreingestellten Regler ist r12 bereits auf 0 einge-
stellt, was gestoppte Regelung bedeutet).
2. Öffnen Sie Parameter o93 und stellen Sie die Konfigurations-
sperre auf den Wert 0 (=AUS) ein.
3.Öffnen Sie Parameter 062 = Wählen Sie eine vordefinierte Ver-
wendung basierend auf den elektrischen Anschlüssen, die am
Ende der Anleitung stehen. Nach Konfiguration dieser Funktion
schaltet der Regler ab und startet neu.
4. Sobald der Regler neu gestartet ist, Parameter 093 öffnen und
die Konfigurationssperre wird geöffnet = Wert 0.
5. Parameter r12 öffnen und Regelung starten
6. Wenn es ein Netzwerk gibt: Legen Sie die Adresse für den Ad-
ressschalter im Regler fest.
7.Senden Sie diese Adresse an die Systemeinheit, indem Sie einen
Servicepin aktivieren.
