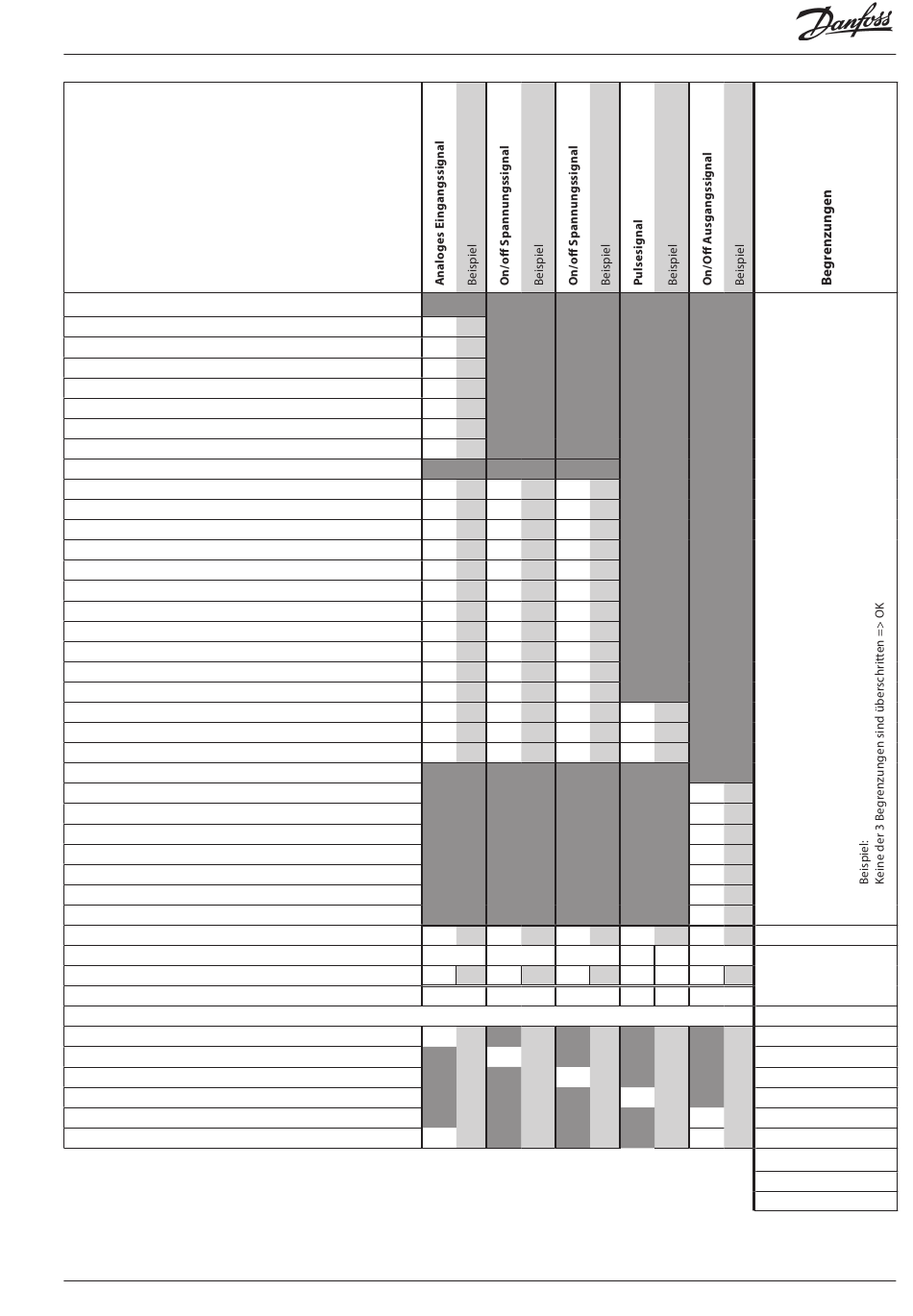

Plannungsschema
Das Schema hilft zu ermitteln, ob im Basisregler
genügend Ein- und Ausgänge vorhanden sind.
Reicht die Anzahl nicht aus, ist der Regler mit einem
oder mehreren der angeführten Ausbaumodule zu
erweitern.
Halten Sie fest, wie viele Anschlüsse benötigt werden,
und zählen Sie zusammen.
Analoge Eingänge
Temperaturfühler Saux1- Saux10
Spannungssignal Volt-Eingang 1-5
Druckmessumformer Paux1 - Paux5
On/off Eingänge (DI1 - DI16)
Überwachung
Abtauverzögerungen verlängern
Möbelreinigungssignal
Signal für Rückstellung des Alarmrelais
Pulseeingänge
Energiemessung (1-4)
Synchronisierungssignal
On/off Ausgänge
Relais für Thermostatfunktione (1-10)
Relais für Spannungssignale (1-5)
Relais får Pressostatfunktione (1-5)
Relais für Digitale Eingangsfunktione (1-16)
Relais für Alarmfunktion (1-2)
5
Summe der Anschlüsse zur Regelung
Anzahl Anschlüsse auf einem Reglermodul
Evtl. Fehlende Anschlüsse
6
Die fehlenden Anschlüsse müssen von einem oder mehreren Ausbaumodulen geholt werden:
AK-XM 101A (8 Analoge Eingänge)
AK-XM 102A (8 Digitale niederspan.eingänge)
AK-XM 102B (8 Digitale hochspann.eingänge)
AK-XM 107A (8 Pulseingänge)
AK-XM 204A / B (8 Relais-ausgänge)
AK-XM 205A / B (8 Analoge Eing. + 8 Relaisausg.)
AK-LM 330
Kontakt
11
Überwachungseinheit RS8FR303 © Danfoss 2015-08
3
2
2
24 V
230 V
2
1
1
7
0
4
11
0
0
0
0
0
0
0
4
+1
7
P = Max. 5
1
1
1
1
1
1
4
Summe = max. 80
0
8
8
1
0
Summe des Effekts
___ pcs. á 2 VA = __
___ pcs. á 2 VA = __
___ pcs. á 2 VA = __
+1
___ pcs. á 2 VA = __
___ pcs. á 5 VA = __
___ pcs. á 5 VA = __
1 pcs. á 8 VA = 8
Summe =
Summe = max. 32 VA
