Spannungssignale (5)
Diese Funktion kann für Folgendes verwendet werden:
• Spannungserkennung
• Spannungsüberwachung mit Alarmfunktion
• Spannungsüberwachung mit Relaisfunktion
Ein Beispiel ist die Überwachung eines Lecksuchgeräts.
Diese Funktion kann in Kombination mit einem der Spannungs-
werte V1, V2, V3,... usw. genutzt werden.

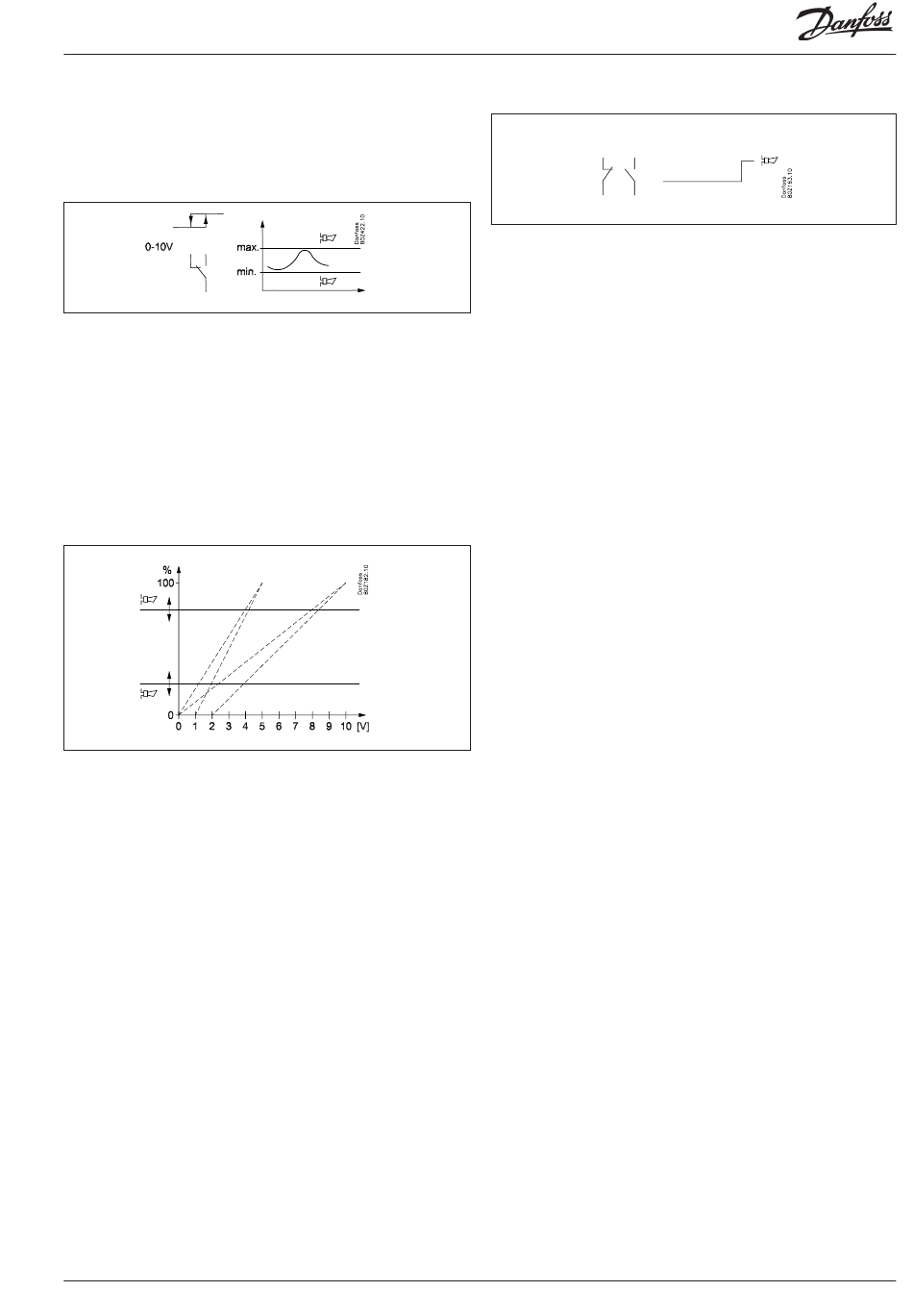

Folgende Signale können empfangen werden:
• 0-5 V
• 1-5 V
• 0-10 V
• 2-10 V
Zur Erfassung eines Stromsignals können auch externe Widerstän-
de am Eingang angeordnet werden. So erfolgt eine Anpassung
des Signals.
Das Signal wird skaliert, z. B. auf 0 (Min.-Wert) und 100 (Max.-
Wert).
Diese Funktion arbeitet mit den Skalenwerten für Einstellungen
und Messungen.
Für das Relais werden Ein- und Abschaltgrenzwerte festgelegt.
Das Relais wird in Abhängigkeit von der aktuellen Spannung
angeschlossen.
Alarmgrenzen können für untere und obere Werte eingestellt
werden (mit separaten Alarmverzögerungen).
Die einzelnen Funktionen können an die aktuelle Nutzung ange-
passt werden, da die Funktion mit einem Namen versehen und
individuelle Alarmtexte verfasst werden können.
Für jeden Spannungsregler sind folgende Funktionen verfügbar:
• Name
• Anzeige der aktuellen Messung
• Auswahl der Relaisfunktion
• Anzeigewert, der dem Min.-Wert des Eingangssignals entspricht
• Anzeigewert, der dem Max.-Wert des Eingangssignals entspricht
• Einstellung des Abschaltwerts für Relais + Verzögerungszeit für
Einschaltung
• Einstellung des Einschaltwerts für Relais + Verzögerungszeit für
Einschaltung
• Obere Alarmgrenze
• Verzögerungszeit für obere Alarmgrenze
• Alarmtext für obere Alarmgrenze
• Untere Alarmgrenze
• Verzögerungszeit für untere Alarmgrenze
• Alarmtext für untere Alarmgrenze
AK-LM 330
Überwachungseinheit RS8FR303 © Danfoss 2015-08
Alarmeingänge (On/Off-Signale)(16)
Mit dieser Funktion können externe Signale überwacht werden.
Die Funktion kann folgende Signale empfangen:
• 0/24 V an einem Niederspannungs-DI-Eingang
• 0/230 V an einem Hochspannungs-DI-Eingang
• Offener/geschlossener Eingang bei Analogeingang
Für jeden Alarmeingang sind folgende Funktionen verfügbar:
• Name
• Anzeige des aktuellen Eingangsstatus (Übersichtsbild)
• Auswahl der Alarmfunktion
• Auswahl der Relaisfunktion
• Verzögerungszeit von Erkennung bis Alarm- und Relaisände-
rung
• Anzeige des aktuellen Alarmstatus
• Alarmtext
• Alarmverlauf mit folgenden Informationen:
- Ein-Zeit in % über die letzten 24 Stunden
- Gesamte Ein-Zeit
- Anzahl Änderungen in den letzten 24 Stunden
- Gesamtzahl Änderungen.
