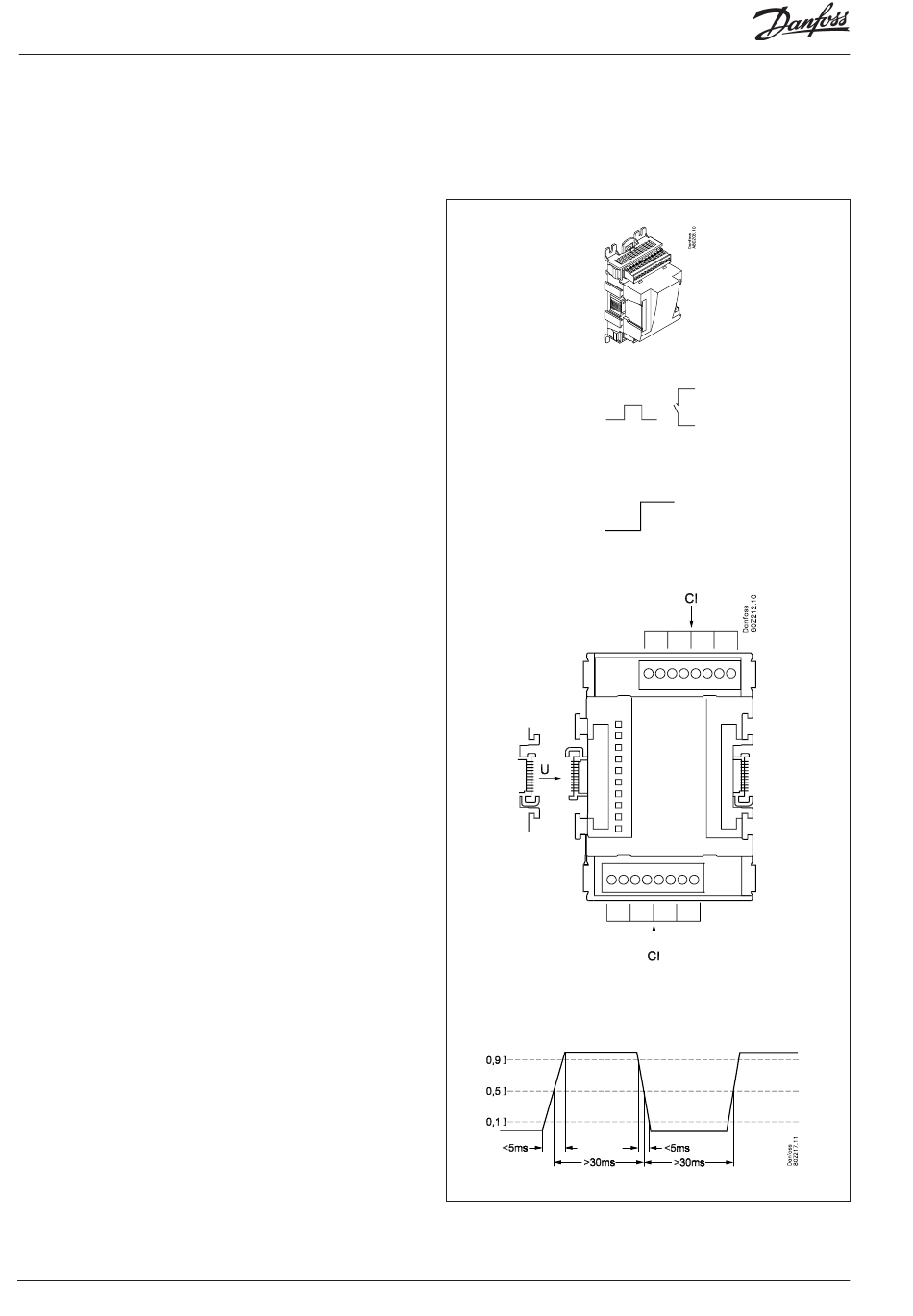

Ausbaumodul AK-XM 107A
Funktion
Das Modul beinhaltet:8 Eingänge für Pulsezählung
AK-LM 330 kann Signale von 4 Pulssignalen registrieren.
Als eine Alternative, kann der Eingang für Registrierung eines
Synchronisierungssignals oder ein On/Off Signal. (DI Funktion)
verwendet werden.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Leuchtdioden
Sie haben folgende Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
(Es ist keine Leuchtdiodenindikierung für die einzelnen Signaleingän-
ge)
Signal
Das Signal ist gemäss DIN 43864 registriert.
Die Anstiegs- und Abfallzeiten müssen unter 5 ms liegen.
Die On- und Off-Zeiten müssen über 30 ms liegen.
22
Überwachungseinheit RS8FR303 © Danfoss 2015-08
AK-LM 330
