Ausbaumodul EKA 163B / EKA 164B
Funktion
Anzeige von wichtigen Messungen des Reglers, z.B.
Möbeltemperatur, Saugdruck oder Verflüssigungsdruck.
Die Einstellung der einzelnen Funktionen kann mittels der
Funktionstasten am Display erfolgen.
Der angewandte Regler bestimmt, welche Messungen und
Einstellungen erfolgen können.
Anschluss
Das Modul wird mit dem Reglermodul über ein Kabel mit

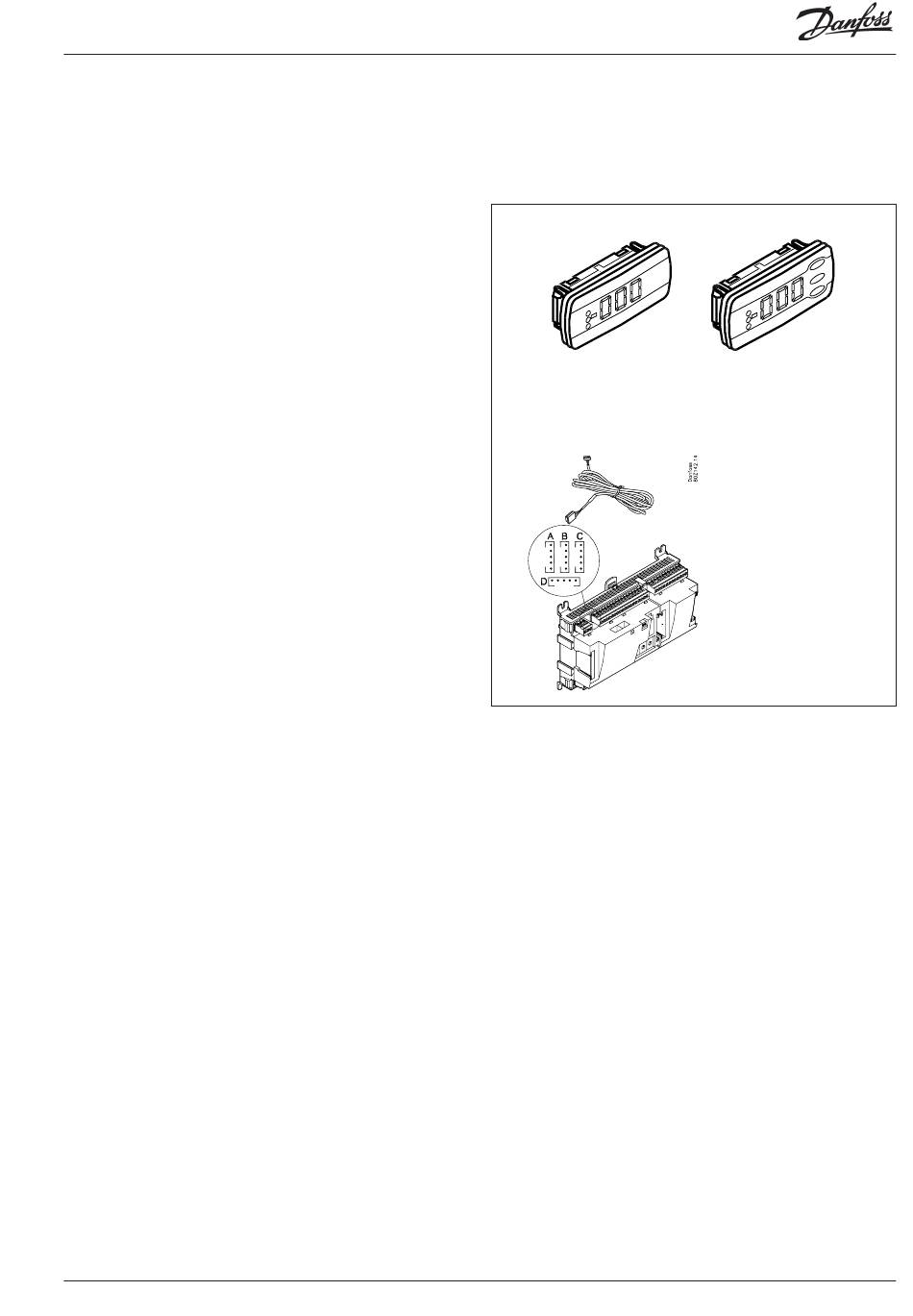

EKA 163B
EKA 164B
Steckanschlüssen verbunden. Je Modul ist ein Kabel zu
verwenden.
Das Kabel ist in verschiedenen Längen lieferbar.
Beide Displaytypen (mit oder ohne Funktionstasten) können so-
wohl an Displayausgang A, B, C als auch D angeschlossen werden.
Beim Anlaufen des Reglers wird auf dem Display angezeigt, wel-
cher Ausgang angeschlossen ist. - - - 1=Ausgang A, - - 2=Ausgang
B, usw.
Platzierung
Das Modul kann in einem Abstand von bis zu 15 m vom
Reglermodul angebracht werden.
Punkt
Die Festlegung eines Displaymodulpunkts ist nicht erforderlich –
es kann einfach angeschlossen werden.
