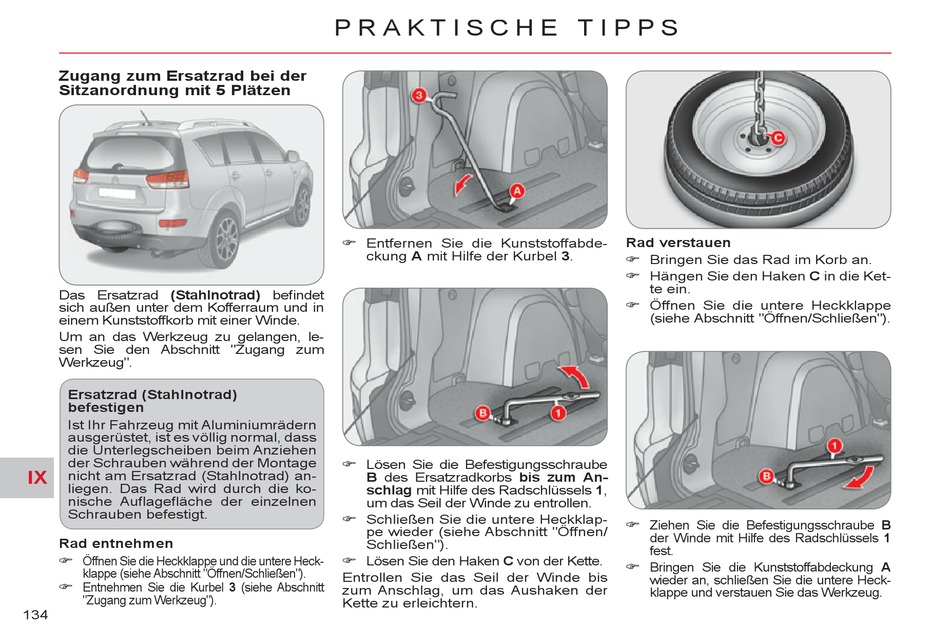

Zugang zum Ersatzrad bei der
Sitzanordnung mit 5 Plätzen
Das Ersatzrad ( Stahlnotrad) befi ndet
sich außen unter dem Kofferraum und in
einem Kunststoffkorb mit einer Winde.
Um an das Werkzeug zu gelangen, le-
sen Sie den Abschnitt "Zugang zum
Werkzeug".
Ersatzrad (Stahlnotrad)
befestigen
Ist Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet, ist es völlig normal, dass
die Unterlegscheiben beim Anziehen
der Schrauben während der Montage
IX
nicht am Ersatzrad (Stahlnotrad) an-
liegen. Das Rad wird durch die ko-
nische Aufl agefl äche der einzelnen
Schrauben befestigt.
Rad entnehmen
Öffnen Sie die Heckklappe und die untere Heck-
klappe (siehe Abschnitt "Öffnen/Schließen").
Entnehmen Sie die Kurbel 3 (siehe Abschnitt
"Zugang zum Werkzeug").
134
P R A K T I S C H E T I P P S
Entfernen Sie die Kunststoffabde-
ckung A mit Hilfe der Kurbel 3 .
Lösen Sie die Befestigungsschraube
B des Ersatzradkorbs bis zum An-
schlag mit Hilfe des Radschlüssels 1 ,
um das Seil der Winde zu entrollen.
Schließen Sie die untere Heckklap-
pe wieder (siehe Abschnitt "Öffnen/
Schließen").
Lösen Sie den Haken C von der Kette.
Entrollen Sie das Seil der Winde bis
zum Anschlag, um das Aushaken der
Kette zu erleichtern.
Rad verstauen
Bringen Sie das Rad im Korb an.
Hängen Sie den Haken C in die Ket-
te ein.
Öffnen Sie die untere Heckklappe
(siehe Abschnitt "Öffnen/Schließen").
Ziehen Sie die Befestigungsschraube B
der Winde mit Hilfe des Radschlüssels 1
fest.
Bringen Sie die Kunststoffabdeckung A
wieder an, schließen Sie die untere Heck-
klappe und verstauen Sie das Werkzeug.
