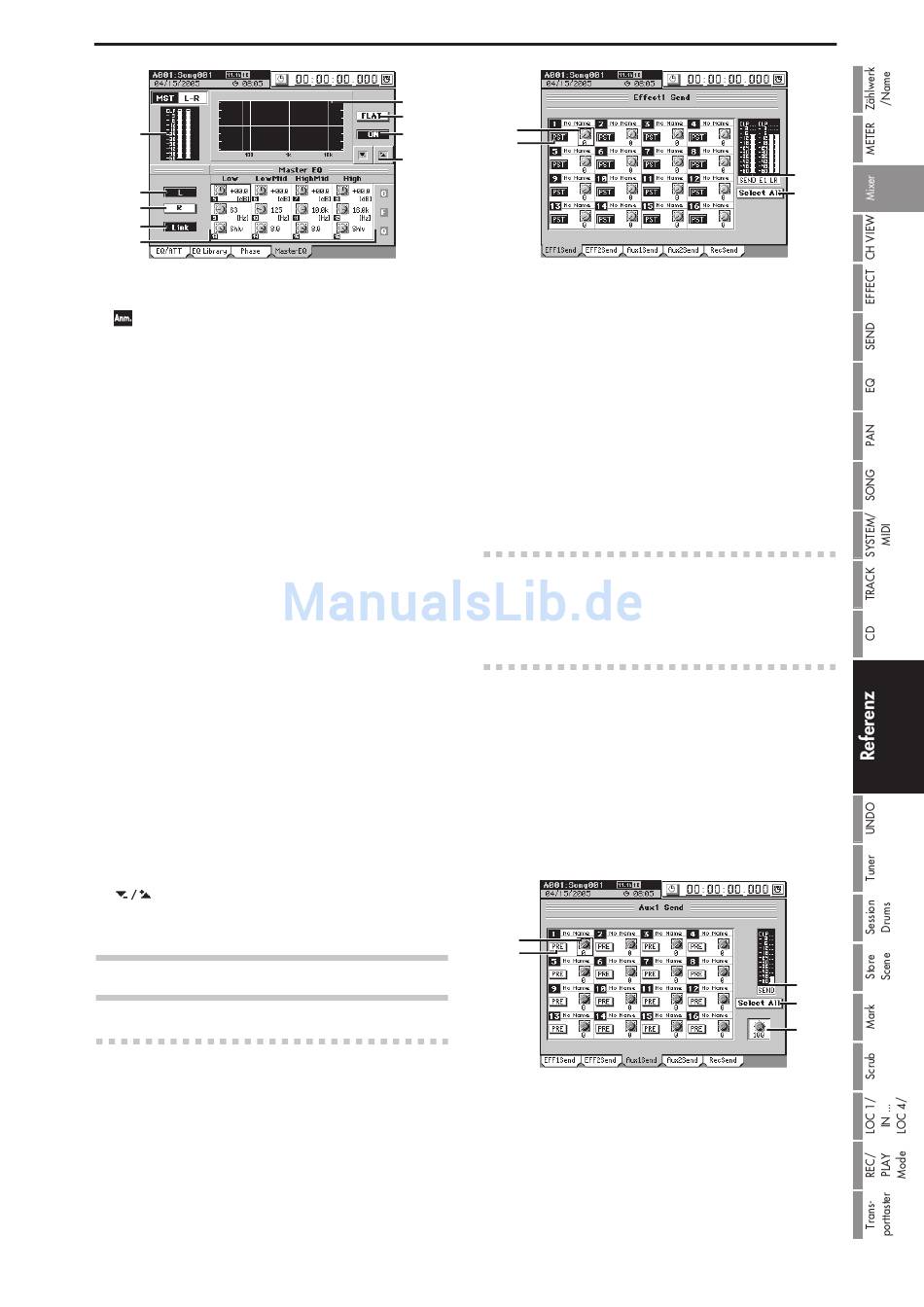

1. Pegelmeter
Hier wird der Pegel des Master-Busses angezeigt.
Wenn es zu Verzerrung kommt, müssen Sie die Einstellung
des MASTER-Faders etwas verringern.
2. L
Anwahl der Master EQ-Einstellungen für den linken
Kanal.
3. R
Anwahl der Master EQ-Einstellungen für den rechten
Kanal.
4. Link
Hiermit sorgen Sie dafür, dass der linke und rechte Mas-
ter-Kanal dieselben EQ-Einstellungen verwenden. Diese
Funktion kann sowohl nach Anwahl des linken als auch
nach Aufrufen des rechten Kanals ein-/ausgeschaltet
werden.
5. Band 1...4 EQ G/F/Q
[–15 dB...+15 dB/21 Hz...20.1 kHz/0.1...10, Shlv*]
Hier können Sie den Pegel, die Eckfrequenz und die Güte
(„Q") der einzelnen Bänder einstellen. Verwenden Sie
dafür die Reglermatrix.
* Wenn Sie „Q" des „Low"- oder „High"-Bandes auf
„Shlv" stellen, bekommt jenes Filterband eine Kuh-
schwanzcharakteristik. Der betreffende „F"-Parameter
fungiert dann als Grenzfrequenz („Cutoff").
6. EQ-Kurve
Hier werden die momentan verwendeten EQ-Einstellun-
gen als Kurve angezeigt.
7. FLAT
Hiermit stellen Sie alle Gain-Werte wieder auf „0dB". Die
Eckfrequenzen und „Q"-Werte ändern sich dabei jedoch
nicht.
8. ON/OFF
Dient zum Ein-/Ausschalten des Master-EQs. Diese Ein-
stellung bezieht sich jeweils auf beide Kanäle.
9.
-Buttons
Hiermit können Sie die Parameterwerte editieren.
2e. SEND (EFF/AUX/REC)
2e-1. Effect 1 Send
Hier können Sie den Hinwegpegel aller Kanäle für Master-
Effekt „1" einstellen.
Wählen Sie „PRE", wenn das Signal vor dem Fader abgegrif-
fen werden soll. Der Fader hat dann keinen Einfluss auf den
Effektanteil.
„PRE" erzeugt denselben Hinwegpegel wie bei Anwahl von
„PST" und der Einstellung des Faders auf den Nennwert
(0dB).
6
7
1
8
2
9
1. SEND
Bestimmt den Hinwegpegel. Verwenden Sie dafür die
Reglermatrix.
2. PRE/PST
Hier bestimmen Sie, ob das Hinwegsignal vor oder hinter
dem Fader abgegriffen werden soll.
PRE: Hinwegpegel vor dem Fader.
PST: Hinwegpegel hinter dem Fader.
3. Pegelmeter
Hier werden der Send- (Hinweg) und Return-Pegel
(Rückweg) von Master-Effekt 1 angezeigt.
4. Select All
Verknüpfung der Signalpunkt-Einstellung aller Kanäle.
Hiermit werden nicht nur die PRE/PST-Buttons, sondern
auch die SEND-Regler miteinander verknüpft.
2e-2. Effect 2 Send
Hier können Sie den Hinwegpegel aller Kanäle für Master-
Effekt „2" einstellen.
Siehe „2e-1. Effect 1 Send".
2e-3. Aux1 Send
Hier können Sie den Hinwegpegel aller Kanäle zur AUX
OUT 1-Buchse einstellen.
Wählen Sie „PRE", wenn das Signal vor dem Fader abgegrif-
fen werden soll. Der Fader hat dann keinen Einfluss auf den
an AUX OUT angelegten Signalpegel.
„PRE" sorgt für denselben AUX-Hinwegpegel wie bei
Anwahl von „PST" und der Einstellung des Faders auf den
Nennwert (0dB).
Praktische Einsatzhinweise für die Verwendung externer
Effektprozessoren finden Sie auf S. 67.
1
2
1. SEND
Bestimmt den Hinwegpegel. Verwenden Sie dafür die
Reglermatrix.
2. PRE/PST
Hier bestimmen Sie, ob das Hinwegsignal vor oder hinter
dem Fader abgegriffen werden soll.
PRE: Hinwegpegel vor dem Fader.
PST: Hinwegpegel hinter dem Fader.
3. AUX1 Send-Meter
Zeigt den Signalpegel am AUX1-Ausgang an.
3
4
3
4
5
119
