0 1 2 3 4 5
Achse 1
(AC-Versorger-
achse)
[ P ]
0
1
Achse 2
[ P ]
0
2
Achse 3
[ P ]
0
3
Resultierende Gesamtleistung für die AC-Versorgerachse
P
res 1...3
[ P ]
0
res
0 1 2 3 4 5

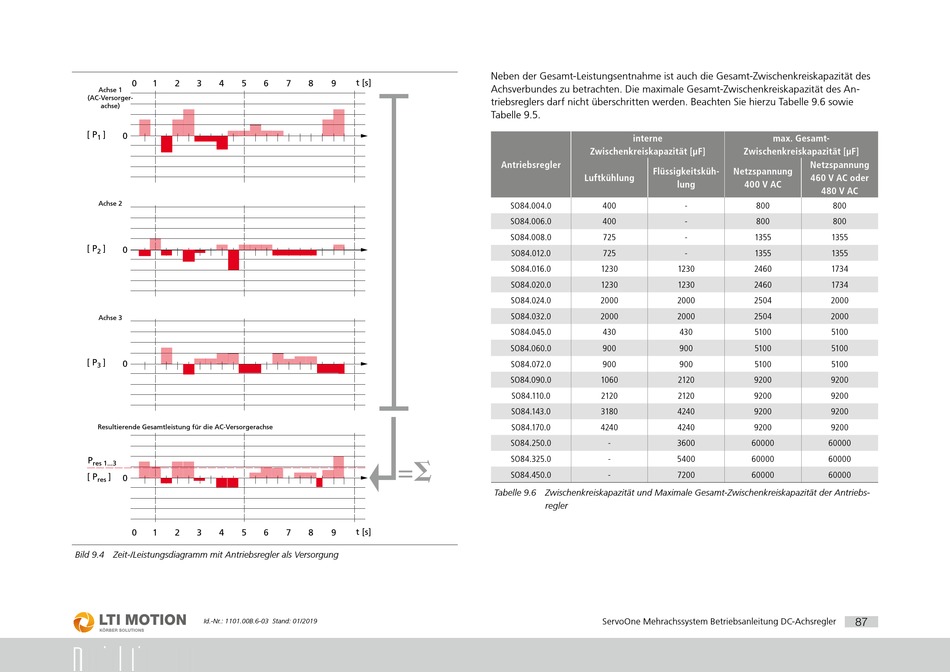

Bild 9.4 Zeit-/Leistungsdiagramm mit Antriebsregler als Versorgung
Id.-Nr.: 1101.00B.6-03 Stand: 01/2019
Projektierung
t [s]
6 7 8 9
=S
t [s]
6 7 8 9
Neben der Gesamt-Leistungsentnahme ist auch die Gesamt-Zwischenkreiskapazität des
Achsverbundes zu betrachten. Die maximale Gesamt-Zwischenkreiskapazität des An-
triebsreglers darf nicht überschritten werden. Beachten Sie hierzu Tabelle 9.6 sowie
Tabelle 9.5.
interne
Zwischenkreiskapazität [µF]
Antriebsregler
Flüssigkeitsküh-
Luftkühlung
SO84.004.0 400
SO84.006.0 400
SO84.008.0 725
SO84.012.0 725
SO84.016.0 1230
SO84.020.0 1230
SO84.024.0 2000
SO84.032.0 2000
SO84.045.0 430
SO84.060.0 900
SO84.072.0 900
SO84.090.0 1060
SO84.110.0 2120
SO84.143.0 3180
SO84.170.0 4240
SO84.250.0 -
SO84.325.0 -
SO84.450.0 -
Tabelle 9.6 Zwischenkreiskapazität und Maximale Gesamt-Zwischenkreiskapazität der Antriebs-
regler
ServoOne Mehrachssystem Betriebsanleitung DC-Achsregler
max. Gesamt-
Zwischenkreiskapazität [µF]
Netzspannung
Netzspannung
460 V AC oder
lung 400 V AC
480 V AC
- 800 800
- 800 800
- 1355 1355
- 1355 1355
1230 2460 1734
1230 2460 1734
2000 2504 2000
2000 2504 2000
430 5100 5100
900 5100 5100
900 5100 5100
2120 9200 9200
2120 9200 9200
4240 9200 9200
4240 9200 9200
3600 60000 60000
5400 60000 60000
7200 60000 60000
