Aufbau; Schaltplan (Beispiel) - Danfoss Termix VVX-B Bedienungsanleitung

Bedienungsanleitung

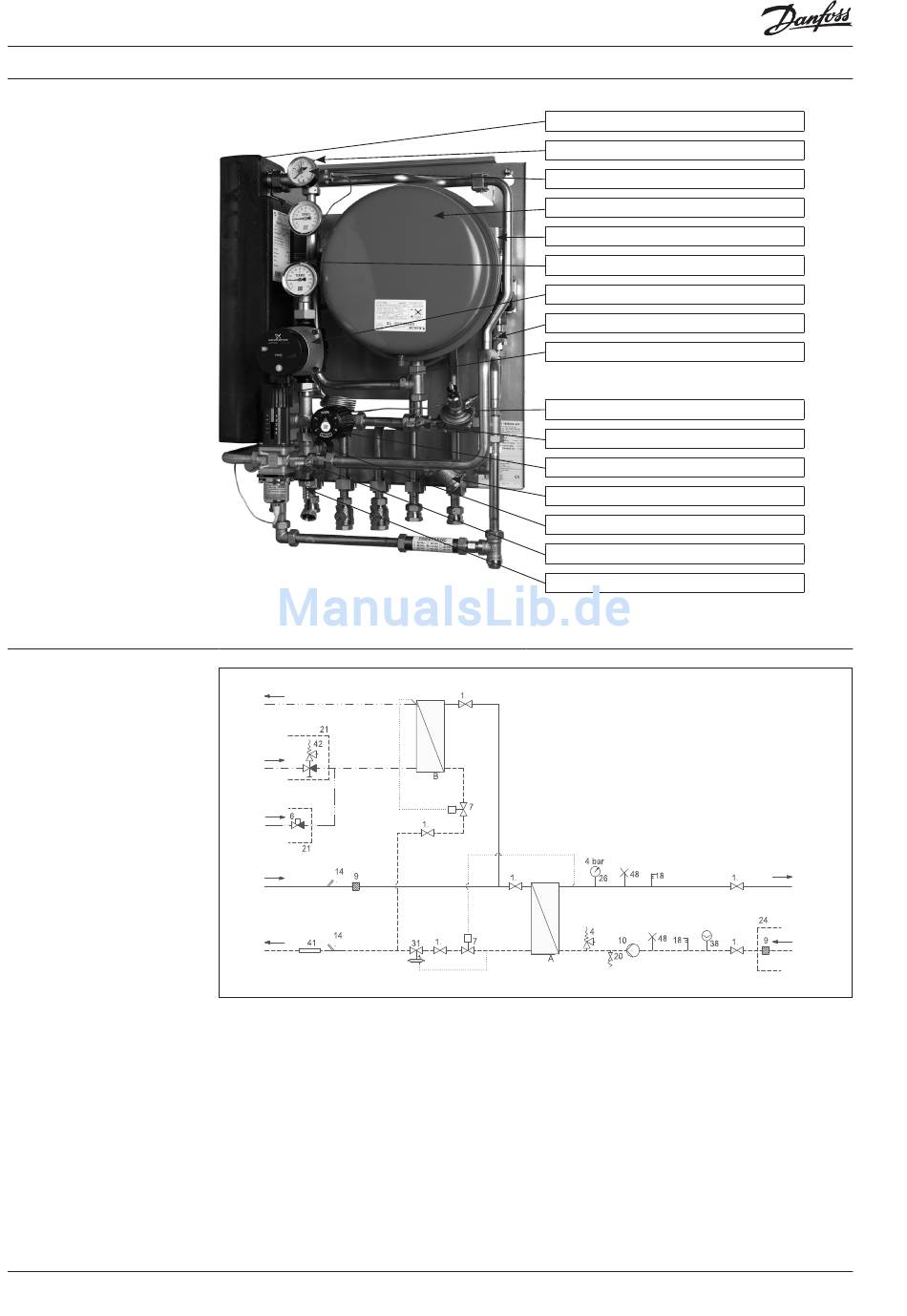

Aufbau

Schaltplan (Beispiel)

6
Termix VVX-B – Fernwärmestation für indirekte HE und TWW
Ihre Fernwärmestation kann sich im Aussehen von der hier agbegildeten Station unterscheiden.
WW
KW
WWZ
FVL
FRL
Die gelieferten Fernwärmestationen können sich im Aussehen von den Abbildungen in den Danfoss-
Unterlagen unterscheiden.
A Wärmetauscher
B Wassererwärmer
1 Absperrhahn
4 Sicherheitsventil
6 Thermostat-/Rückschlagventil
7 Thermostat. Temperaturregler
9 Schmutzfänger
10 Heizungsumwälzpumpe
14 Fühlertasche, Wärmemengenzähler
18 Thermometer
VI.CW.F1.03 / LTY40400
© Danfoss 04/2011
Wärmetauscher, Heizung
Entlüfter, manuell
Manometer, Heizung
Ausdehnungsgefäß
Wassererwärmer
Entlüfter, manuell
Heizungsumwälzpumpe
Absperrhahn, Warmwasser
Thermostat. Temperaturregler, Warmwasser
Differenzdruckregler
Sommerventil
Thermostat. Temperaturregler, Heizung
Schmutzfänger
Sicherheitsventil, Heizung
Absperrhahn, Warmwasser
Füll/Ablaufhahn
20 Füll/Ablaufhahn
21 Separat zu bestellen
24 Lose geliefert
26 Manometer
31 Differenzdruckregler
38 Ausdehnungsgefäß
41 Passstück, Wärmemengenzähler
42 Sicherheitsventil/Rückschlagventil
48 Entlüfter, manuell
HVL
HRL
DEN-GT
