Montage- und Betriebsanleitung

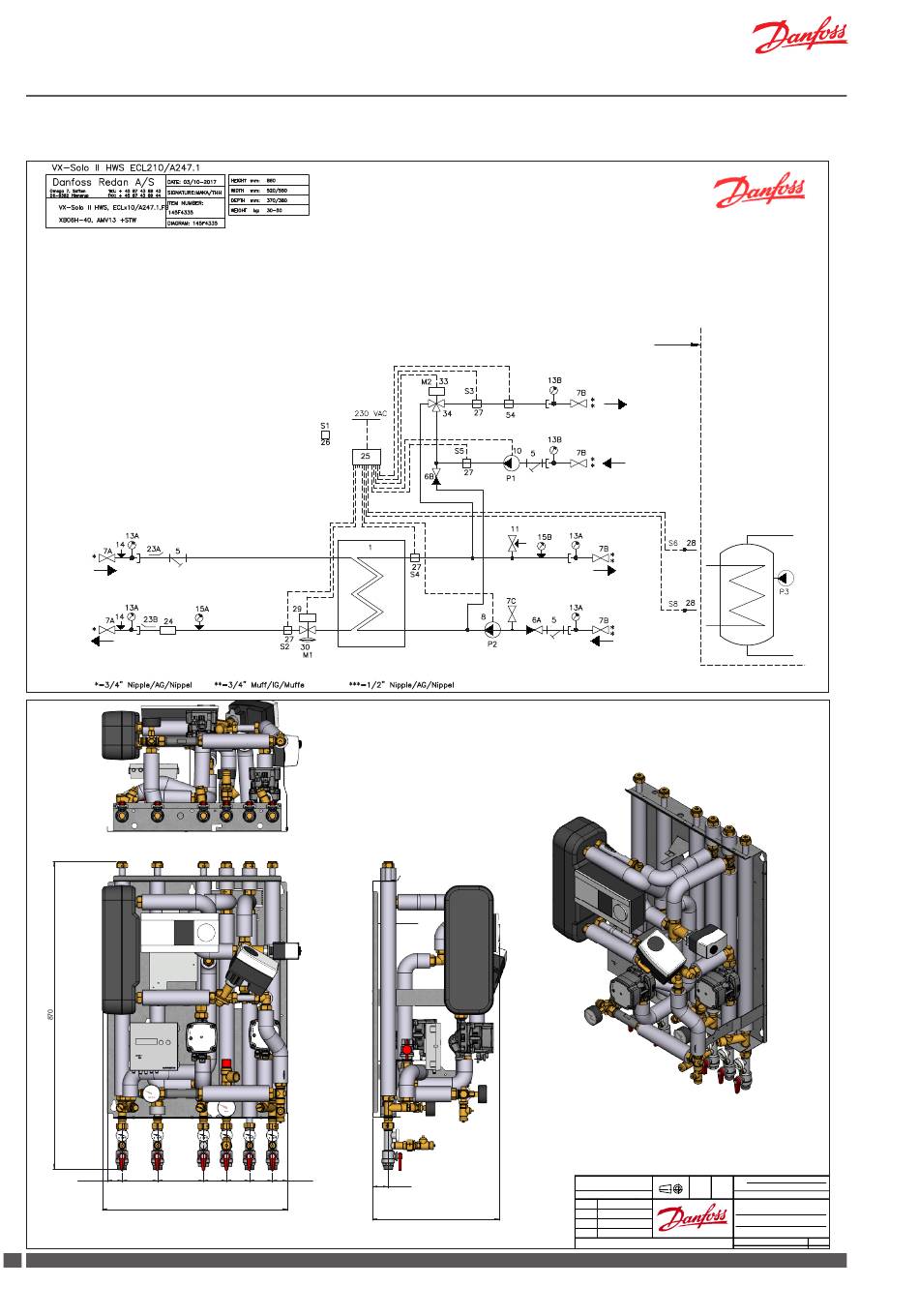

5. SCHALTPLAN & MASSSCHIZZE
1 Plattenwärmeübertrager, Heizung, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
8A Umwälzpumpe, Speicher
10 Umwälzpumpe HE
11 Sicherheitsventil,
13 Thermometer
14 Manometer
15 Manometer
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 310/A247
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
29 Elektrischer Stellantrieb AMV 13
30 Kombiventil AHQM
33 Elektrischer Stellantrieb AMV 150
34 Stellventil VMV
54 Sicherheitsthermostat Jumo AT
Primär
Vorlauf
Primär
Rücklauf
1 2 3
A
B
C
D
E
F
G
42,5 100 130
1 2
H
4
DKDHR
1 2 3
4 5
65 65 65 42,5
3 4 5 6
524
4 5
VX Solo II
6 7 8
44
359
VI.MG.K1.03
6 7 8
LIefergrenze
Heizkreis
Rücklauf
Heizkreis
Vorlauf
Speicher
Vorlauf
Speicher
Rücklauf
9 10 11
General tolerance accuracy Projection Scale Size Material
1:4 A2
kg
Weight Danfoss Standard
Designation
Replace
Design
Approval
Danfoss Redan A/S
No. 145F4335
Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark.
Not to be handed over to, copied or used by third party. Two- or three
Rev.
dimensional reproduction of contents to be authorized by Danfoss Redan A/S.
Danfoss District Energy
9 10 11
12
A
B
C
D
E
F
G
H
Sheet 1 / 1
12
