4 Beschreibung der Mikrozahnringpumpe
Kennzeichnung
-v
-f
-e
Tabelle 5
Werkstoffe statische Dichtung
Die Beständigkeit der medienberührten Teile ist vor dem Betrieb durch den
!
Betreiber zu überprüfen und sicherzustellen.
Die Medienbeständigkeit ist im Einzelfall durch den Betreiber zu überprüfen. Bei
der Förderung von nichtschmierenden Medien verringert sich die Standzeit der
Mikrozahnringpumpen.

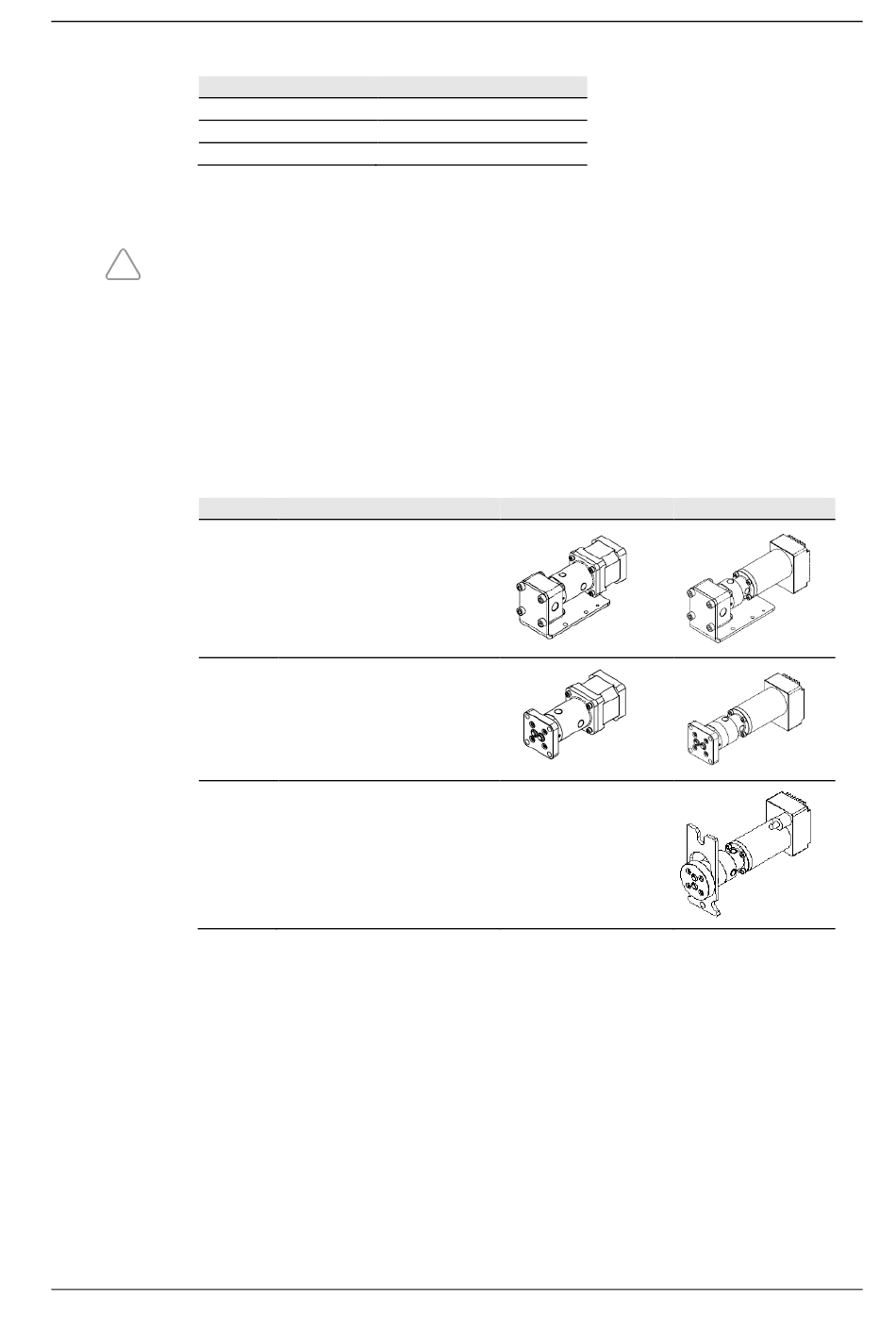

4.4
Fluidanschlüsse
S
M4
M5
Tabelle 6
Fluidanschluss
Der Sauganschluss ist mit dem Buchstaben »S« gekennzeichnet, der
Druckanschluss mit dem Buchstaben »D«. Ein Pfeil auf der Stirnseite der Pumpe
kann die zugehörige Drehrichtung der Welle anzeigen.
Zum Schutz gegen Verschmutzungen befinden sich teilweise bei der
Auslieferung der Mikrozahnringpumpe in den Fluidanschlussbohrungen
Verschlussschrauben, -kappen bzw. -stopfen. Diese sind vor der Montage der
Mikrozahnringpumpe zu entfernen.
Ausgabe: September 2017
Werkstoff statische Dichtung
FKM (Fluorelastomer)
FFKM (Perfluorelastomer)
EPDM
Fluidanschluss
1/8" NPT seitlich
Röhrchen, quadratisch, Schrauben
Röhrchen, rund, Halteblech
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
Aufbau mzr-7241
-
Aufbau mzr-7245
15
