5 Optionale Ergänzungsmodule
Sollte eine andere Einbauvariante als die Standardbefestigungsvariante
(Pumpenaufschrift waagerecht lesbar) ausgewählt werden, besteht die
Möglichkeit Sperrmediumein- und -auslass zu vertauschen. Ein Nachfließen und
die Luftfreiheit des Sperrmediums in der Kammer sind in jedem Fall
sicherzustellen.
Gebrauch des Anschlussset Sperrdichtung (separates Zubehör)
Die Montage des Anschlusssets Sperrdichtung erfolgt auf der tiefer liegende
!
Seite des Sperrdichtungsmoduls (siehe Bild 8).
Bei der Montage ist darauf zu achten, dass die Ferrule bündig mit dem Rohr
montiert ist und dass diese in der Anschlussverschraubung der Sperrdichtung
durch Einschrauben verpresst wird.

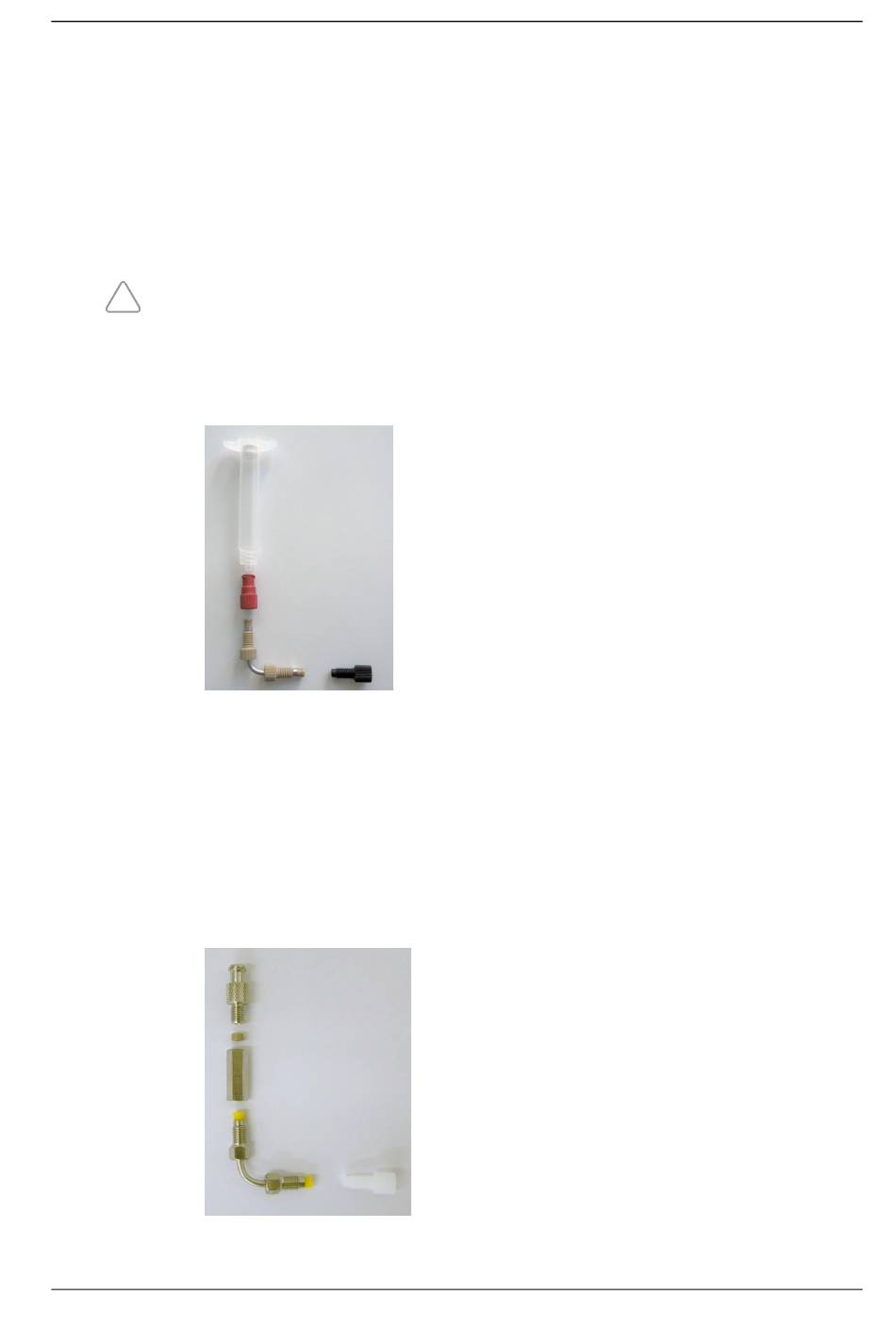

Bild 9
Montageansicht des Sperrdichtungsmoduls (Standardausführung)
Anschlussset Sperrdichtung in Edelstahlausführung (separates Zubehör)
Auf Wunsch ist das Anschlussset Sperrdichtung auch in Edelstahlausführung
erhältlich. Die Handhabung entspricht der des Standardanschlusssets. Als
Befüll- und Vorratsgefäß wird hier eine Ganzglasspritze mitgeliefert.
Bild 10
Montageansicht des Sperrdichtungsmoduls in Edelstahlausführung
Ausgabe: September 2017
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
Technische Änderungen ohne Vorankündigung vorbehalten.
19
