6 Optionale Antriebsvarianten
serielle
Schnittstelle
des PC

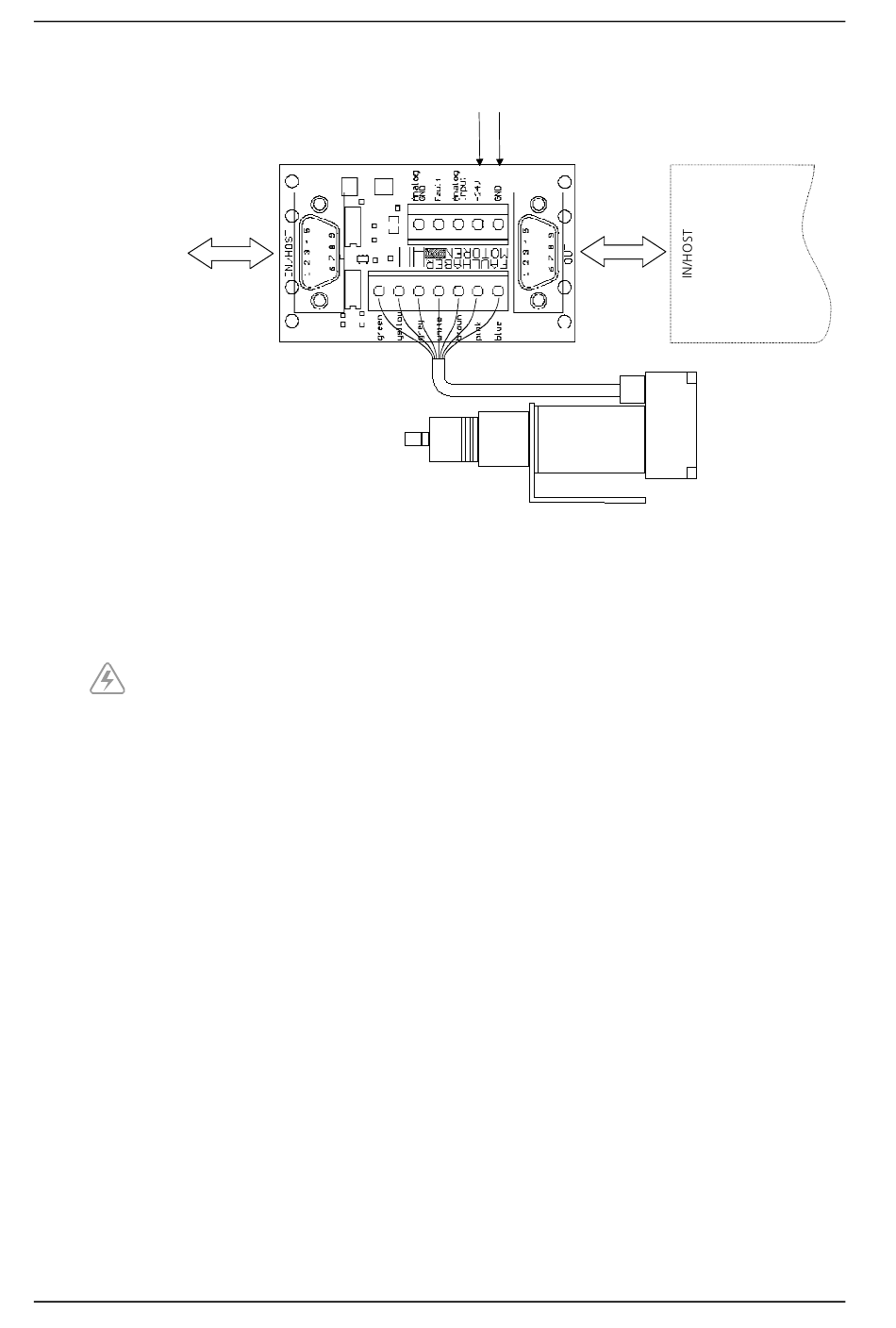

Bild 28
Anschluss mehrerer Mikrozahnringpumpen mit Multiplexerplatinen an einen PC
4. Verbinden Sie jede einzelne Multiplexerplatinen mit einer Gleichspannung
Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da
ansonsten die Elektronik zerstört wird.
5. Stellen Sie die Medienversorgung der Pumpe sicher um einen Trockenlauf
6. Installieren Sie nun das mitgelieferte Programm »Motion Manager« von der
6.5.3 Elektrischer Anschluss über die Terminal Box S-G05 mit Schraubklemmen
Der elektrische Anschluss der Mikrozahnringpumpe erfolgt alternativ über die
Terminal Box S-G05 mit Schraubklemmen. Diese ermöglicht die Inbetriebnahme
der Mikrozahnringpumpe durch:
− Anschlussmöglichkeit der Spannungsversorgung über vorhandene
− alternativer Spannungsanschluss über Hohlstecker nach DIN 45323
− Potentiometer zur Drehzahlstellung
− analoger Spannungseingang 0-10 V und 0 (4)-20 mA zur Drehzahlstellung
− Umschaltung der Drehzahlstellung über DIP-Schalter
− 9-poliger Anschlussstecker für RS-232 Schnittstelle
46
Multiplexerplatine 1
Pumpe 1
von 24 V. Achten Sie auf die korrekte Polung (»+24V« = »+«;
»GND« = »-«).
zu verhindern.
mitgelieferten CD.
Schraubklemmen
ist auf die Schraubklemmen herausgeführt
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
externe Gleichspannung
24 V DC / 5 A
+
–
serielle
Schnittstelle
zu weiteren
Pumpen
Multiplexerplatine 2,...
Ausgabe: September 2017
