6 Optionale Antriebsvarianten

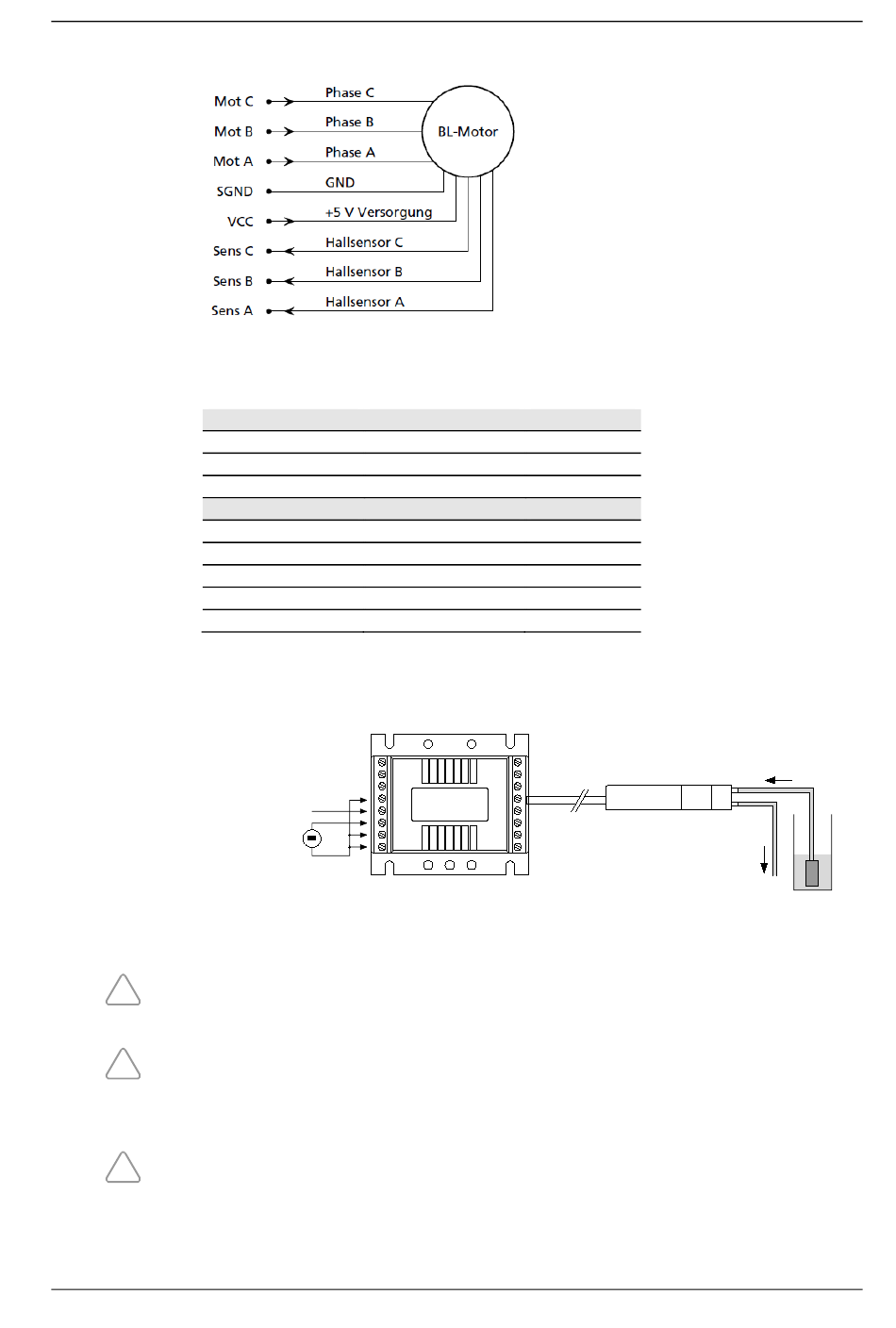

Bild 16
Motoranschluss der Motorsteuerung S-KB-4
Anschluss Steuerung
Mot C
Mot B
Mot A
Anschluss Steuerung
SGND
VCC
Sens C
Sens B
Sens A
Tabelle 11
Motoranschluss der Motorsteuerung S-KB-4
Drehzahleinstellung
0 - 10 V
externe
Spannungsquelle
24 VDC / 3 A
Bild 17
Anschlussbild der Motorsteuerung S-KB-4
Diese Betriebsanleitung enthält allgemeine Hinweise, die bei Installation und
!
Betrieb zu beachten sind. Detailliertere Informationen entnehmen Sie der
beiliegenden Steuerungsanleitung.
Durch eine falsche Montage oder eine Montage mit falschem
!
Befestigungsmaterial kann die Motorsteuerung beschädigt werden.
Die Montage und Installationsanweisungen aus der Betriebsanleitung der
Motorsteuerung sind einhalten.
Elektrostatische Entladungen auf die Anschlüsse der Motorsteuerung können
!
zur Zerstörung der Elektronik führen.
Die ESD Schutzmaßnahmen aus der Betriebsanleitung der Motorsteuerung
sind zu beachten.
Ausgabe: September 2017
Motoranschluss
W
V
U
Hallsensoranschluss
GND
+5 V
H3
H2
H1
IO1
IO2
FG
SC2804S 3530
DIR
Unsoll
-
GND
Umot
+
Up
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
Litze
schwarz
rot
gelb
Litze
schwarz
rot
grün
weiß
blau
Mikrozahnringpumpe
Mot C
Mot B
Mot A
SGND
Vcc
Sens C
Sens B
Sens A
S
D
27
