6 Optionale Antriebsvarianten
− Mit dem Potentiometer kann die Drehzahl der Mikrozahnringpumpe
− Bei einem Fehler z.B. durch Überstrom im Motor erlischt die grüne
6.5.2.2 Inbetriebnahme über externes Spannungssignal 0-10 V
1. Schließen Sie ggf. den Antrieb mit den acht farbigen Litzen an die Terminal
2. Drehen Sie das Potentiometer in die Nullstellung durch Drehen im
3. Stellen Sie die DIP-Schalter auf die Schalterkombination »0...10 V«.
4. Schließen Sie externe Spannung 0-10 V an die Anschlussklemmen J1

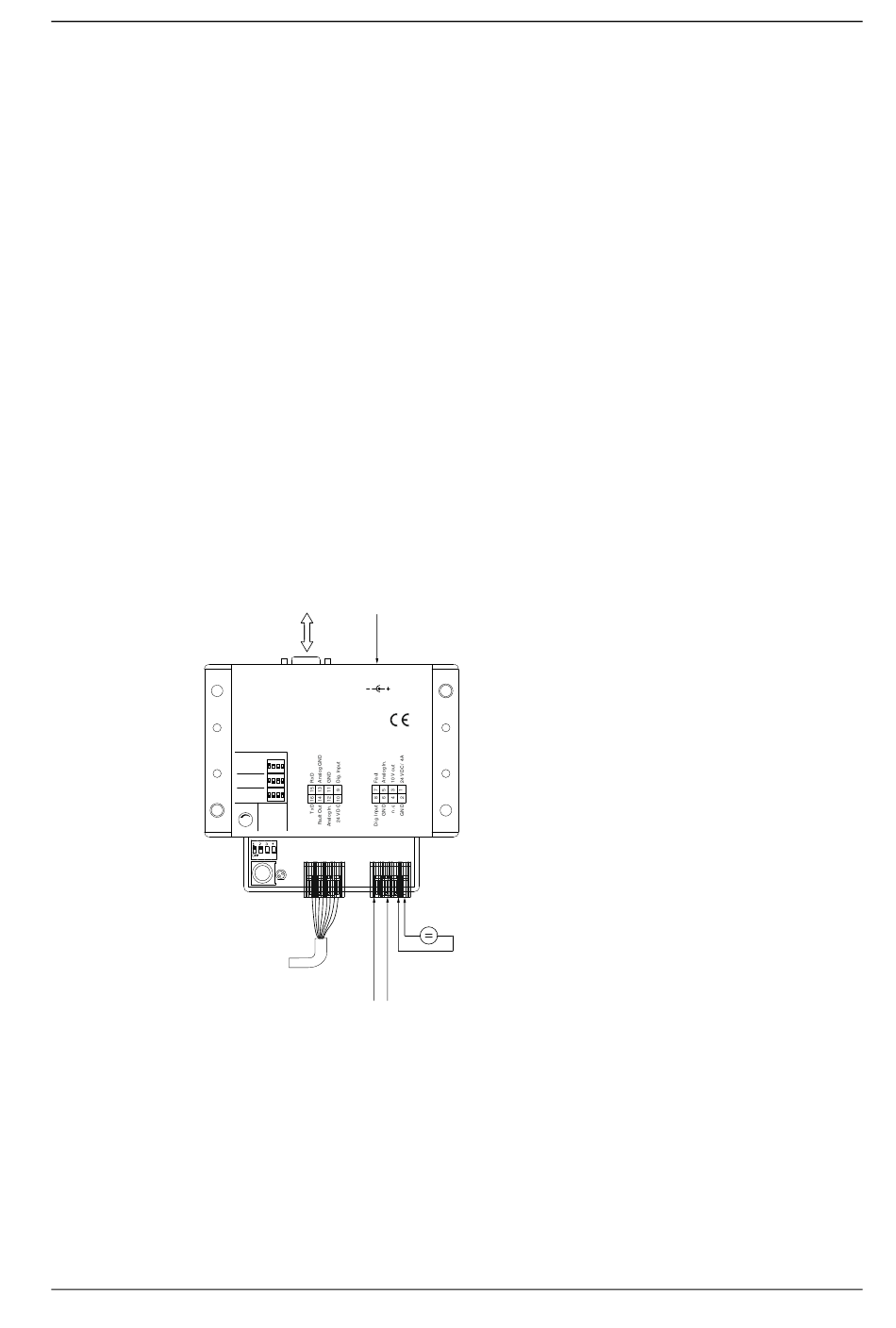

Bild 24
Betrieb über die externe Spannung 0-10 V
5. Stellen Sie die Medienversorgung der Pumpe sicher, um einen Trockenlauf
6. Schließen Sie eine Versorgungsspannung von 24 VDC an die
Ausgabe: September 2017
eingestellt werden, ohne dass die serielle Schnittstelle angeschlossen sein
muss.
Status-Leuchtdiode der Terminal Box S-G05 und leuchtet rot.
Box S-G05 an. Die Farben der zugehörigen Litzenanschlüsse sind in
Tabelle 26 ersichtlich.
Uhrzeigersinn in den rechten Anschlag.
»AnalogIn« und »GND« an das S-G05 an. (siehe Bild 24)
Serielle
alternative
Schnittstelle
Spannungsversorgung
des PC
24 V DC
RS-232
Power In
RS-232
Power In
24 VDC
24 VDC
Term inal Box S-G05
Term inal Box S-G05
HNP M ikrosystem e Gm bH
HNP M ikrosystem e Gm bH
Mode
Mode
O N
O N
0(4)...20 mA
0(4)...20 mA
1 2
3 4
1 2 3
4
O N
O N
0...10 V
0...10 V
1 2
3 4
1 2 3
4
O N
O N
Poti
Poti
1 2
3 4
1 2 3
4
Speed
Speed
Status
Status
Re a d y : g re e n
0
Re a d y : g re e n
0
Fa u l t:
re d
Fa u l t:
re d
m zr-pum p
power / signal
J2
J1
5
6
Externe Spannungs-
Motorkabel
versorgung 24 V DC
+
–
Externe Spannung
0 -10 V
.
zu verhindern.
Anschlussbuchse J1 oder den Hohlstecker an.
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
