1 Allgemeine Information
1.3

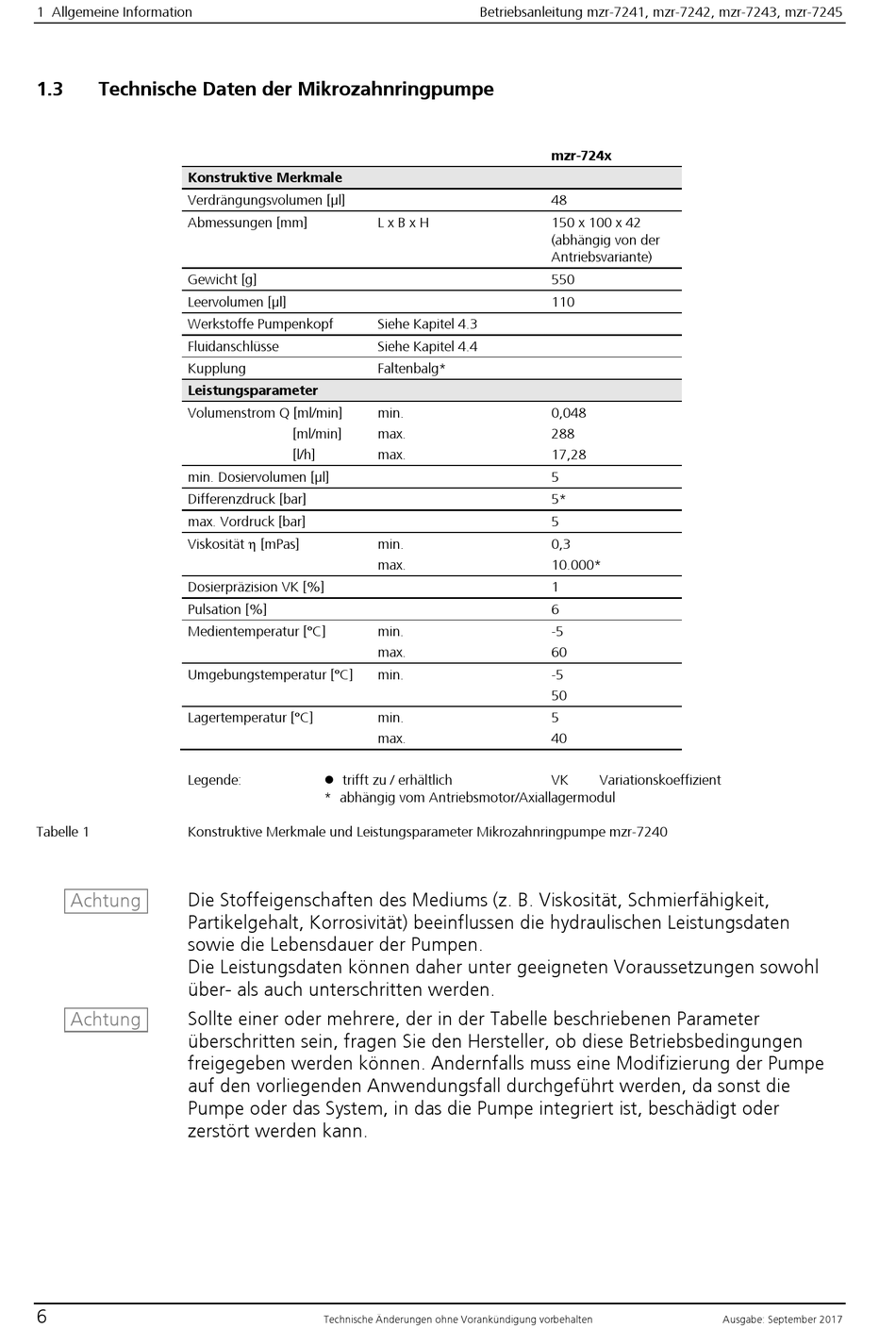

Technische Daten der Mikrozahnringpumpe
Konstruktive Merkmale
Verdrängungsvolumen [µl]
Abmessungen [mm]
Gewicht [g]
Leervolumen [µl]
Werkstoffe Pumpenkopf
Fluidanschlüsse
Kupplung
Leistungsparameter
Volumenstrom Q [ml/min]
min. Dosiervolumen [µl]
Differenzdruck [bar]
max. Vordruck [bar]
Viskosität η [mPas]
Dosierpräzision VK [%]
Pulsation [%]
Medientemperatur [°C]
Umgebungstemperatur [°C]
Lagertemperatur [°C]
Legende:
Tabelle 1
Konstruktive Merkmale und Leistungsparameter Mikrozahnringpumpe mzr-7240
Die Stoffeigenschaften des Mediums (z. B. Viskosität, Schmierfähigkeit,
Achtung
Partikelgehalt, Korrosivität) beeinflussen die hydraulischen Leistungsdaten
sowie die Lebensdauer der Pumpen.
Die Leistungsdaten können daher unter geeigneten Voraussetzungen sowohl
über- als auch unterschritten werden.
Sollte einer oder mehrere, der in der Tabelle beschriebenen Parameter
Achtung
überschritten sein, fragen Sie den Hersteller, ob diese Betriebsbedingungen
freigegeben werden können. Andernfalls muss eine Modifizierung der Pumpe
auf den vorliegenden Anwendungsfall durchgeführt werden, da sonst die
Pumpe oder das System, in das die Pumpe integriert ist, beschädigt oder
zerstört werden kann.
6
L x B x H
Siehe Kapitel 4.3
Siehe Kapitel 4.4
Faltenbalg*
min.
[ml/min]
max.
[l/h]
max.
min.
max.
min.
max.
min.
min.
max.
trifft zu / erhältlich
* abhängig vom Antriebsmotor/Axiallagermodul
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
mzr-724x
48
150 x 100 x 42
(abhängig von der
Antriebsvariante)
550
110
0,048
288
17,28
5
5*
5
0,3
10.000*
1
6
-5
60
-5
50
5
40
VK
Variationskoeffizient
Ausgabe: September 2017
