6 Optionale Antriebsvarianten
− Fehler-Ausgang geschaltet auf Status LED zur Anzeige des Betriebszustandes
− interne elektrische Entstörfilter zur Erfüllung der CE-Richtlinien
− digitaler Eingang mit Schraubanschluss
2x Ø4,5
Bild 29

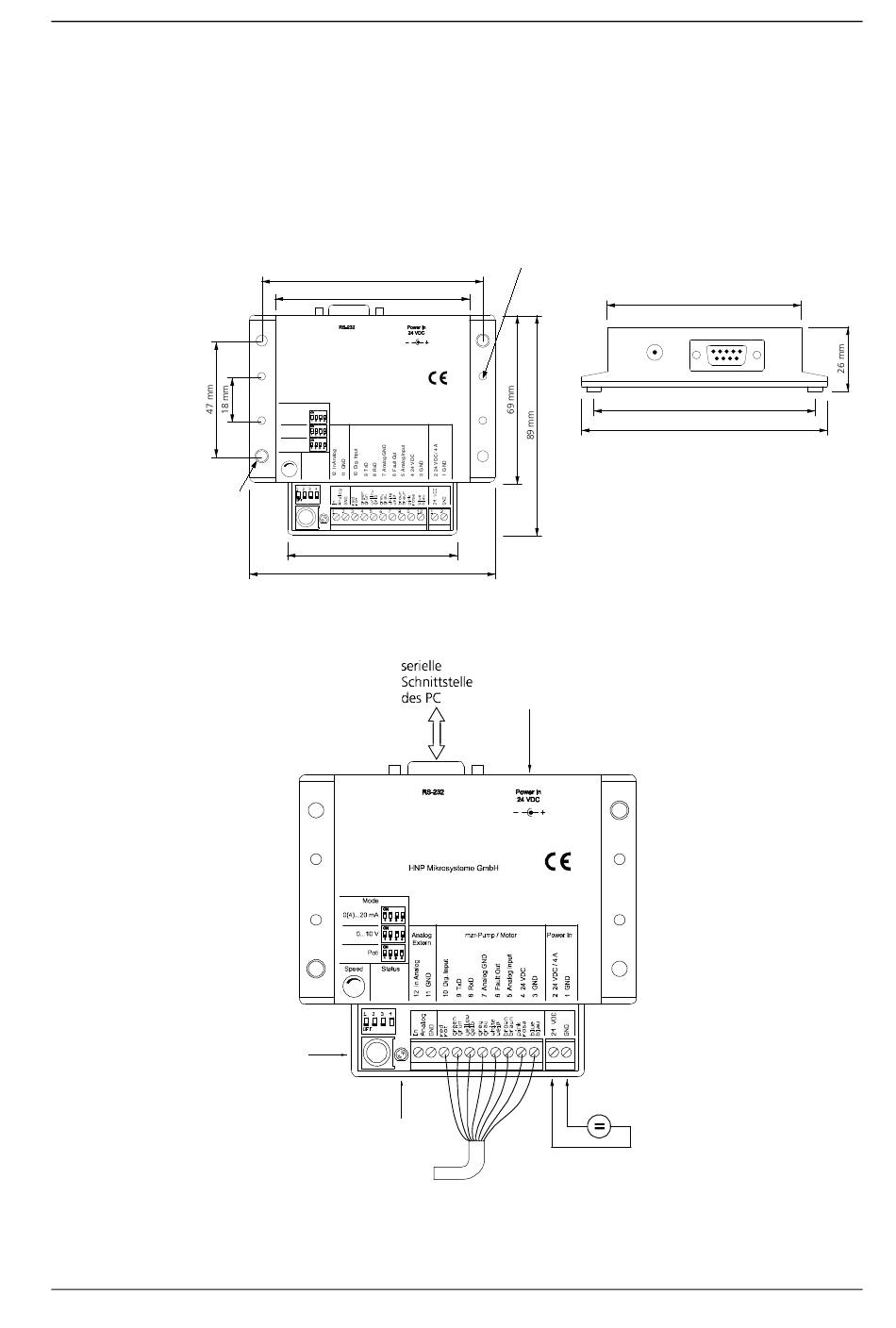

Abmessungen Terminal Box S-G05
Potentiometer
Bild 30
Elektrischer Anschluss der Mikrozahnringpumpe
Ausgabe: September 2017
(Normal/Fehler) bzw. wahlweise Triggereingang oder Frequenzausgang auf
vorhandener Schraubklemme
Montagemöglichkeit auf 35 mm Hutschiene
90 mm
79 mm
Terminal Box S-G05
HNP Mikrosysteme GmbH
Mode
0(4)...20 mA
0...10 V
Analog
mzr-Pump / Motor
Extern
Poti
Speed
Status
Ready: green
0
Fault: red
69 mm
100 mm
Ready: green
0
Fault:
red
Status LED
Kabel des Antriebes
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
4x Ø3,2 in Deckel und Bodenplatte
Power In
alternativer
Spannungs-
anschluss
24 V DC
über Hohlstecker
Terminal Box S-G05
externe Gleichspannung
24 V DC
79 mm
90 mm
100 mm
–
+
