Expansion modules
Öğe
1
2
3
4

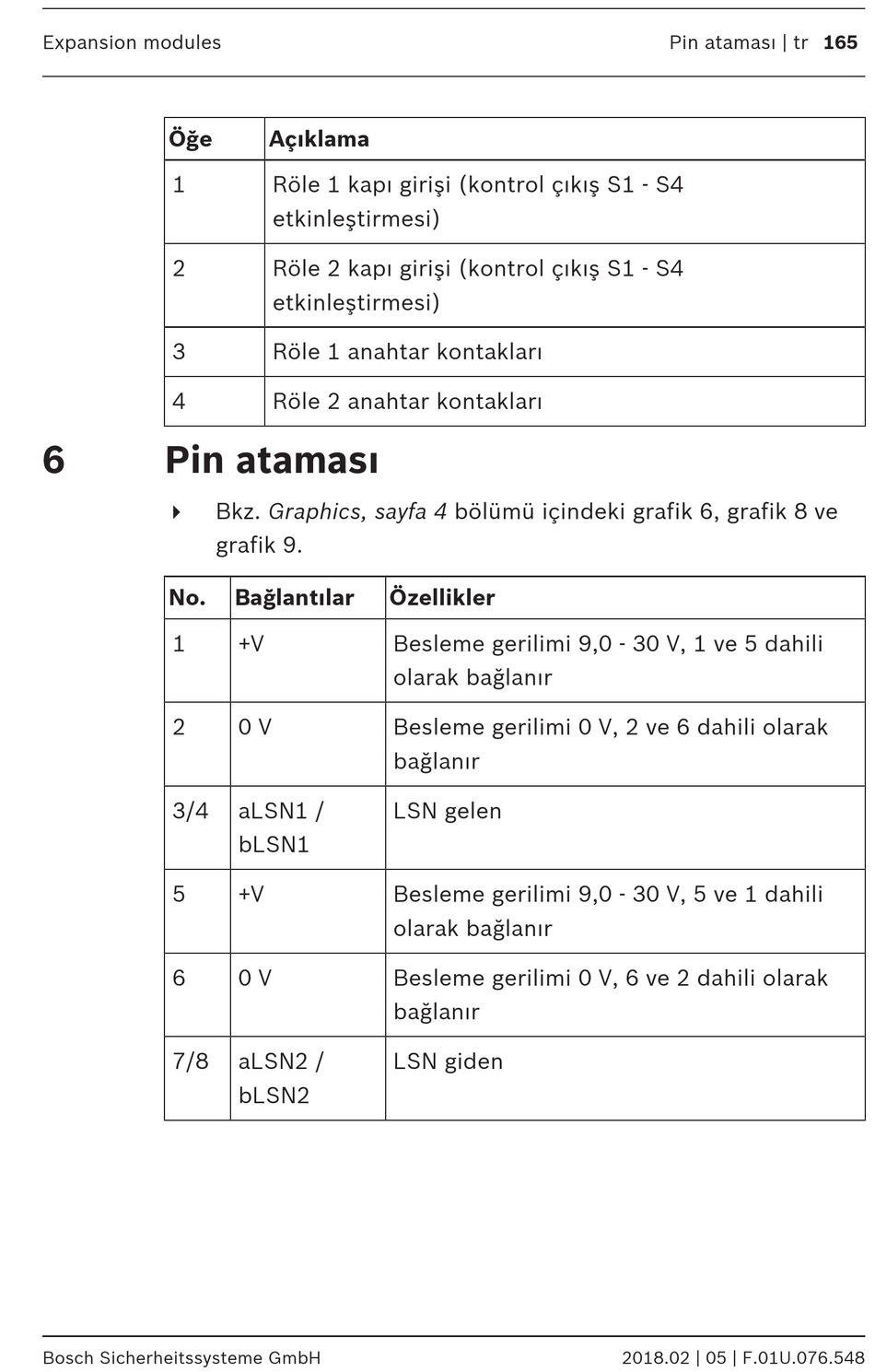

6 Pin ataması
4
No.
1
2
3/4
5
6
7/8
Bosch Sicherheitssysteme GmbH
Açıklama
Röle 1 kapı girişi (kontrol çıkış S1 - S4
etkinleştirmesi)
Röle 2 kapı girişi (kontrol çıkış S1 - S4
etkinleştirmesi)
Röle 1 anahtar kontakları
Röle 2 anahtar kontakları
Bkz. Graphics, sayfa 4 bölümü içindeki grafik 6, grafik 8 ve
grafik 9.
Bağlantılar
+V
0 V
aLSN1 /
bLSN1
+V
0 V
aLSN2 /
bLSN2
Özellikler
Besleme gerilimi 9,0 - 30 V, 1 ve 5 dahili
olarak bağlanır
Besleme gerilimi 0 V, 2 ve 6 dahili olarak
bağlanır
LSN gelen
Besleme gerilimi 9,0 - 30 V, 5 ve 1 dahili
olarak bağlanır
Besleme gerilimi 0 V, 6 ve 2 dahili olarak
bağlanır
LSN giden
Pin ataması | tr 165
2018.02 | 05 | F.01U.076.548
