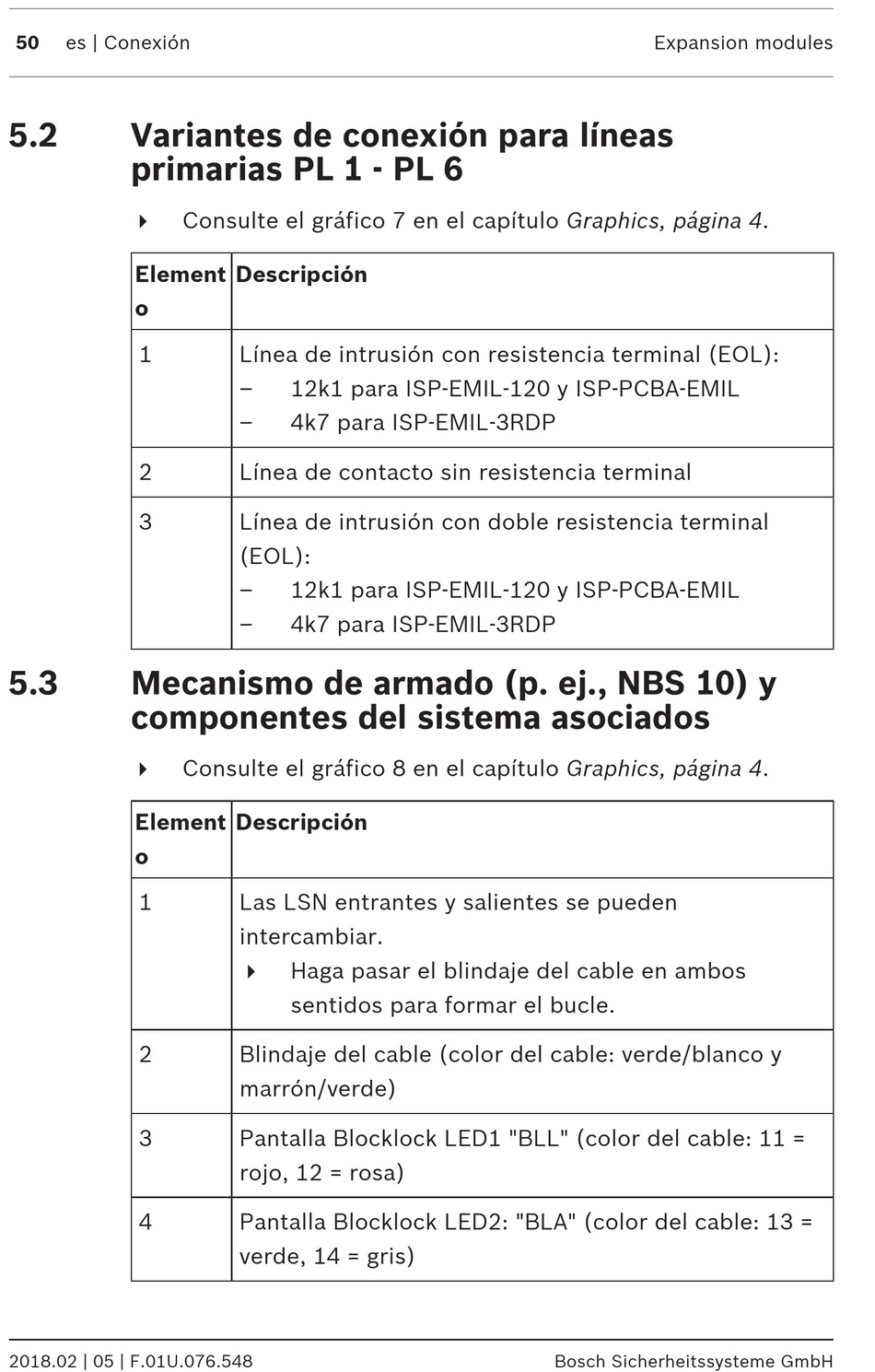

50 es | Conexión
5.2 Variantes de conexión para líneas
primarias PL 1 - PL 6
4
Element
o
1
2
3
5.3 Mecanismo de armado (p. ej., NBS 10) y
componentes del sistema asociados
4
Element
o
1
2
3
4
2018.02 | 05 | F.01U.076.548
Consulte el gráfico 7 en el capítulo Graphics, página 4.
Descripción
Línea de intrusión con resistencia terminal (EOL):
– 12k1 para ISP-EMIL-120 y ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Línea de contacto sin resistencia terminal
Línea de intrusión con doble resistencia terminal
(EOL):
– 12k1 para ISP-EMIL-120 y ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Consulte el gráfico 8 en el capítulo Graphics, página 4.
Descripción
Las LSN entrantes y salientes se pueden
intercambiar.
Haga pasar el blindaje del cable en ambos
4
sentidos para formar el bucle.
Blindaje del cable (color del cable: verde/blanco y
marrón/verde)
Pantalla Blocklock LED1 "BLL" (color del cable: 11 =
rojo, 12 = rosa)
Pantalla Blocklock LED2: "BLA" (color del cable: 13 =
verde, 14 = gris)
Expansion modules
