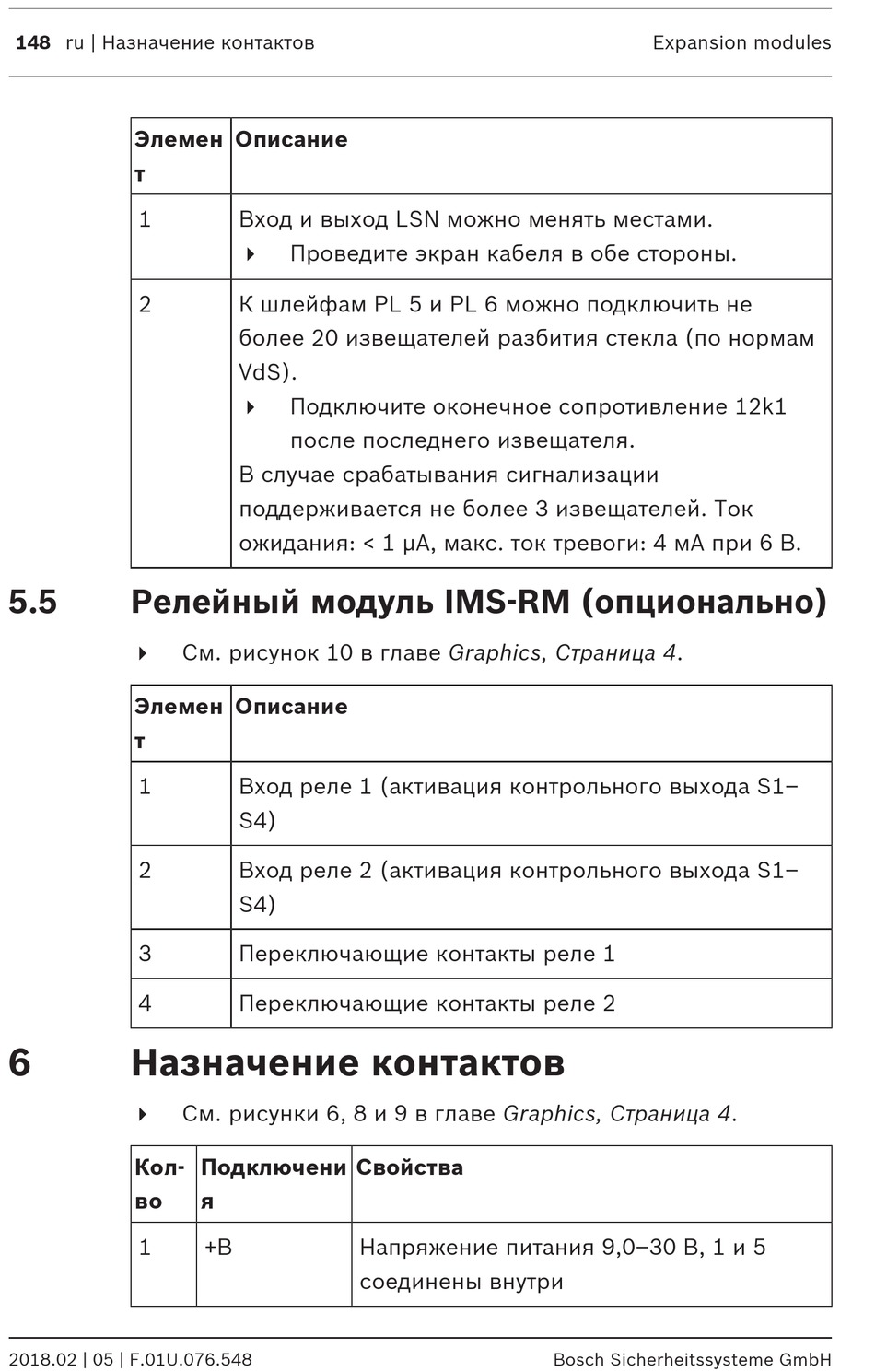

148 ru | Назначение контактов
Элемен
т
1
2
5.5 Релейный модуль IMS-RM (опционально)
4
Элемен
т
1
2
3
4
6 Назначение контактов
4
Кол-
во
1
2018.02 | 05 | F.01U.076.548
Описание
Вход и выход LSN можно менять местами.
Проведите экран кабеля в обе стороны.
4
К шлейфам PL 5 и PL 6 можно подключить не
более 20 извещателей разбития стекла (по нормам
VdS).
Подключите оконечное сопротивление 12k1
4
после последнего извещателя.
В случае срабатывания сигнализации
поддерживается не более 3 извещателей. Ток
ожидания: < 1 µA, макс. ток тревоги: 4 мА при 6 В.
См. рисунок 10 в главе Graphics, Страница 4.
Описание
Вход реле 1 (активация контрольного выхода S1–
S4)
Вход реле 2 (активация контрольного выхода S1–
S4)
Переключающие контакты реле 1
Переключающие контакты реле 2
См. рисунки 6, 8 и 9 в главе Graphics, Страница 4.
Подключени
я
+В
Свойства
Напряжение питания 9,0–30 В, 1 и 5
соединены внутри
Expansion modules
