Notificación!
No se pueden utilizar modos de funcionamiento distintos en
lazos/ramales/bifurcaciones en T en paralelo.

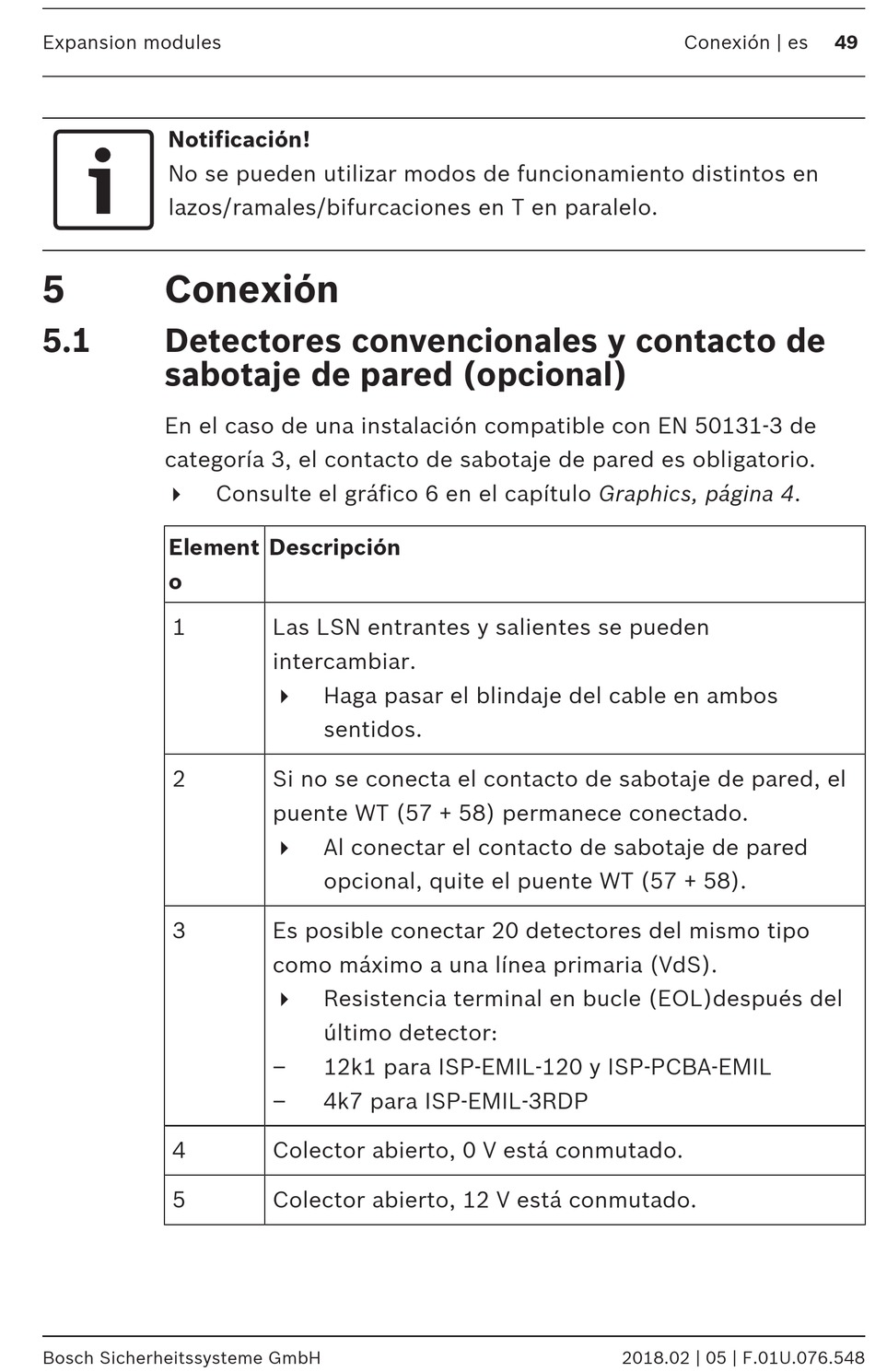

5 Conexión
5.1 Detectores convencionales y contacto de
sabotaje de pared (opcional)
En el caso de una instalación compatible con EN 50131-3 de
categoría 3, el contacto de sabotaje de pared es obligatorio.
4
Element
o
1
2
3
4
5
Bosch Sicherheitssysteme GmbH
Consulte el gráfico 6 en el capítulo Graphics, página 4.
Descripción
Las LSN entrantes y salientes se pueden
intercambiar.
Haga pasar el blindaje del cable en ambos
4
sentidos.
Si no se conecta el contacto de sabotaje de pared, el
puente WT (57 + 58) permanece conectado.
Al conectar el contacto de sabotaje de pared
4
opcional, quite el puente WT (57 + 58).
Es posible conectar 20 detectores del mismo tipo
como máximo a una línea primaria (VdS).
Resistencia terminal en bucle (EOL)después del
4
último detector:
– 12k1 para ISP-EMIL-120 y ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Colector abierto, 0 V está conmutado.
Colector abierto, 12 V está conmutado.
