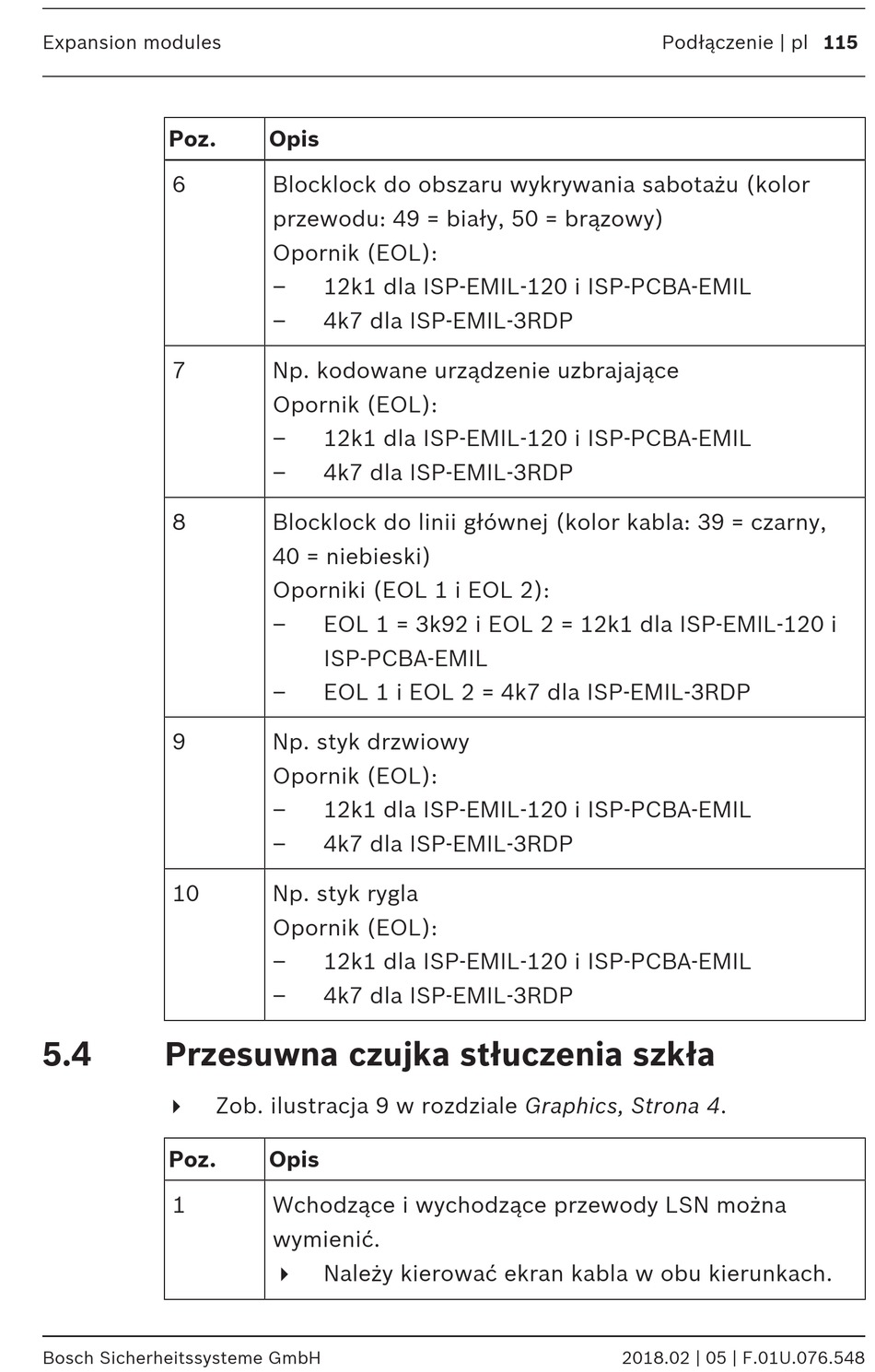

Expansion modules
Poz.
6
7
8
9
10
5.4 Przesuwna czujka stłuczenia szkła
4
Poz.
1
Bosch Sicherheitssysteme GmbH
Opis
Blocklock do obszaru wykrywania sabotażu (kolor
przewodu: 49 = biały, 50 = brązowy)
Opornik (EOL):
– 12k1 dla ISP-EMIL-120 i ISP-PCBA-EMIL
– 4k7 dla ISP-EMIL-3RDP
Np. kodowane urządzenie uzbrajające
Opornik (EOL):
– 12k1 dla ISP-EMIL-120 i ISP-PCBA-EMIL
– 4k7 dla ISP-EMIL-3RDP
Blocklock do linii głównej (kolor kabla: 39 = czarny,
40 = niebieski)
Oporniki (EOL 1 i EOL 2):
– EOL 1 = 3k92 i EOL 2 = 12k1 dla ISP-EMIL-120 i
ISP-PCBA-EMIL
– EOL 1 i EOL 2 = 4k7 dla ISP-EMIL-3RDP
Np. styk drzwiowy
Opornik (EOL):
– 12k1 dla ISP-EMIL-120 i ISP-PCBA-EMIL
– 4k7 dla ISP-EMIL-3RDP
Np. styk rygla
Opornik (EOL):
– 12k1 dla ISP-EMIL-120 i ISP-PCBA-EMIL
– 4k7 dla ISP-EMIL-3RDP
Zob. ilustracja 9 w rozdziale Graphics, Strona 4.
Opis
Wchodzące i wychodzące przewody LSN można
wymienić.
Należy kierować ekran kabla w obu kierunkach.
4
Podłączenie | pl 115
2018.02 | 05 | F.01U.076.548
