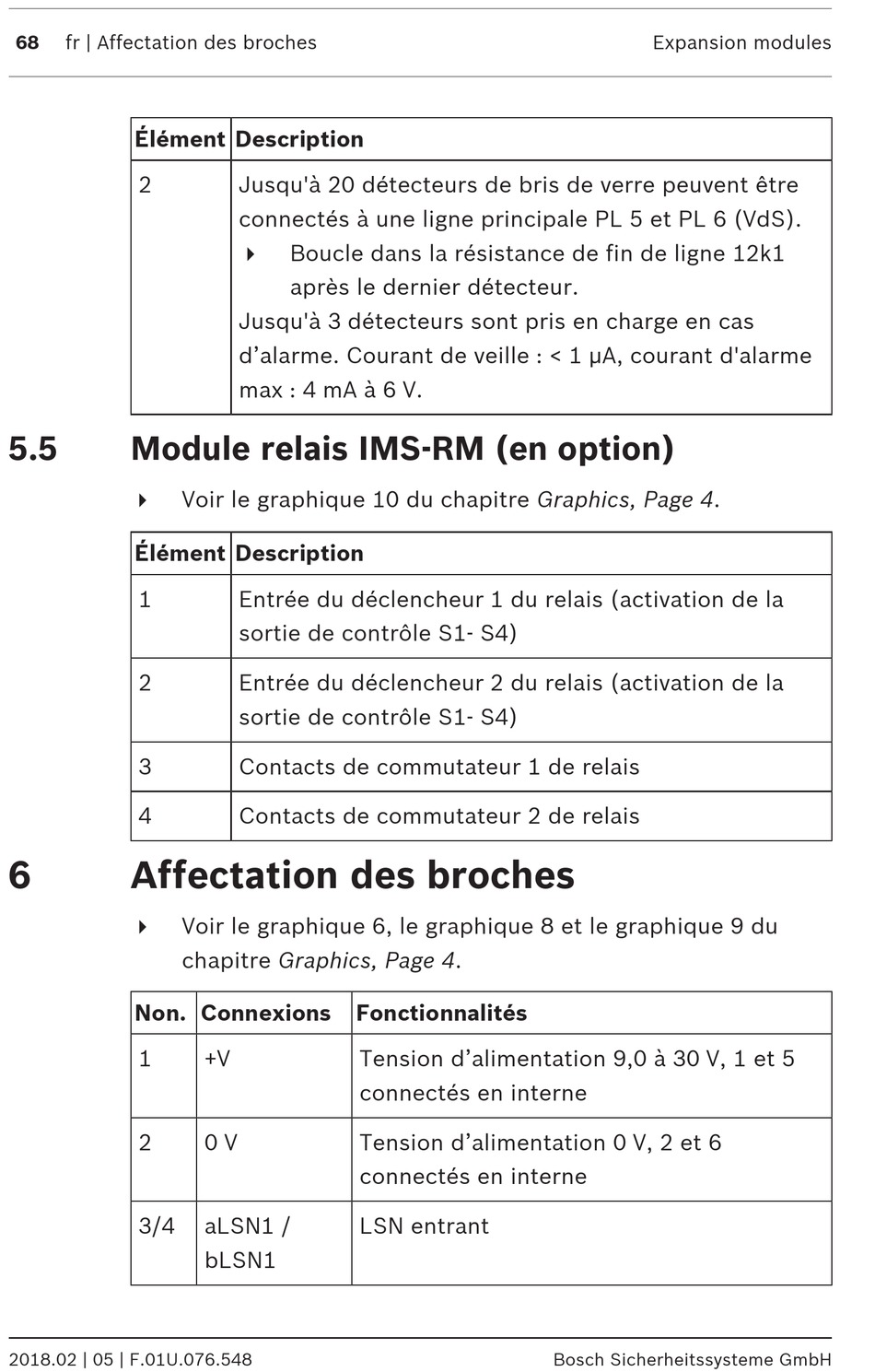

68 fr | Affectation des broches
Élément Description
2
5.5

Module relais IMS-RM (en option)

4
Élément Description
1
2
3
4
6

Affectation des broches

4
Non. Connexions
1
2
3/4
2018.02 | 05 | F.01U.076.548
Jusqu'à 20 détecteurs de bris de verre peuvent être
connectés à une ligne principale PL 5 et PL 6 (VdS).
Boucle dans la résistance de fin de ligne 12k1
4
après le dernier détecteur.
Jusqu'à 3 détecteurs sont pris en charge en cas
d'alarme. Courant de veille : < 1 µA, courant d'alarme
max : 4 mA à 6 V.
Voir le graphique 10 du chapitre Graphics, Page 4.
Entrée du déclencheur 1 du relais (activation de la
sortie de contrôle S1- S4)
Entrée du déclencheur 2 du relais (activation de la
sortie de contrôle S1- S4)
Contacts de commutateur 1 de relais
Contacts de commutateur 2 de relais
Voir le graphique 6, le graphique 8 et le graphique 9 du
chapitre Graphics, Page 4.
+V
0 V
aLSN1 /
bLSN1
Fonctionnalités
Tension d'alimentation 9,0 à 30 V, 1 et 5
connectés en interne
Tension d'alimentation 0 V, 2 et 6
connectés en interne
LSN entrant
Expansion modules
