Expansion modules
5

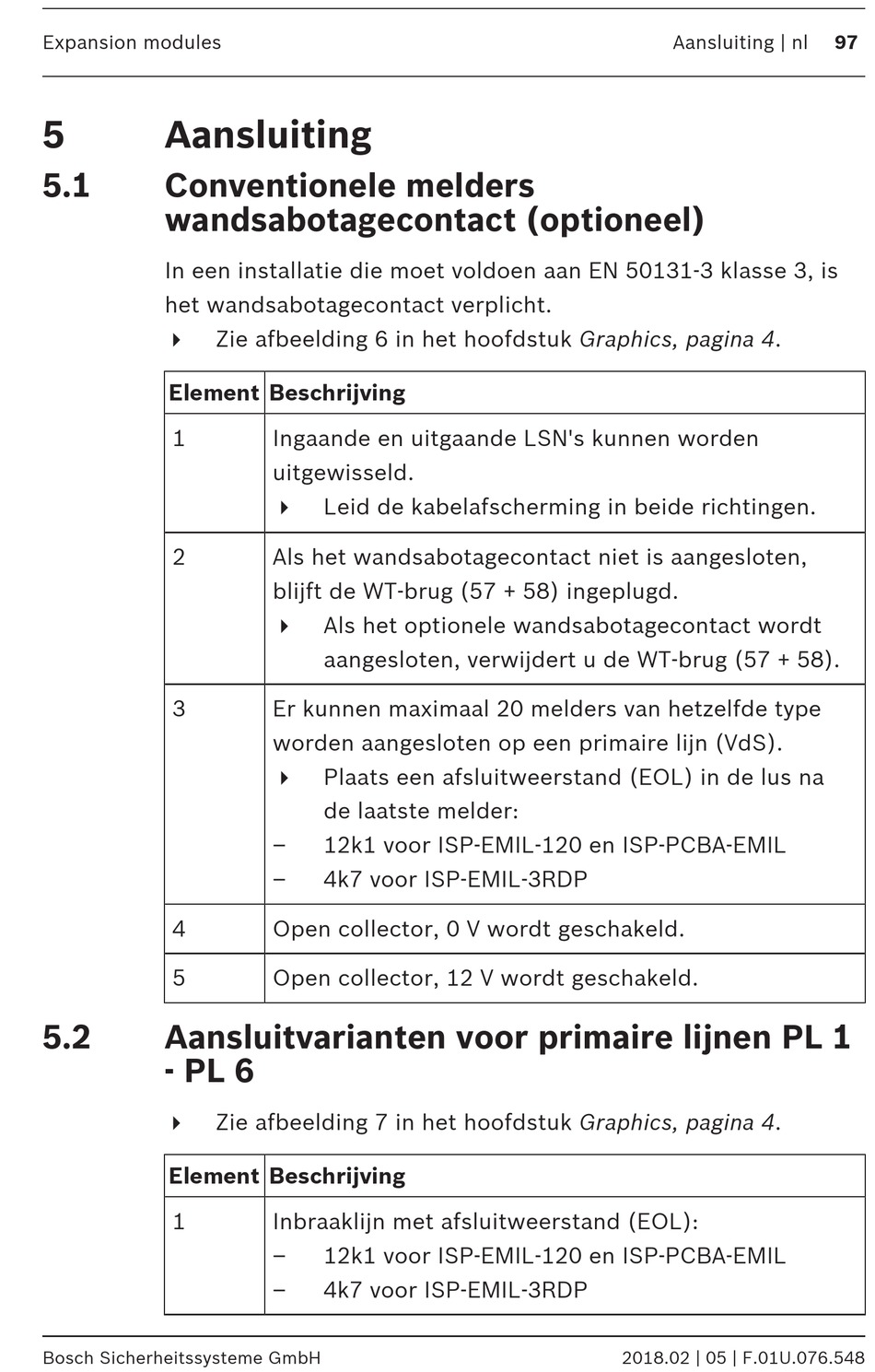

Aansluiting

5.1 Conventionele melders
wandsabotagecontact (optioneel)
In een installatie die moet voldoen aan EN 50131-3 klasse 3, is
het wandsabotagecontact verplicht.
4
Element Beschrijving
1
2
3
4
5
5.2 Aansluitvarianten voor primaire lijnen PL 1
- PL 6
4
Element Beschrijving
1
Bosch Sicherheitssysteme GmbH
Zie afbeelding 6 in het hoofdstuk Graphics, pagina 4.
Ingaande en uitgaande LSN's kunnen worden
uitgewisseld.
Leid de kabelafscherming in beide richtingen.
4
Als het wandsabotagecontact niet is aangesloten,
blijft de WT-brug (57 + 58) ingeplugd.
Als het optionele wandsabotagecontact wordt
4
aangesloten, verwijdert u de WT-brug (57 + 58).
Er kunnen maximaal 20 melders van hetzelfde type
worden aangesloten op een primaire lijn (VdS).
Plaats een afsluitweerstand (EOL) in de lus na
4
de laatste melder:
– 12k1 voor ISP-EMIL-120 en ISP-PCBA-EMIL
– 4k7 voor ISP-EMIL-3RDP
Open collector, 0 V wordt geschakeld.
Open collector, 12 V wordt geschakeld.
Zie afbeelding 7 in het hoofdstuk Graphics, pagina 4.
Inbraaklijn met afsluitweerstand (EOL):
– 12k1 voor ISP-EMIL-120 en ISP-PCBA-EMIL
– 4k7 voor ISP-EMIL-3RDP
Aansluiting | nl
2018.02 | 05 | F.01U.076.548
