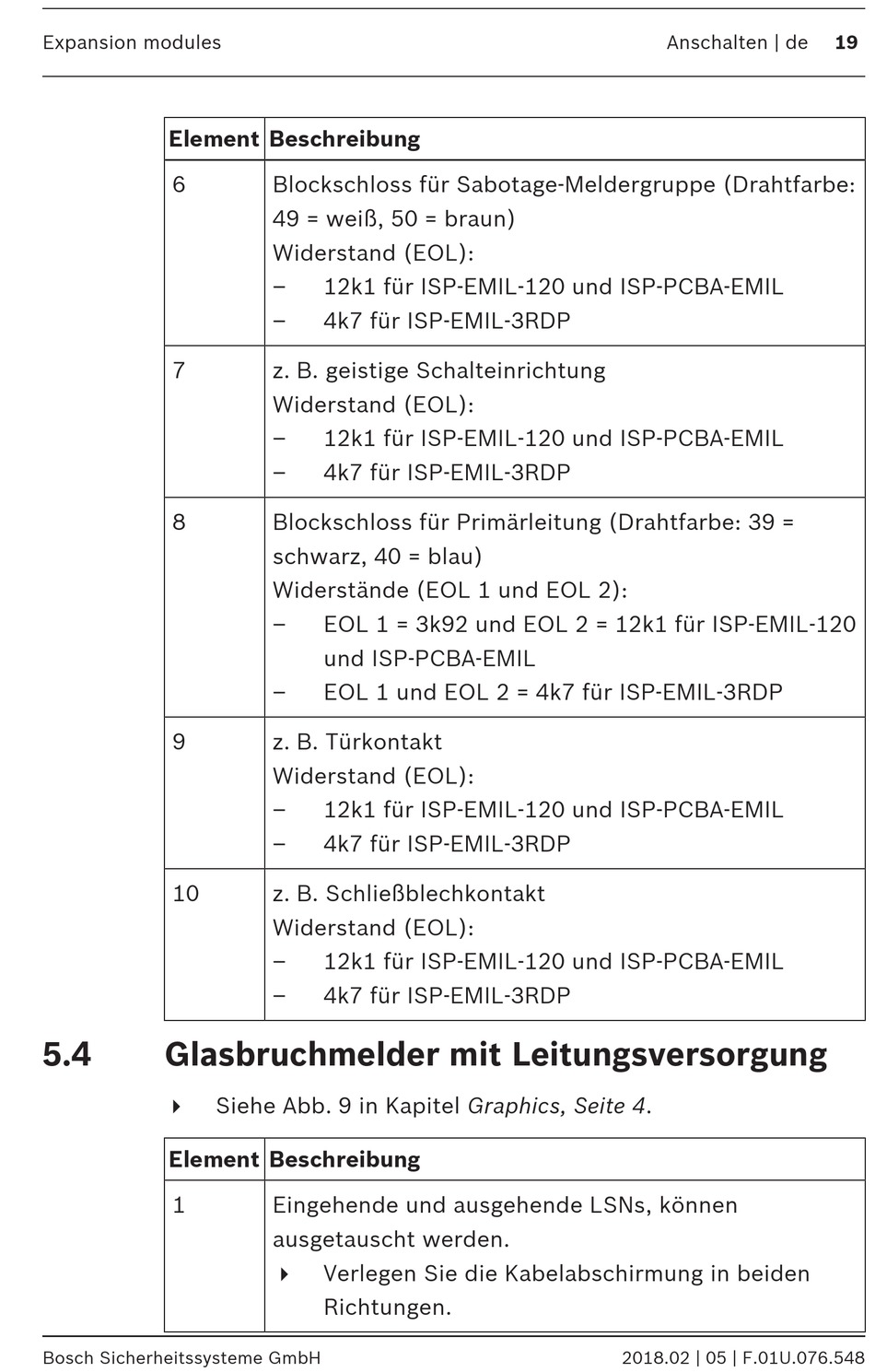

Expansion modules
Element Beschreibung
6
7
8
9
10
5.4

Glasbruchmelder mit Leitungsversorgung

4
Element Beschreibung
1
Bosch Sicherheitssysteme GmbH
Blockschloss für Sabotage-Meldergruppe (Drahtfarbe:
49 = weiß, 50 = braun)
Widerstand (EOL):
– 12k1 für ISP-EMIL-120 und ISP-PCBA-EMIL
– 4k7 für ISP-EMIL-3RDP
z. B. geistige Schalteinrichtung
Widerstand (EOL):
– 12k1 für ISP-EMIL-120 und ISP-PCBA-EMIL
– 4k7 für ISP-EMIL-3RDP
Blockschloss für Primärleitung (Drahtfarbe: 39 =
schwarz, 40 = blau)
Widerstände (EOL 1 und EOL 2):
– EOL 1 = 3k92 und EOL 2 = 12k1 für ISP-EMIL-120
und ISP-PCBA-EMIL
– EOL 1 und EOL 2 = 4k7 für ISP-EMIL-3RDP
z. B. Türkontakt
Widerstand (EOL):
– 12k1 für ISP-EMIL-120 und ISP-PCBA-EMIL
– 4k7 für ISP-EMIL-3RDP
z. B. Schließblechkontakt
Widerstand (EOL):
– 12k1 für ISP-EMIL-120 und ISP-PCBA-EMIL
– 4k7 für ISP-EMIL-3RDP
Siehe Abb. 9 in Kapitel Graphics, Seite 4.
Eingehende und ausgehende LSNs, können
ausgetauscht werden.
Verlegen Sie die Kabelabschirmung in beiden
4
Richtungen.
Anschalten | de
2018.02 | 05 | F.01U.076.548
19
